影视道具用冷兵器造型刀剑结构设计

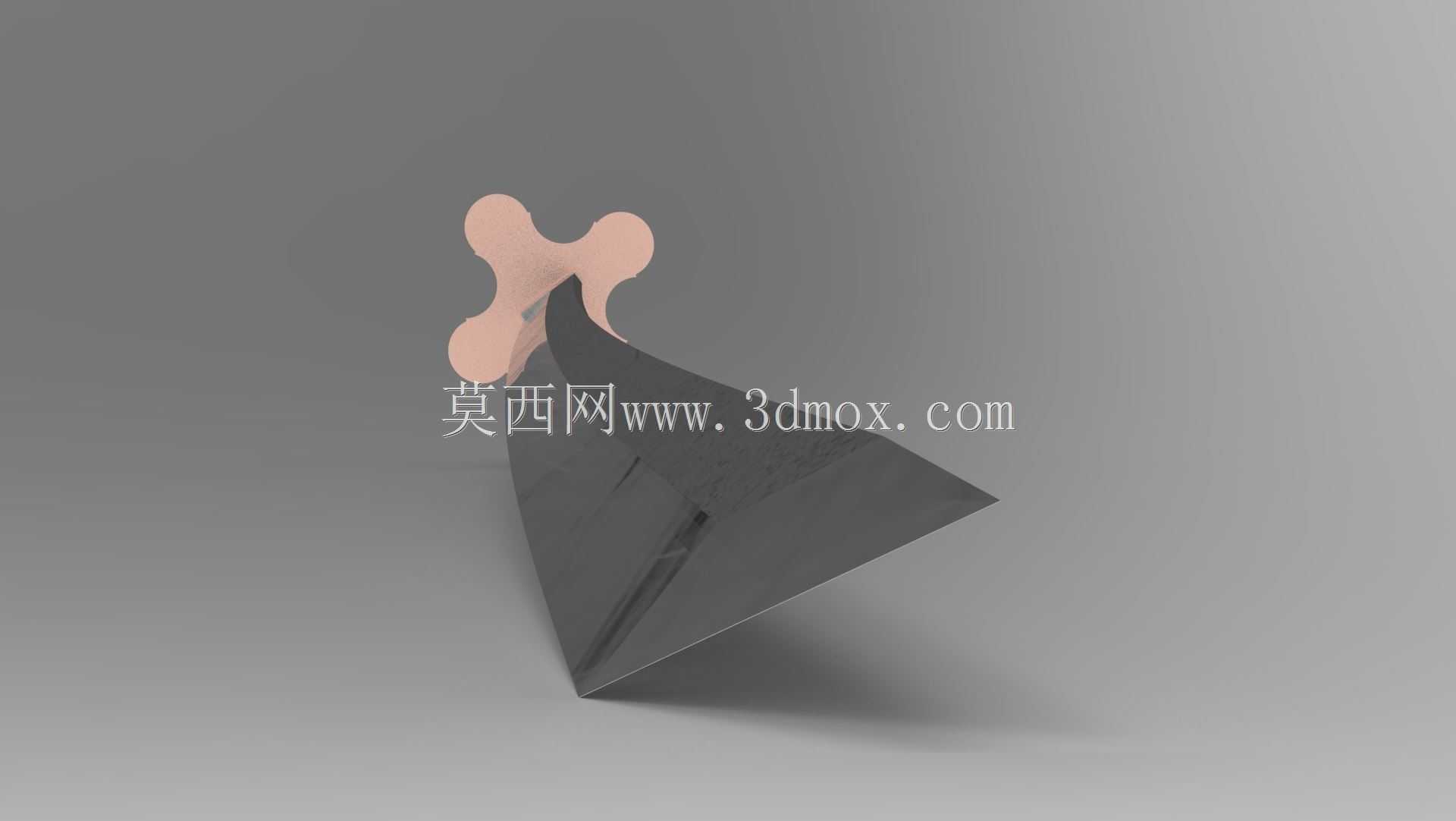

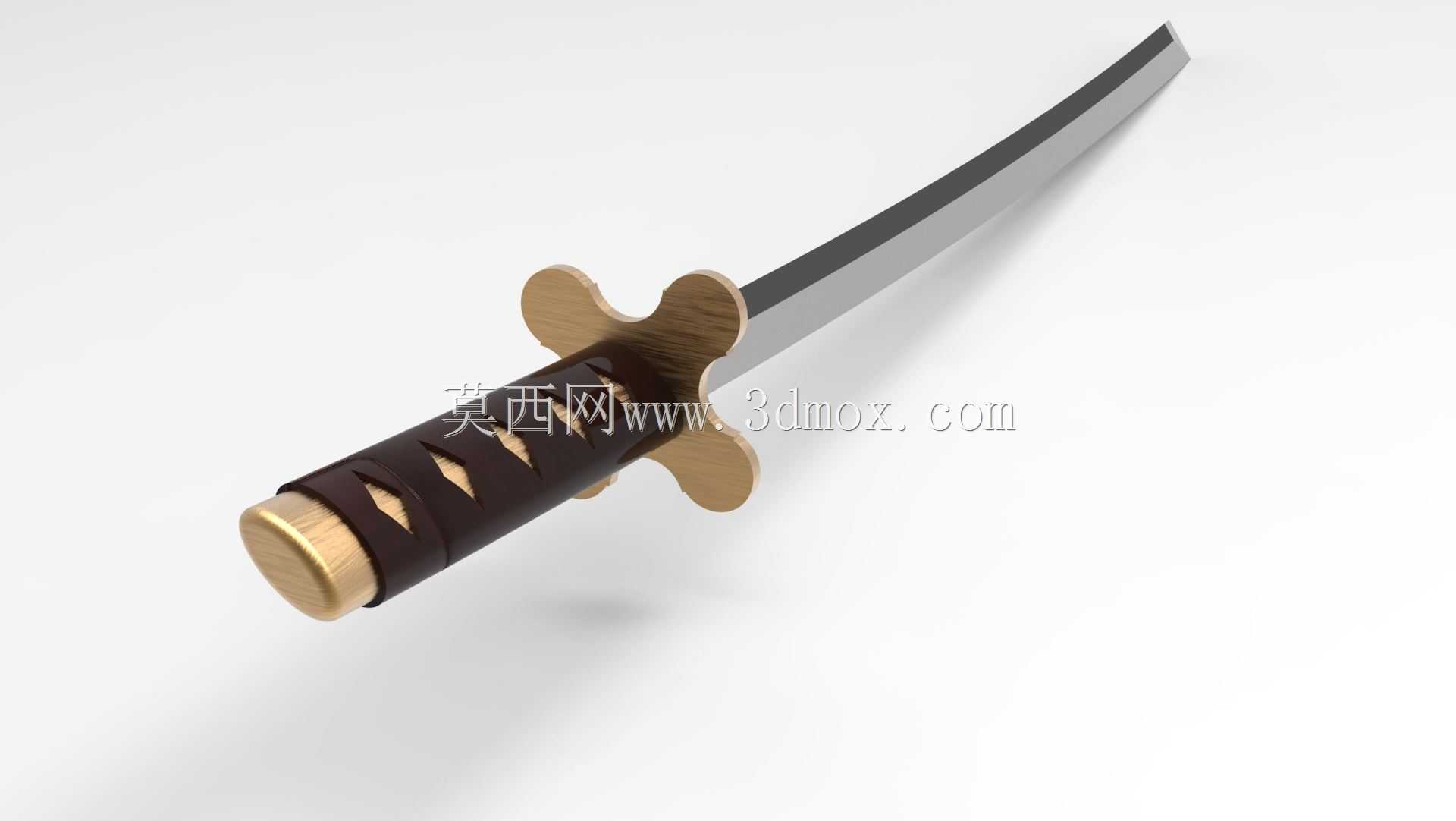

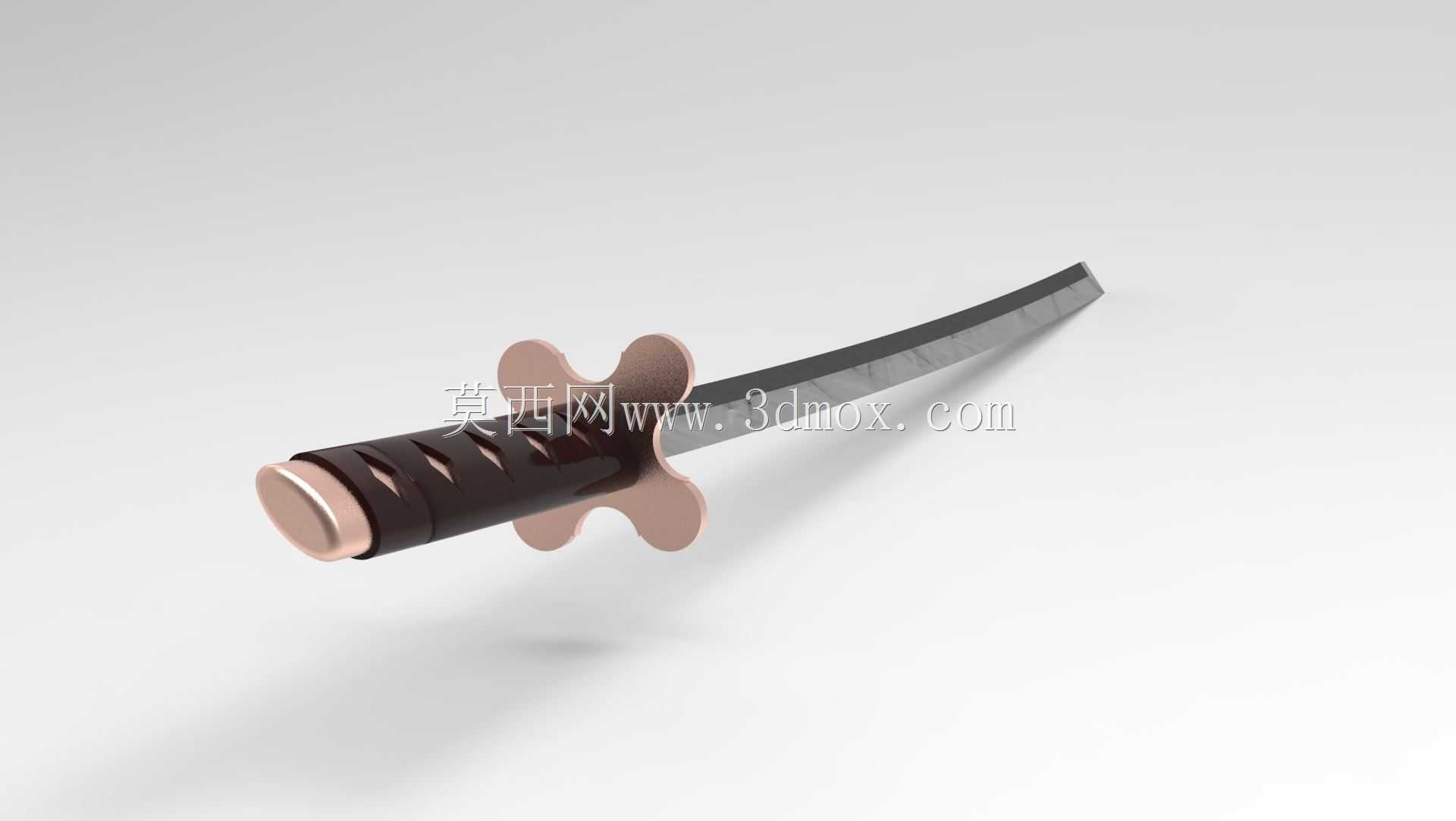

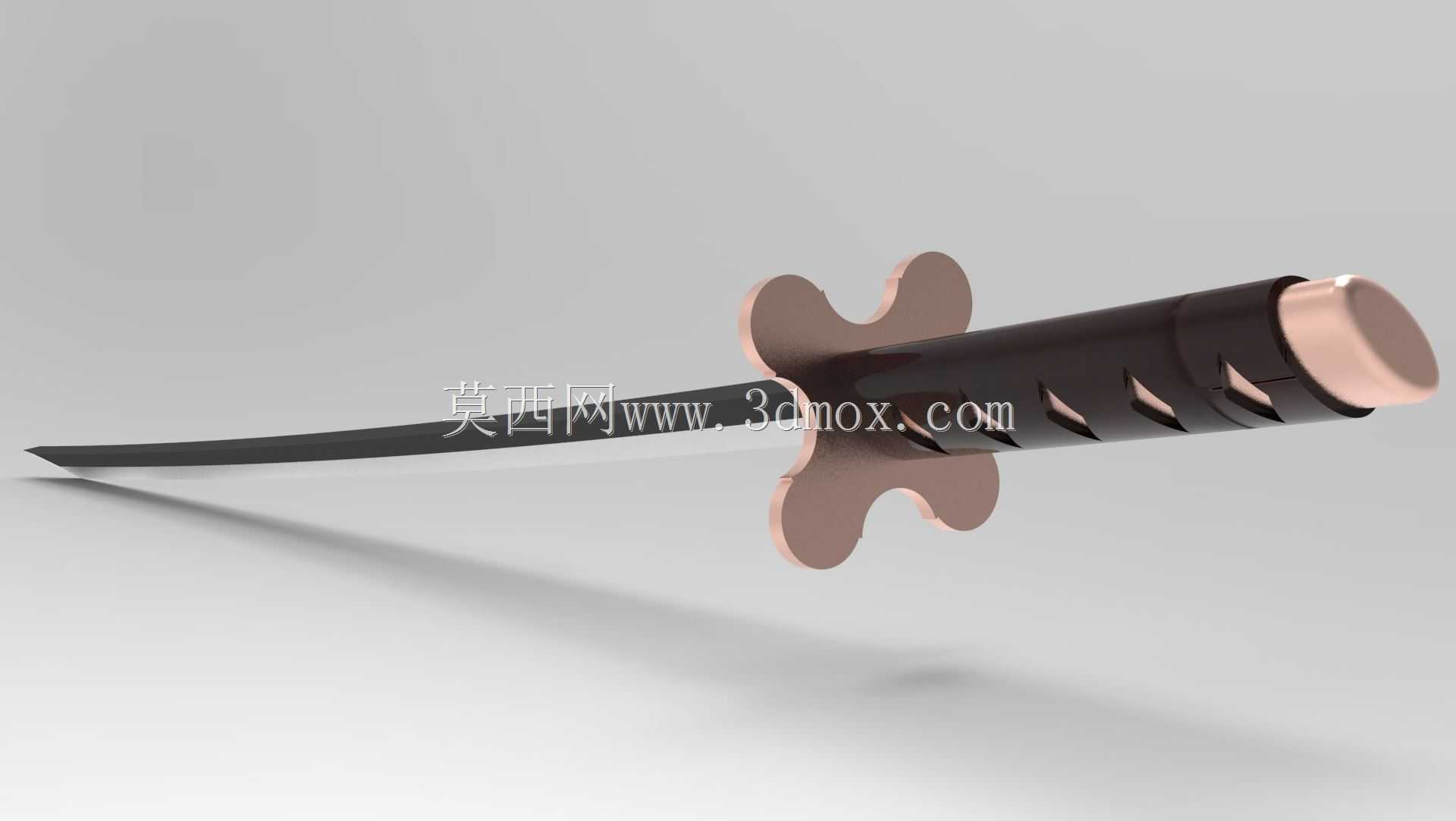

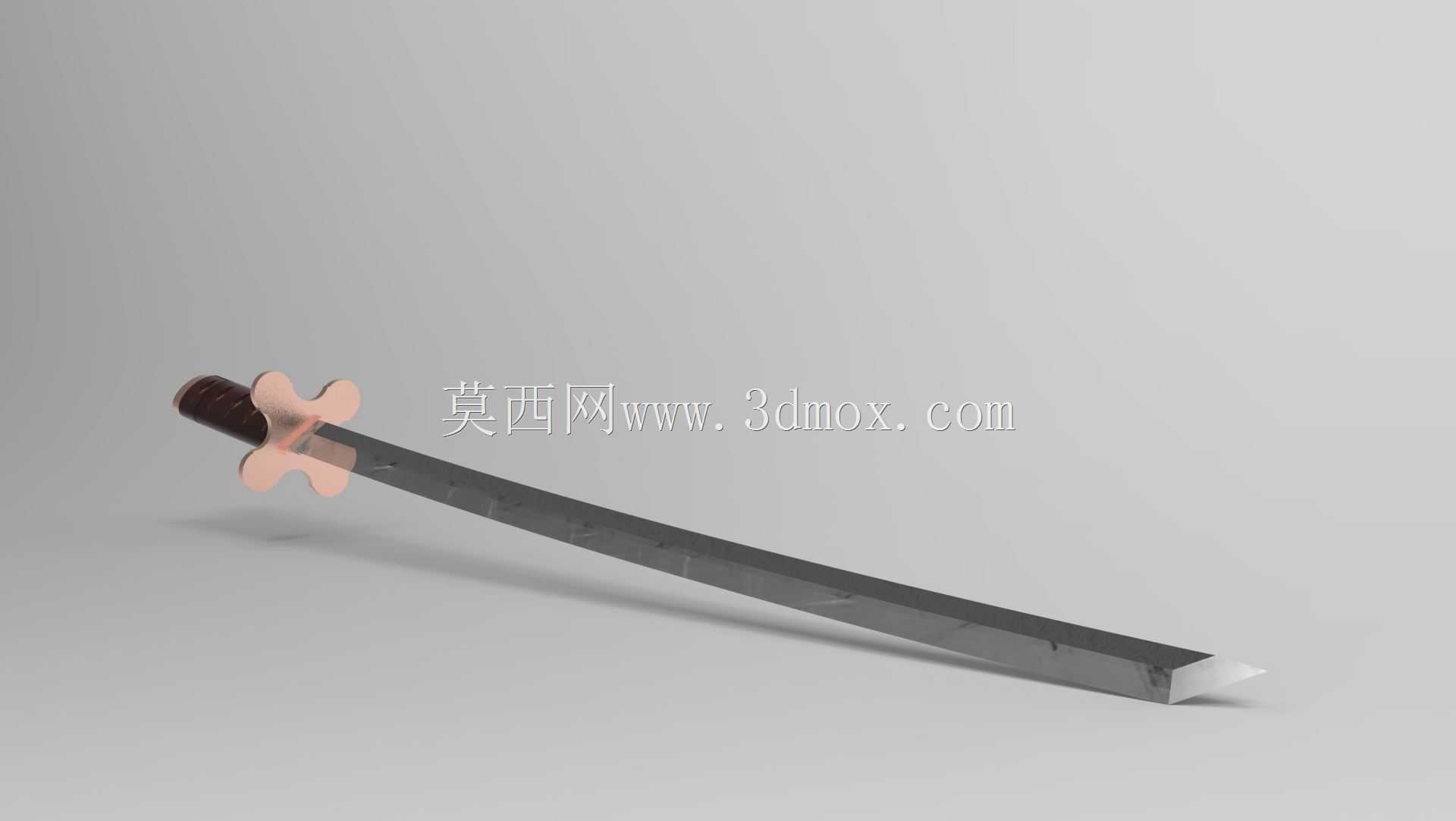

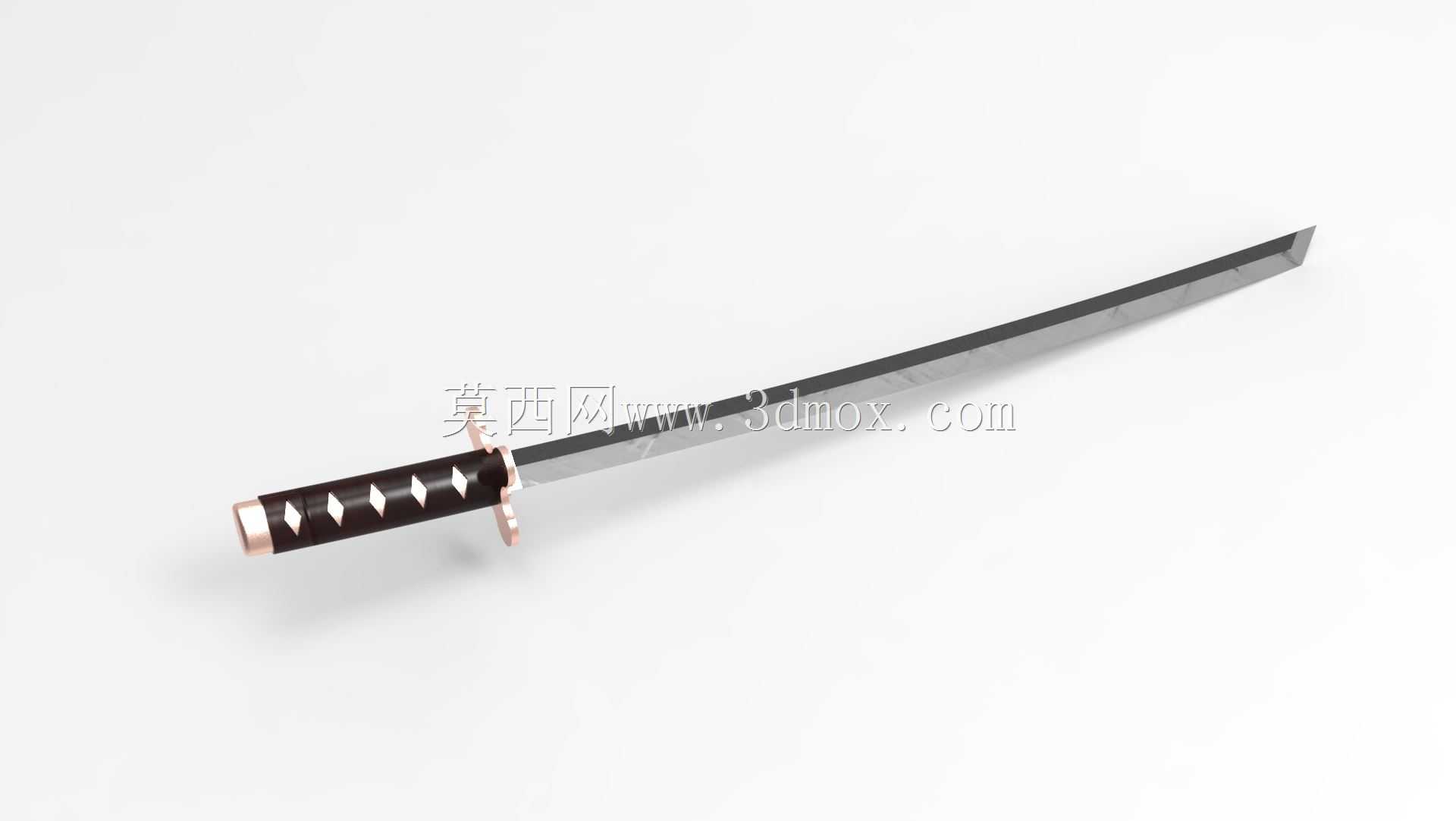

　　本次设计的刀剑造型结构，最初的需求来源是影视道具制作与文创金属摆件开发两个场景，在做结构拆解之前，首先要明确两类应用场景的核心差异：影视拍摄用的道具需要兼顾镜头呈现质感与演员使用安全性，不能出现锐边尖角，整体重量要控制在单手持握无负担的区间，而文创摆件类的应用则更侧重外形还原度与结构一体性，可适当增加配重提升握持厚重感。设计初期先做了刃部的曲面构建，没有采用传统直刃的拉伸成型思路，而是通过多段引导线扫掠生成带自然弧面的刃身曲面，刃口位置做了0.8mm的圆角过渡，既保留视觉上的锋利感，又能满足道具类产品的安全要求，避免实际使用中出现划伤风险。护手部分的异形结构是整个造型的设计重点，没有采用常规刀剑的圆盘形或格状护手，

　　而是做了三瓣式的对称异形结构，曲面过渡处做了G2连续处理，避免曲面拼接处出现棱线，后续不管是做3D打印手板还是金属铸造脱模，都能减少后期打磨的工作量。柄部的设计参考了人体工程学握姿数据，握持段做了1.2度的微锥度，柄尾做了收窄的圆弧过渡，单手持握时虎口位置能自然贴合柄身曲面，长时间握持也不会出现局部压痕。从安装边界来看，整个模型的刃身与护手采用一体式结构设计，不需要额外做拼接榫卯，减少装配工序的同时也提升了整体结构强度，整体外轮廓尺寸控制在全长320mm，刃身最大宽度42mm，护手最大外伸尺寸28mm，不管是做桌面摆件的陈列放置，还是作为cosplay道具随身携带，都不会出现尺寸过大带来的不便。结构验证阶段特意做了壁厚均匀性检查，

　　整个实体结构的最小壁厚控制在2.5mm以上，若采用树脂3D打印制作，不需要额外添加支撑就能完成打印，若采用锌合金压铸工艺生产，也能满足压铸工艺的最小壁厚要求，不会出现充型不满的问题。刃身表面做了微平面的细节处理，不是完全光滑的镜面曲面，模拟了手工锻打刃具的细微肌理，渲染时通过关键点快照的方式调整光影角度，能更好呈现曲面的光影变化，突出金属材质的质感。针对不同应用场景的适配，还预留了结构调整空间：如果是做开刃的工艺收藏款，可将刃口圆角调整为0.1mm，同时增加刃身局部的配重块安装位，提升整体重心位置，让持握时的平衡感更好；如果是做儿童玩具类的衍生产品，可将整体材质替换为软胶，刃身部分增加内部的软质支撑骨架，避免弯折断裂。整个建模过程全程采用实体特征构建，没有使用面片拼接，所有的圆角、倒角特征都做了参数化关联，后续如果需要调整尺寸比例，只需要修改核心参数就能快速生成不同规格的模型，不需要重新构建曲面，能大幅提升衍生设计的效率。
