高精度修形变位斜齿轮传动件

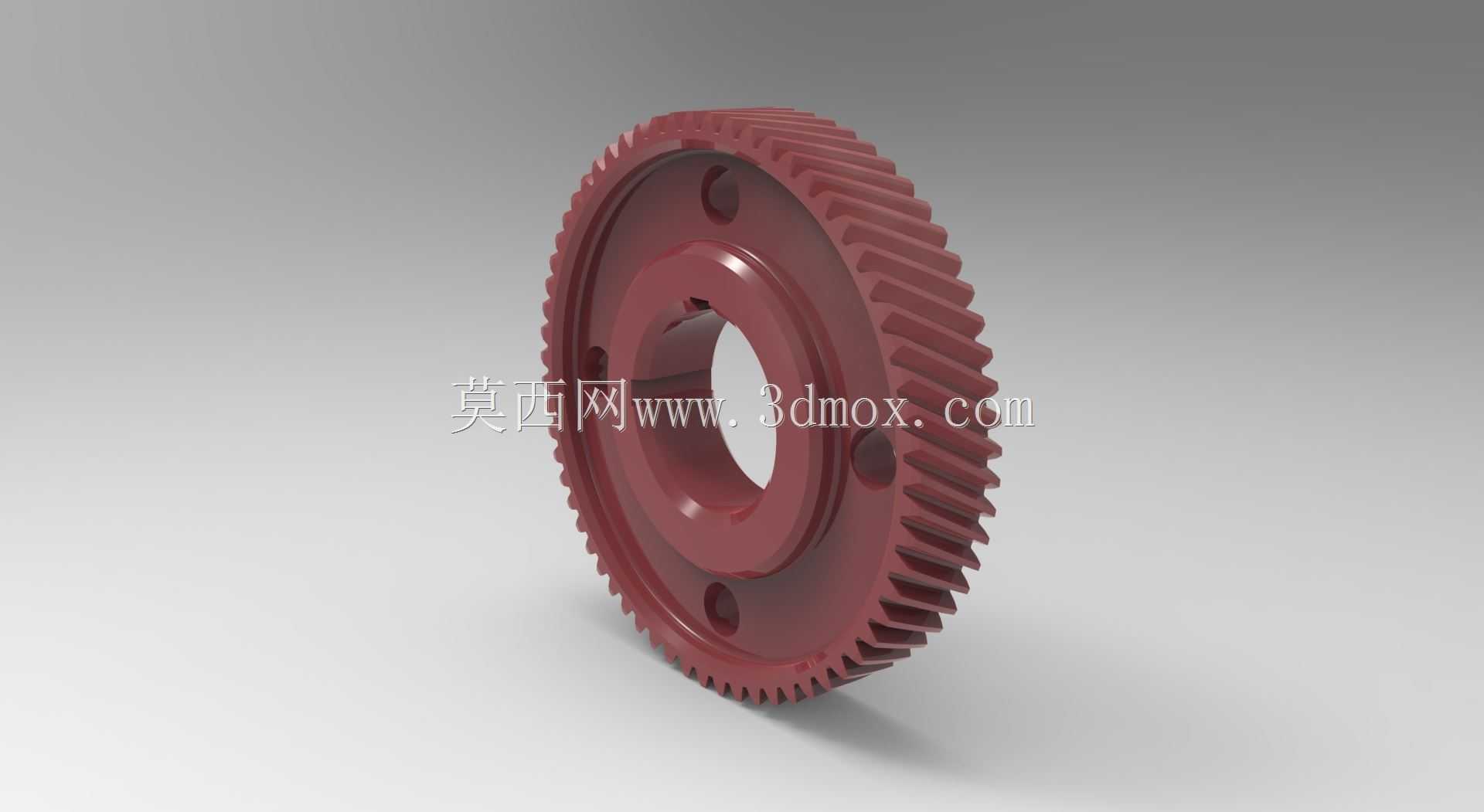

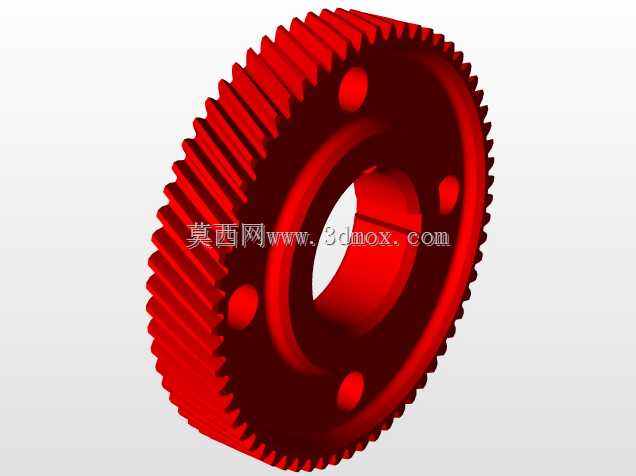

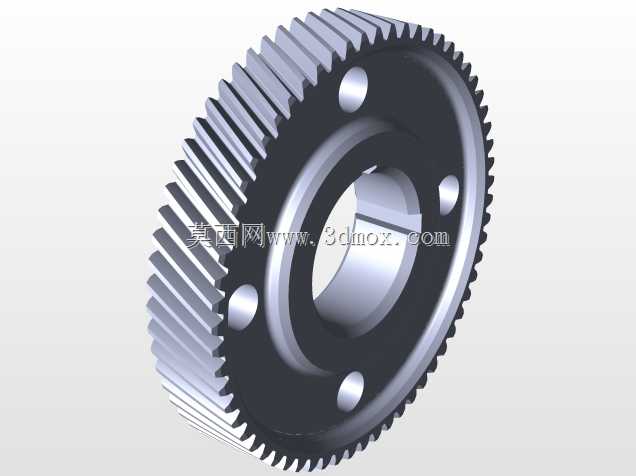

　　这款变位斜齿轮在动力传输场景中承担着降速增扭、匹配中心距的核心作用，常见于机床主轴箱、自动化输送线、轻工包装设备以及中小功率减速机的传动链中。与标准直齿轮相比，斜齿结构在啮合时会沿齿宽方向逐步进入和退出接触，重合度更大，传动过程更平稳，能够有效降低高速工况下的冲击、振动与噪声。轮齿采用变位设计思路，一方面可以在实际中心距与标准中心距存在偏差时避免根切，另一方面能够通过调整齿厚改善齿面接触强度与齿根弯曲强度，让载荷分布更合理。齿向与齿廓的修形处理，主要用于补偿制造误差、安装偏差以及受载后的弹性变形，减少啮入啮出端的偏载与尖峰接触，提升长期运行的可靠性。从结构上看，齿轮中部为同轴安装孔，用于与传动轴配合传递扭矩；

　　端面分布的沉孔可作为减重孔，也可配合紧固件实现轴向定位或与相邻构件连接。轮缘、辐板与轮毂的厚度过渡均匀，既控制了整体重量，也保证了足够的刚性，避免受载后出现过大变形。在实际选型与装配时，需要重点核对安装孔直径、齿顶圆、齿宽以及端面连接孔的位置尺寸，确保与轴、轴承、箱体及周边紧固件留有足够安全间隙。啮合侧隙应根据转速、载荷、润滑方式和工作温度合理确定，侧隙过小容易造成卡滞与发热，过大则会降低传动精度并引发反向冲击。建模过程中，齿形参数、螺旋角、变位系数与修形量需要保持一致，齿面过渡圆角不能忽略，因为这些细节直接影响有限元分析结果和后续加工可行性。对于三维结构设计人员而言，该模型可直接用于传动系干涉检查、装配关系验证、

　　运动仿真与强度校核；对于设备选型人员，则可通过其结构形式判断安装空间、支撑方式与润滑条件是否匹配。整体结构没有多余复杂特征，工艺性较好，适合采用滚齿、插齿后进行精加工的方式完成制造，能够满足中低速重载以及对平稳性有一定要求的通用机械传动需求。
