带轴斜齿传动轮组件结构设计

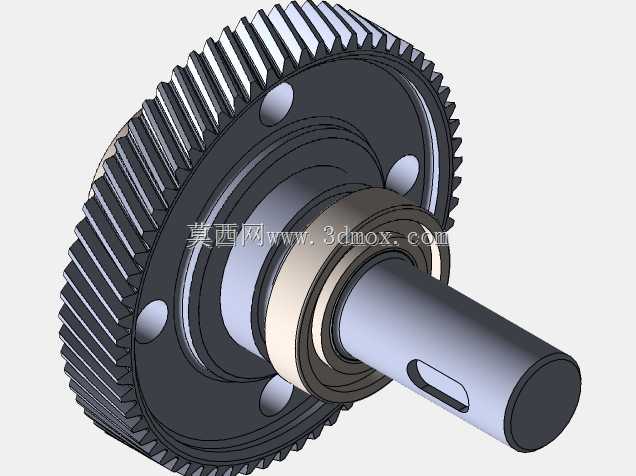

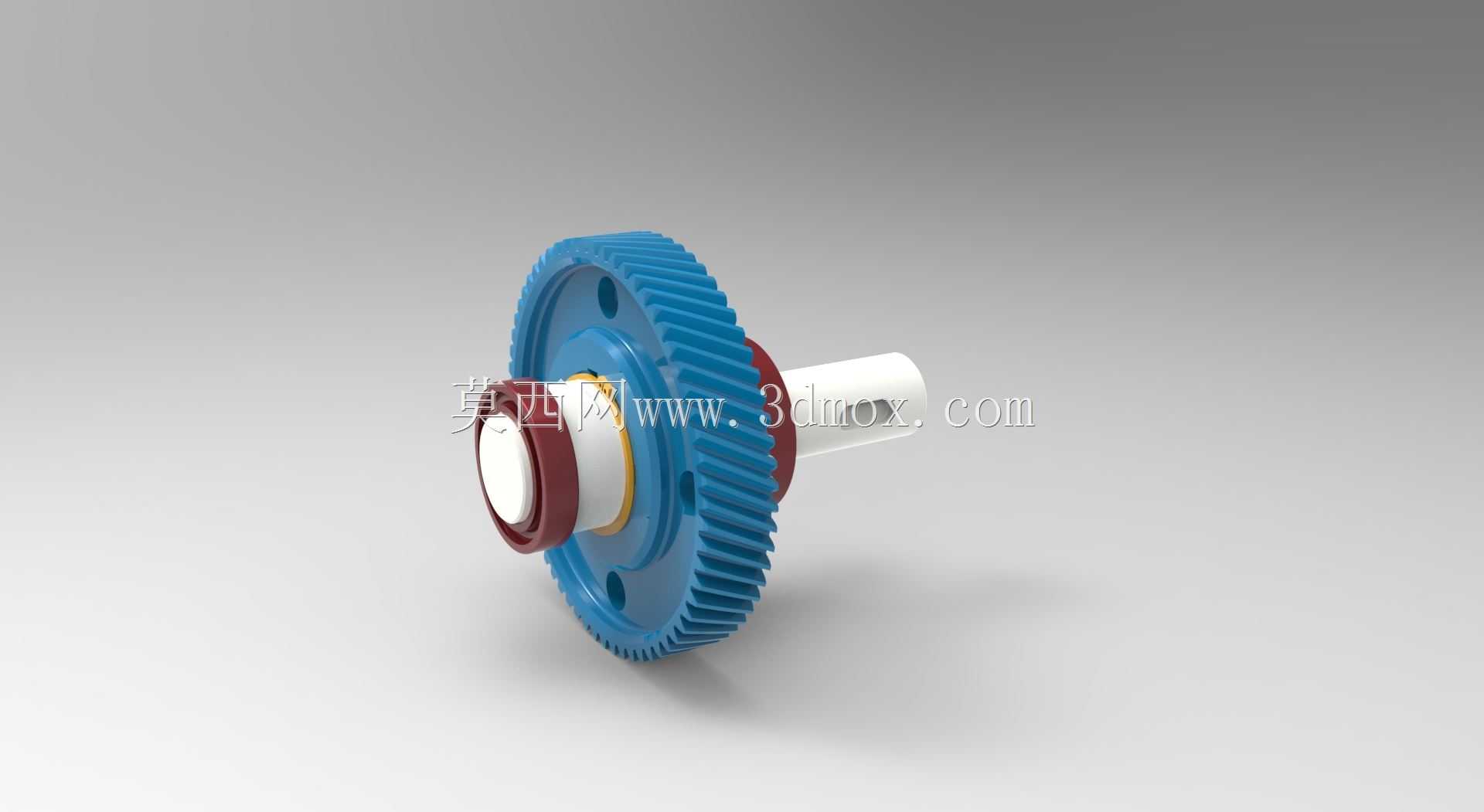

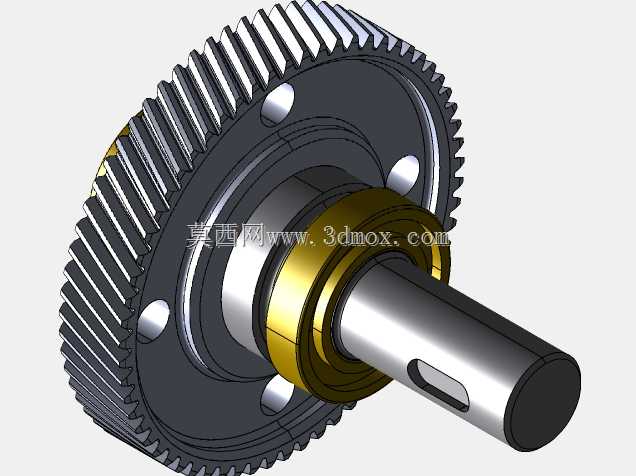

　　这套齿轮轴组件常见于中小功率的平行轴传动场合，比如轻工输送线的减速箱、小型包装设备的动力分配端、仪器仪表内部的进给机构，核心作用是把输入端的旋转扭矩通过轮齿啮合传递到下一级，同时依靠轴肩、衬套和端挡完成轴向定位，保证轮齿在全工况下保持正确啮合位置。从结构上看，齿轮与轴采用分体装配而非一体成型，这种思路给维修和备件替换留足了空间：轮齿磨损后只需单独更换齿轮，不必连同整根轴一起报废；轴段磨损后也可单独拆换，长期使用成本更低。齿轮外缘布置连续斜齿，相比直齿啮合重合度更高，传动过程中冲击更小、噪音更低，适合中高速连续运转的场景；轮毂与轴之间通过配合面传递扭矩，两侧加装的环形衬套既起到轴向限位作用，也能在装配时调整齿轮的轴向位置，

　　补偿箱体加工带来的累计误差。轴的一端设计为光轴输出段，可直接对接联轴器、带轮或其他执行件，轴径与配合长度按照常规轴承安装边界预留，能适配标准深沟球轴承或滑动轴承的安装尺寸。设计时需要重点控制几个配合关系：齿轮内孔与轴的配合要兼顾传扭可靠性与拆装便利性，过盈量过大会导致装配困难，间隙过大则会在正反转切换时产生冲击；两侧衬套的端面需要与齿轮轮毂端面贴合，避免齿轮运转时发生轴向窜动；轮齿的齿宽、齿顶圆与轴的同轴度必须严格约束，否则会出现偏载、局部齿面过早磨损的问题。在整机布局中，这类组件的安装边界主要由齿轮外径、轴的总长度以及两侧轴承位的中心距决定，箱体设计时要在齿轮径向预留足够的运转间隙，同时在轴端留出拆装空间，方便后期维护时不用大范围拆解周边结构。实际选型时，还要结合传递扭矩、转速、工况冲击等级核对轮齿强度与轴的刚度，避免长期满载运行出现轴弯曲或轮齿断裂。
