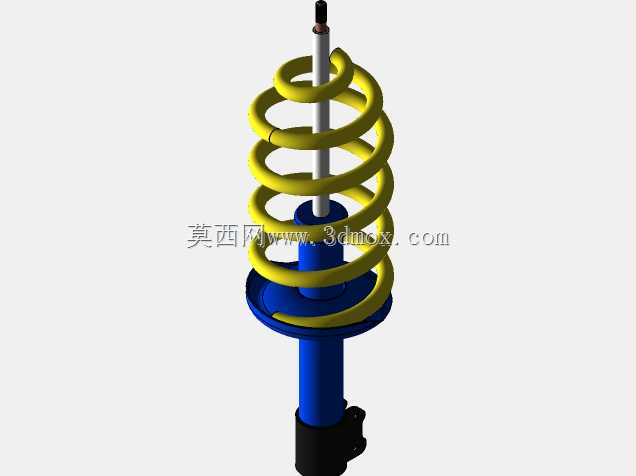

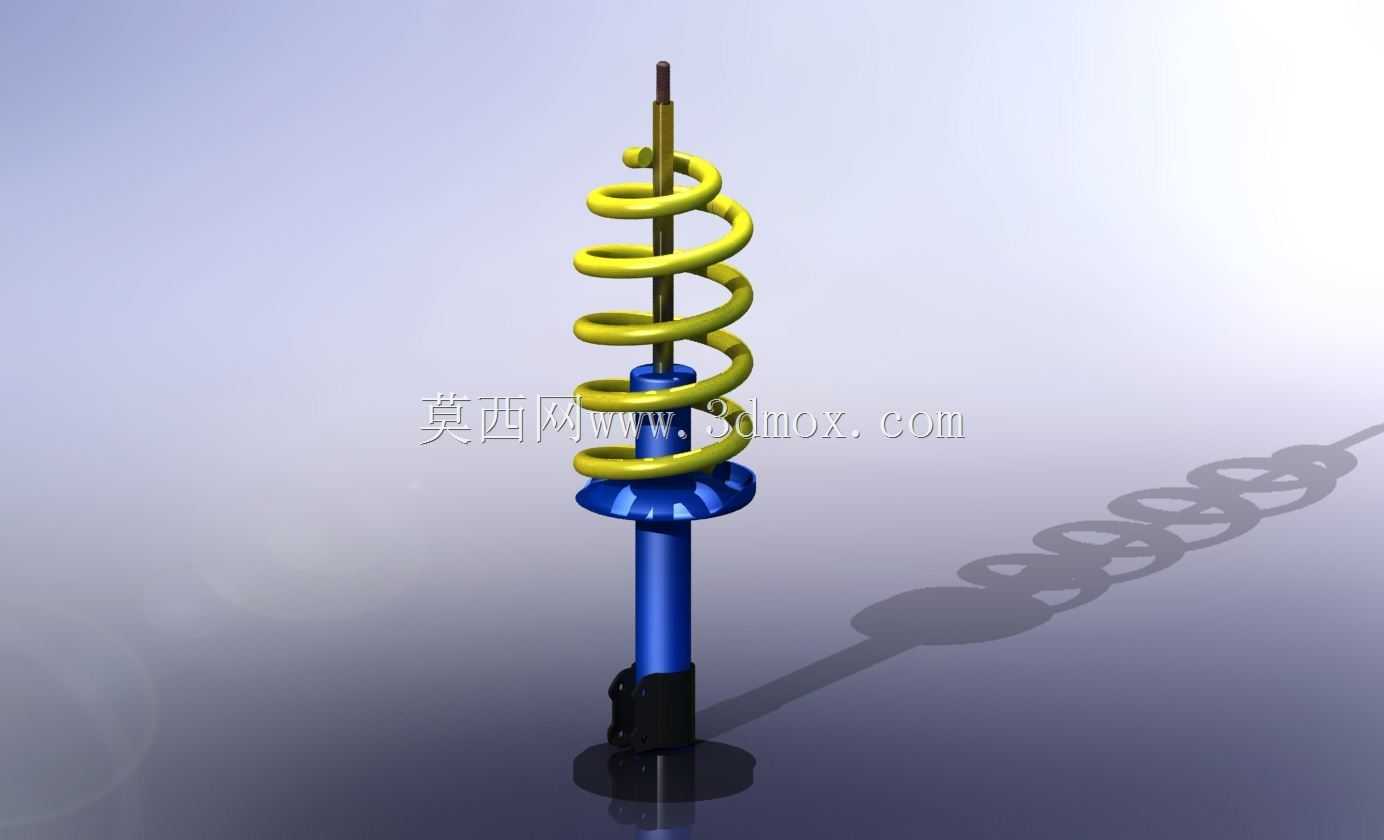

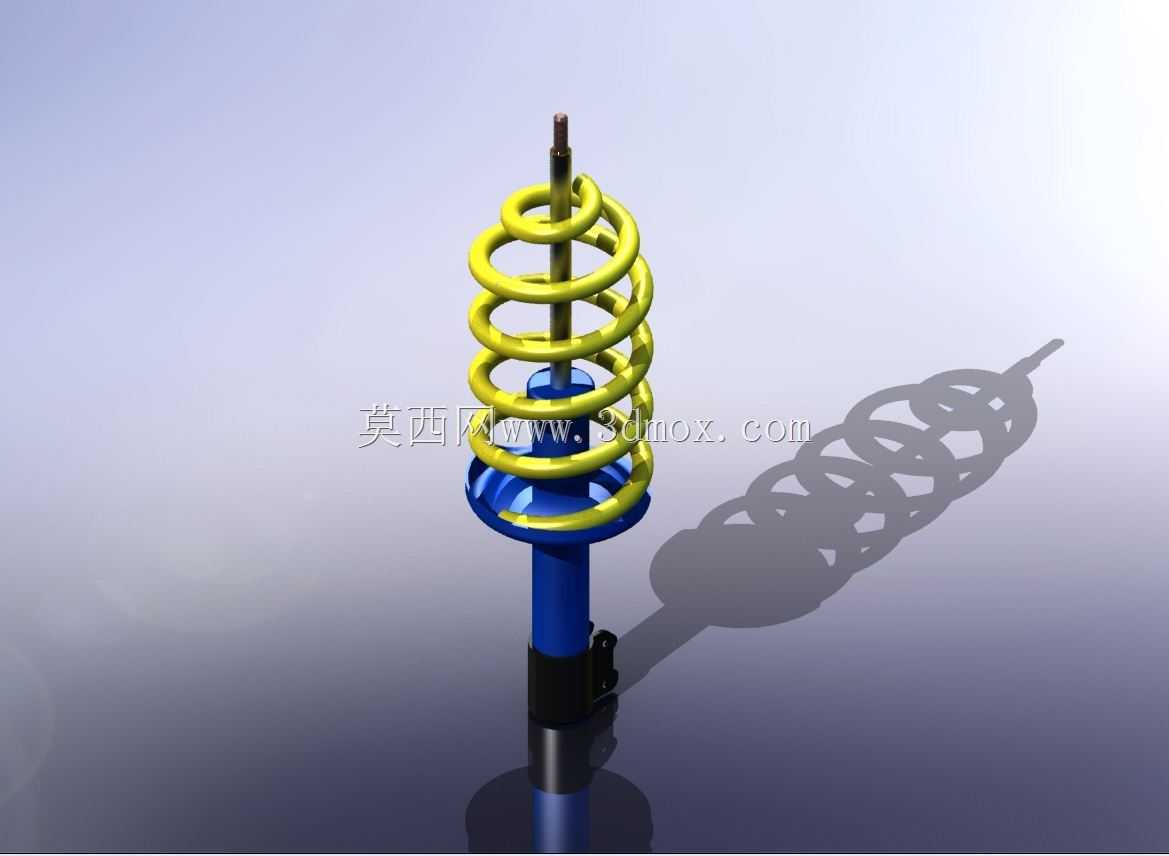

乘用车螺旋弹簧式液压减震支柱结构

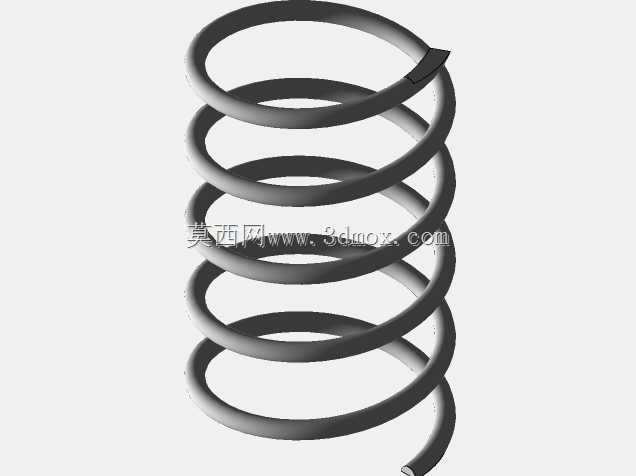

　　这款减震支柱是乘用车辆悬架系统的核心承载缓冲部件，日常应用覆盖家用轿车、城市SUV等多数承载式车身车型的前悬装配场景，部分非承载式越野车型的后悬结构也会采用同原理的衍生设计。实际装车后，它需要同时承担三项核心功能：一是承接车身与转向节之间的垂向载荷传递，把路面经车轮传导的冲击力逐层缓冲消解；二是通过内置的液压阻尼结构，抑制螺旋弹簧压缩回弹过程中的多余往复振荡，避免车辆经过颠簸路段后出现持续的余震弹跳；三是作为转向系统的旋转支撑基准，减震器支柱顶端的平面轴承会随转向动作同步转动，保证前轮转向动作的顺畅无卡滞。从结构设计逻辑来看，该总成采用螺旋弹簧与阻尼筒同轴集成的布局，弹簧上端通过弹簧座与顶胶连接固定在车身轮罩内的安装点位，

　　下端弹簧座直接焊接在阻尼筒的外缸壁上，这种设计能大幅缩减悬架系统的横向占用空间，给发动机舱、轮拱内侧的线束、管路布置留出足够余量。阻尼筒的核心结构分为工作缸、储油缸两部分，内部填充专用液压油，活塞杆带动活塞阀系在工作缸内往复运动时，油液通过阀片上的节流孔产生阻尼力，把路面冲击的动能转化为油液摩擦的热能逐步散发。设计阶段需要重点匹配的参数包含弹簧刚度与阻尼系数的适配，弹簧刚度要兼顾空载、满载状态下的车身高度保持能力，阻尼系数则需要根据车辆的整备质量、悬架动行程范围做针对性调校，低速压缩段阻尼设置偏软用来过滤细碎路面颠簸，高速压缩段阻尼自动提升以抑制过弯侧倾、刹车点头的姿态变化。安装边界方面，支柱顶端采用三颗螺栓固定的塔顶结构，

　　安装孔位的节圆直径、螺栓规格都严格对应车型的轮罩安装点设计，下端通过叉形支架与转向节的固定孔刚性连接，安装面的定位销尺寸、锁紧螺栓扭矩都有明确的工程要求，装配时需要保证弹簧预压长度符合设计值，避免装车后出现弹簧偏移、异响问题。活塞杆顶端的防尘罩结构能阻挡行车过程中泥沙、污水侵入油封位置，延长阻尼筒的密封使用寿命，下端的缓冲块则会在悬架达到最大压缩行程时提供硬限位，避免阻尼筒被冲击载荷压到底造成结构损坏。
