方形多叶联动风道风量调节调风门

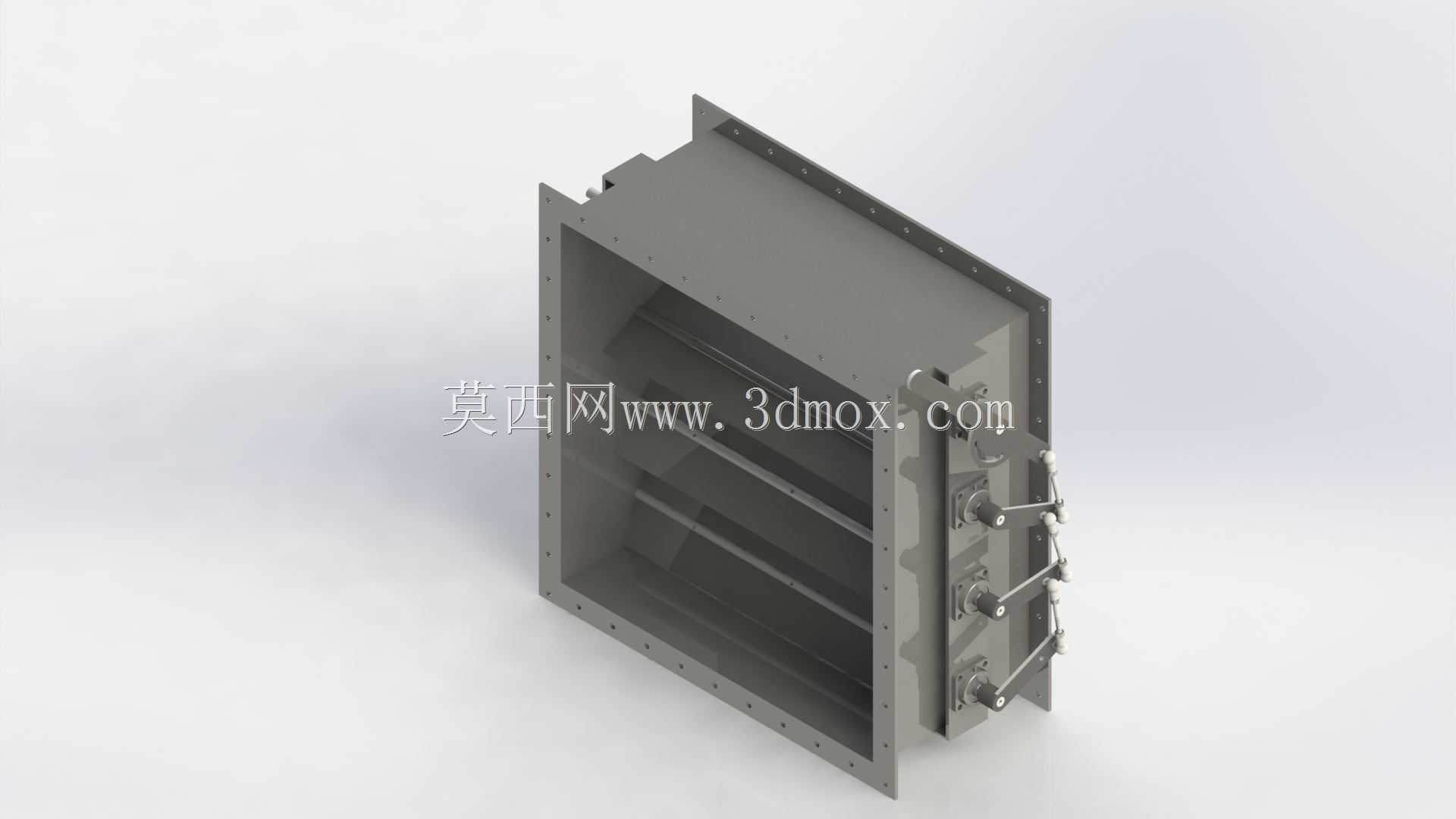

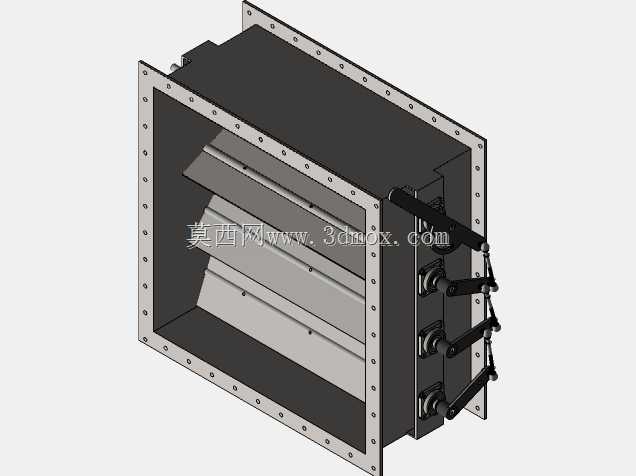

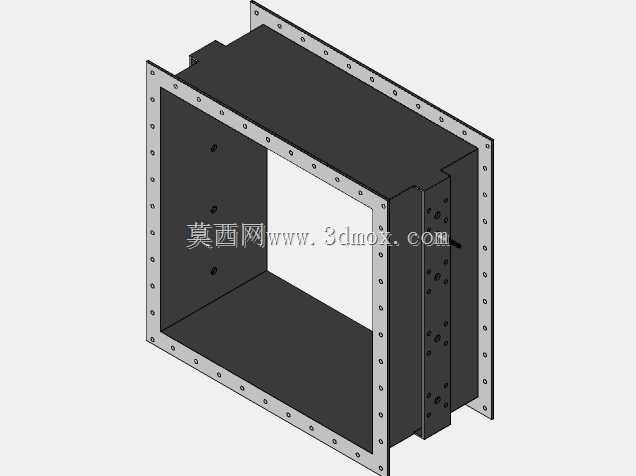

　　在民用建筑通风系统、工业厂房除尘排风、暖通空调送回风管路中，风道风量的精准分配是保障系统运行效率、各支路风量匹配设计值的核心环节，这款方形多叶联动调风门就是针对这类场景开发的管路调节部件。不同于圆形风阀适配螺旋风管的安装逻辑，这款调风门采用方形法兰边框结构，可直接与同截面尺寸的矩形共板法兰风管、角铁法兰风管对接，边框四周预留的螺栓安装孔位按照常规通风管路法兰标准排布，现场安装时无需额外制作转接件，对齐法兰面后加装密封胶条穿入螺栓紧固即可完成装配，安装边界与常规矩形风管的安装净空要求一致，不会额外占用管路布置空间。从结构设计来看，这款调风门采用多叶对开联动的结构形式，多片叶片通过侧边的联动连杆机构同步动作，转动执行端设置在阀体侧面，

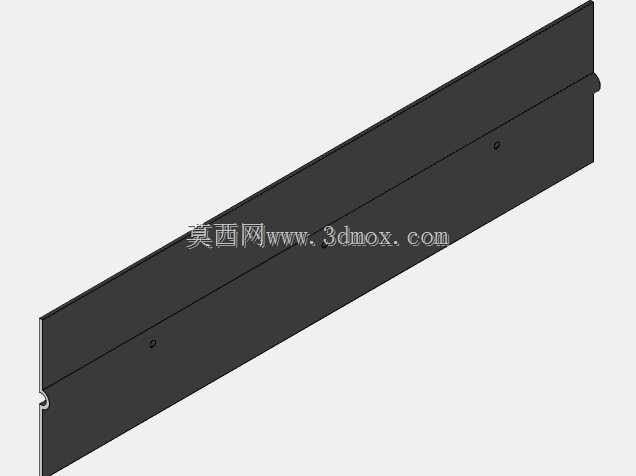

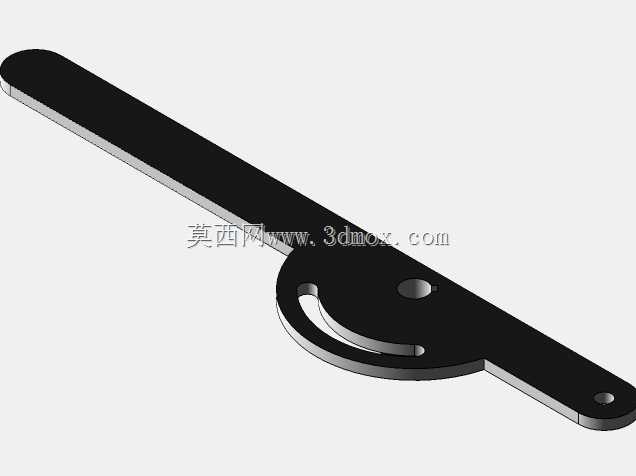

　　搭配锁紧手柄结构，操作人员扳动手柄即可带动所有叶片同步转动，调整到目标开度后可通过手柄上的锁止结构固定开度，避免风道内风压波动导致叶片自行偏转，相比单叶风阀，多叶结构在调节过程中对风道内流场的扰动更小，不会在阀后产生大面积的涡流区，能有效降低风阀局部阻力损失，减少通风系统的无用能耗。叶片边缘设计有密封搭接结构，当风阀处于全关状态时，相邻叶片的密封边紧密贴合，可最大限度降低管路漏风率，满足通风系统支路关断的气密性要求，在需要进行支路检修、单区域风量切断的场景下，可直接关闭对应支路的调风门，无需关停整个通风系统，大幅提升系统运维的灵活性。在建模过程中，这款模型完整还原了阀体的法兰边框厚度、叶片的转动轴位置、

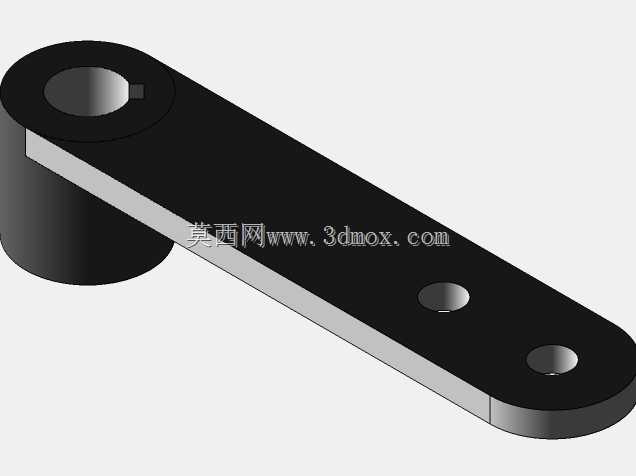

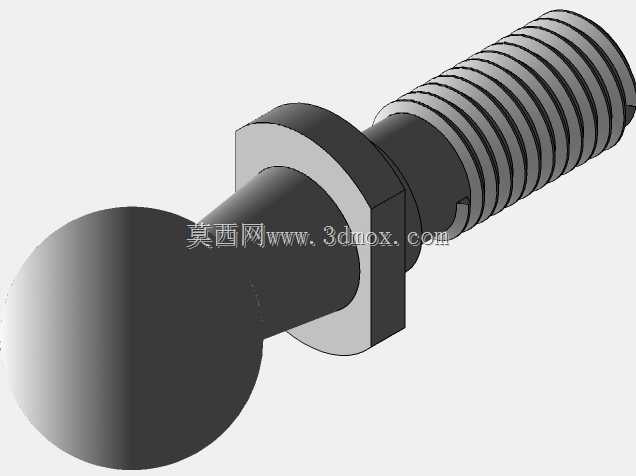

　　联动连杆的铰接点结构以及侧面操作手柄的锁紧结构，所有配合间隙都按照实际钣金加工的公差要求预留，既可以直接用于通风系统的管路排布三维校核，也能作为结构设计人员开发同类型风阀的参考原型，在进行厂房通风系统BIM建模、暖通设备布置时，可直接导入模型进行管路碰撞检查，提前预判安装过程中可能出现的操作空间不足、法兰对接错位等问题，减少现场施工的整改工作量。日常运维过程中，这款调风门的转动轴位置预留了润滑注油点，长期使用后可直接在外部加注润滑脂，无需拆解阀体即可完成转动部件的保养，适配常规通风系统长期免维护的使用需求，不管是应用在舒适性空调的送风支路，还是工业除尘系统的排风支管，都能稳定实现风量调节、支路关断的核心功能。
