直角式手动法兰格洛普阀结构设计

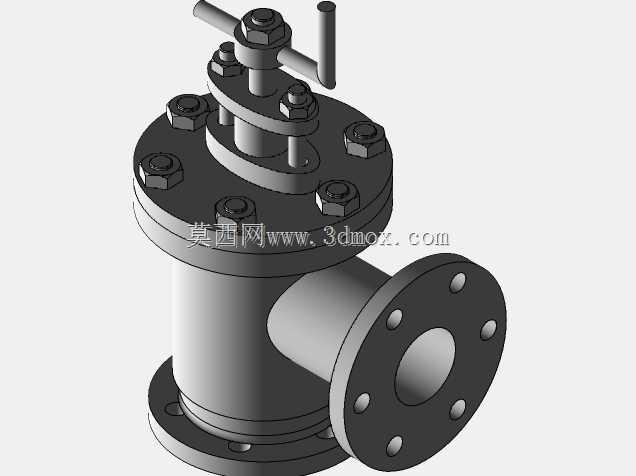

　　该直角式手动阀采用L型流道布置，介质从底部法兰进入后经90度转向由侧方法兰流出，适合安装在管路垂直与水平方向交汇的位置，能够在有限空间内完成流向切换与通断控制。相比直通式阀件，角式结构可减少一处管路弯头，在化工配料、水处理支管、蒸汽冷凝水支路以及小型罐区进出口中，既能降低管路阻力，也能让现场排布更加紧凑。

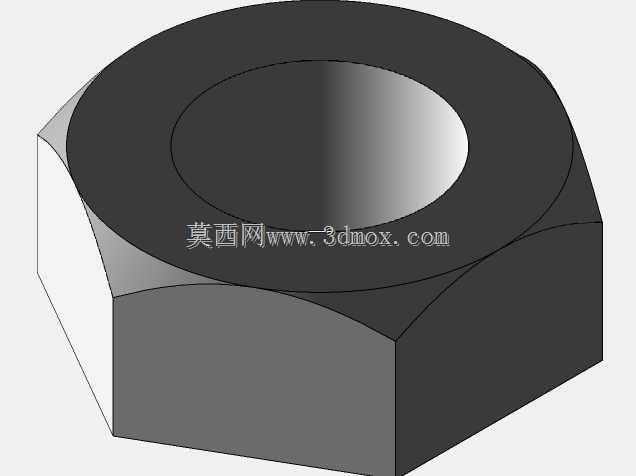

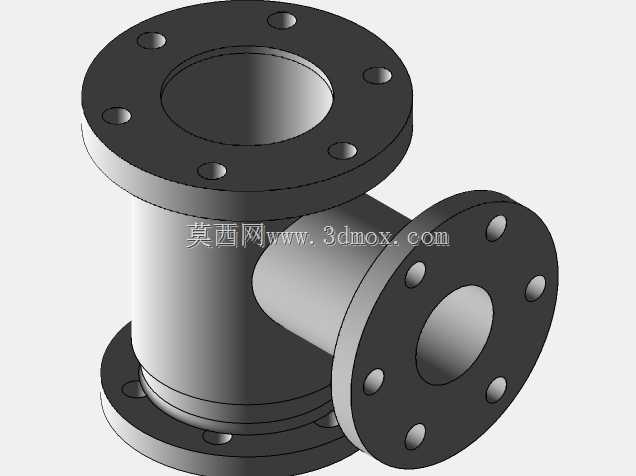

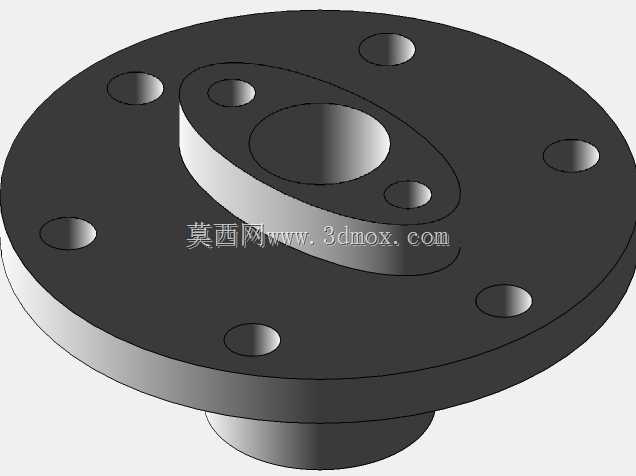

　　阀体上部设置独立阀盖，通过多组螺栓与阀体法兰连接，这种结构在检修时不必将整个阀体从管路上拆下，只需松开阀盖紧固件即可检查密封面、阀瓣与阀杆状态。侧方与底部连接端均采用带螺栓孔的法兰结构，安装时需核对法兰标准、密封面形式与螺栓分布圆，保证对接管路的压力等级一致。法兰背面应留有足够扳手空间，尤其是侧方接口下方与底部接口周边，不能紧贴设备基础或相邻管线，否则后期紧固与维护会非常困难。

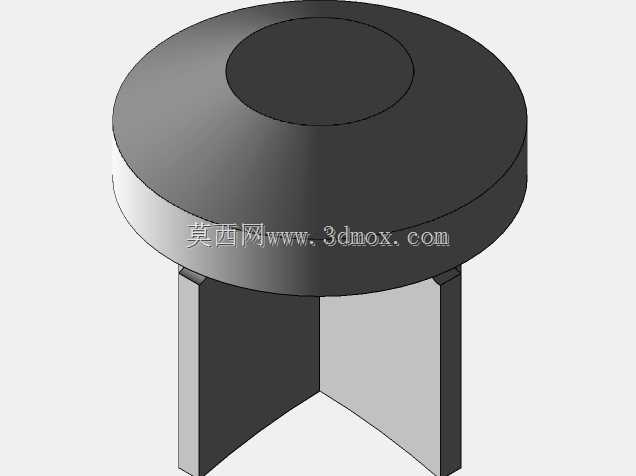

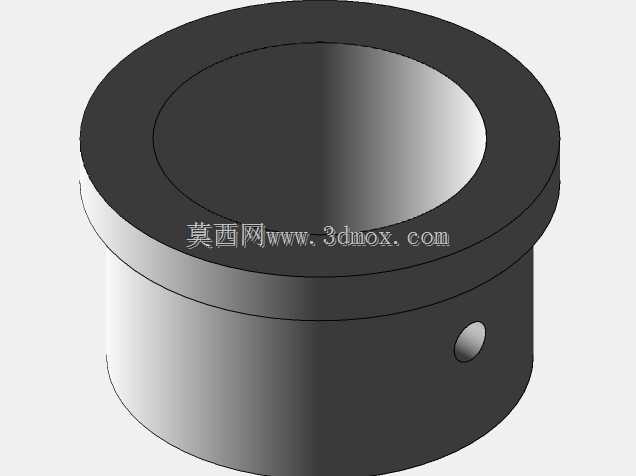

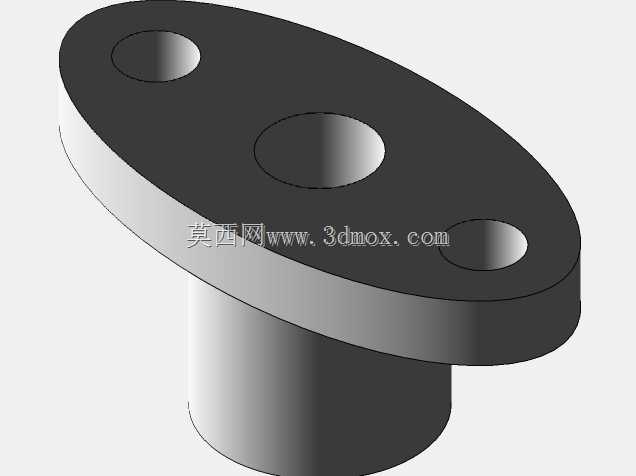

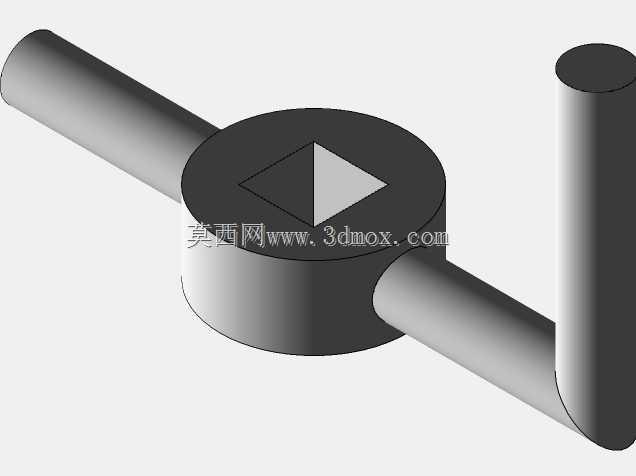

　　操作部分采用手轮与阀杆联动形式，顶部紧固件用于约束阀杆位置并传递启闭力矩。建模时需要重点处理阀杆升降行程、阀瓣与阀座密封面的配合关系，以及填料压盖区域的轴向尺寸。若行程预留不足，阀门全开时会产生额外节流；若压盖位置过高，则可能影响手轮操作并造成填料受力不均。阀盖与阀体之间的密封面应保持连续，螺栓布置尽量均匀，使压紧力沿圆周方向稳定传递。

　　从结构建模角度看，这类阀件不能只画外观轮廓。法兰厚度、颈部过渡圆角、阀腔壁厚和螺栓孔位置都要与实际选型边界对应，否则在装配体中容易出现管路干涉。直角转弯处的内腔应避免尖锐突变，以减少介质扰动和局部冲刷；对于含颗粒或易结垢介质，还需在阀座附近预留更顺畅的排液路径。外形上，顶部手轮外缘到侧方法兰端面的距离决定操作空间，底部法兰下端面到侧方法兰中心线的高度决定安装高度，这些尺寸在设备布置阶段必须提前锁定。

　　整体设计围绕现场可装配、可操作、可维护展开：法兰接口保证与标准管路对接，多螺栓阀盖提升检修便利性，直角流道兼顾空间约束与压损控制。三维建模完成后，可直接用于管路干涉检查、操作空间校核以及工程图出图，为后续选型确认和详细设计提供可靠依据。
