钣金折弯圆管换向连接弯头

　　这类圆管弯头主要用于管路系统中改变介质流向，常见于通风除尘、粉体输送、废气排放以及普通低压流体连接场景。现场布管时，直管段往往无法直接跨越设备接口、梁柱或墙体转折位置，弯头便承担方向过渡作用，使管路在有限空间内完成转向，同时减少硬性折角带来的阻力突变。与铸件或机加工弯头相比，钣金卷制结构重量更轻，壁面连续，适合中低压力、大口径或轻量化要求较高的安装场合。

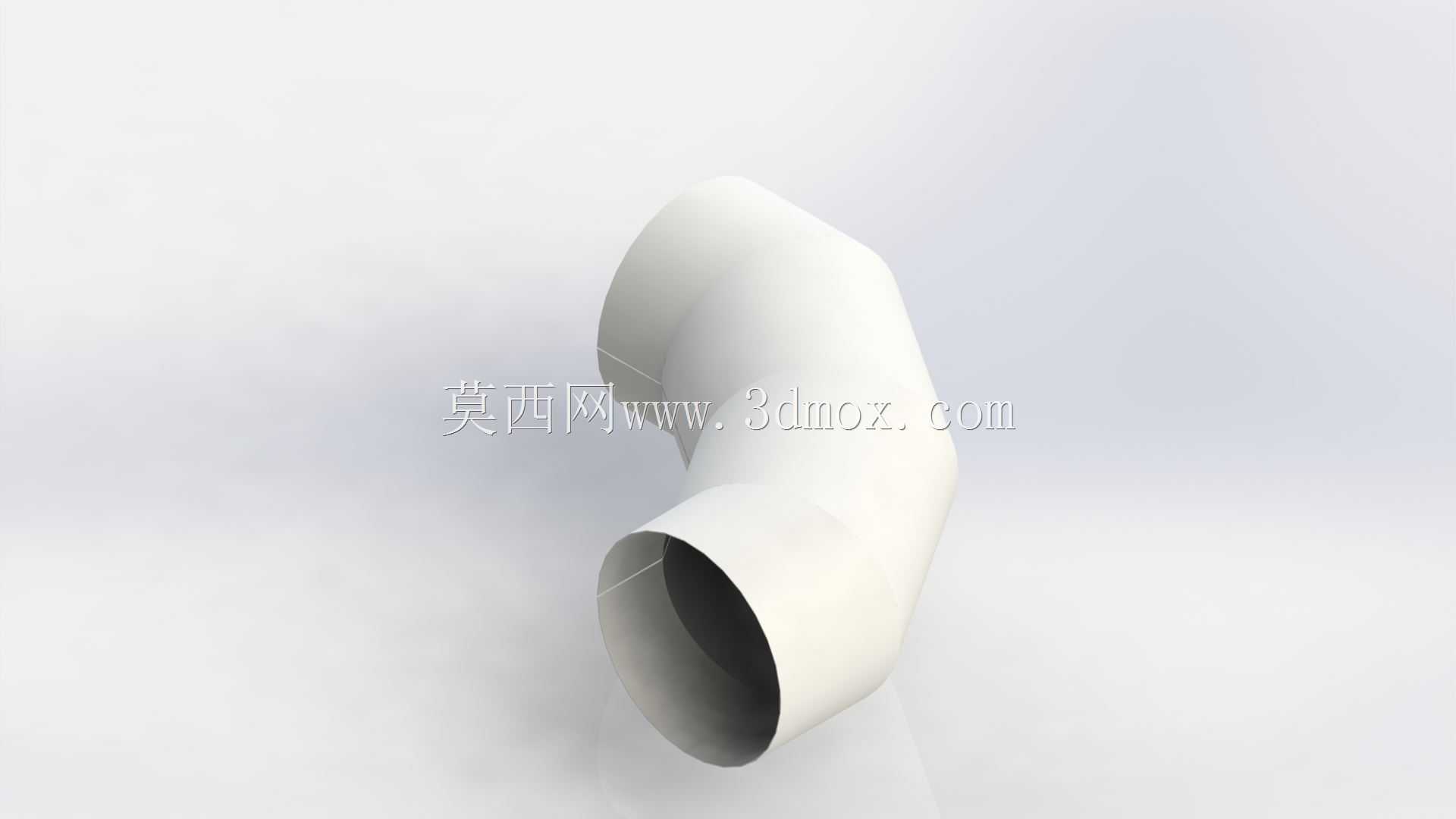

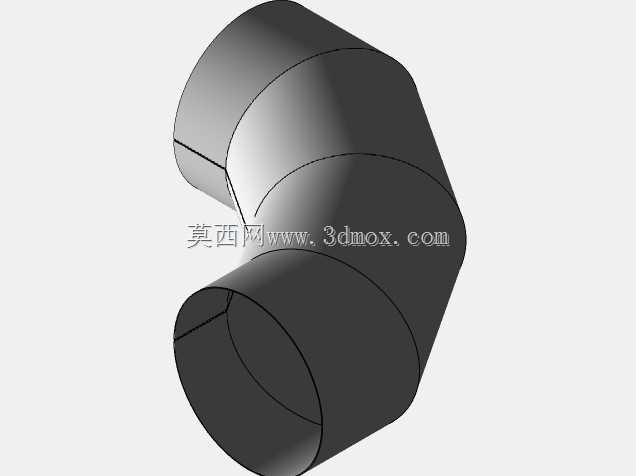

　　模型采用等径直管两端对接的思路构建，中段为平滑圆弧过渡，整体形成约90度换向。设计时先确定中心线弯曲半径，再沿路径扫掠圆形截面，保证内外弧面连续；两端保留圆柱直段，用于与相邻圆管插接、焊接或卡箍连接。直段长度不能过短，否则现场对中困难，焊缝或抱紧位置也缺乏足够接触面；过长则会增加外形包络并浪费材料。该件在建模中重点控制端口圆度、弯曲段壁厚一致性以及两端轴线夹角，避免装配后出现错边或轴线偏移。

　　从安装边界看，弯头占用空间由管径、弯曲半径和端部直段共同决定。布置时不能只核对中心线，还要检查外弧面是否与机架、护栏、电缆桥架或维护通道干涉，内弧侧也应预留焊接和保温操作空间。若用于通风系统，弯曲半径宜取较大值，以降低局部阻力和噪声；若用于紧凑设备内部，则可在流阻允许范围内缩小半径，但需校核钣金成形后是否出现起皱、塌陷或端口变形。

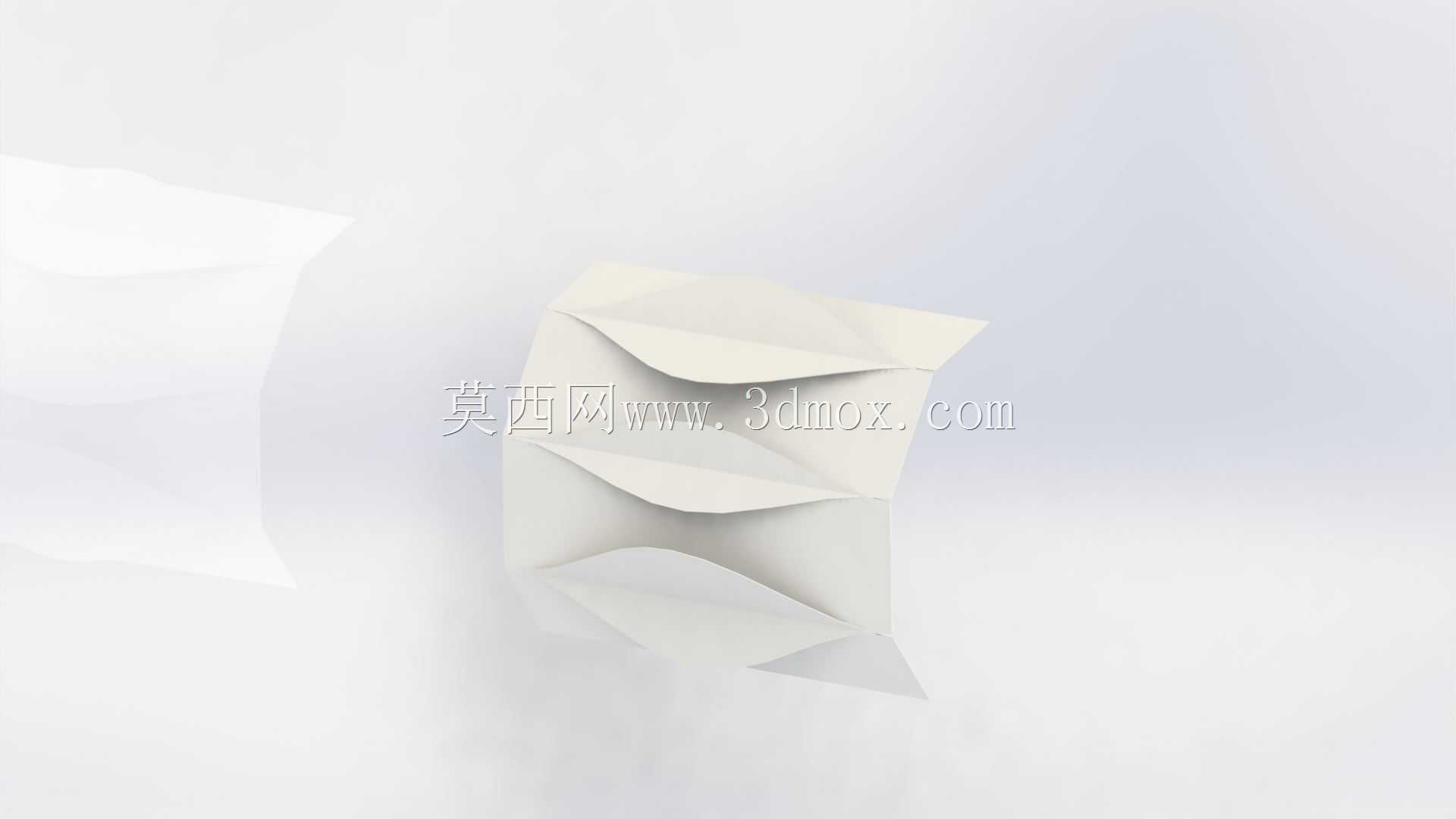

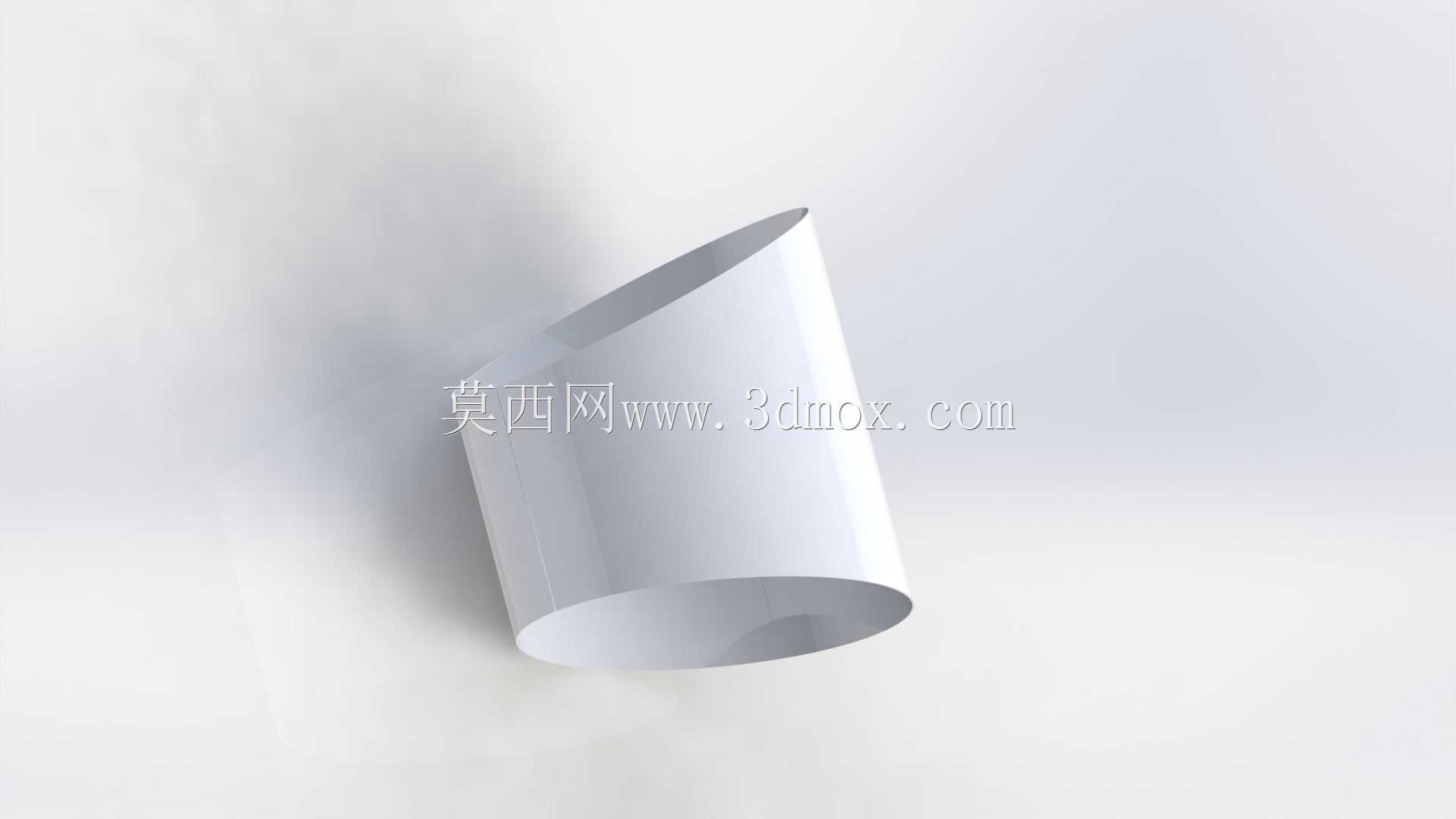

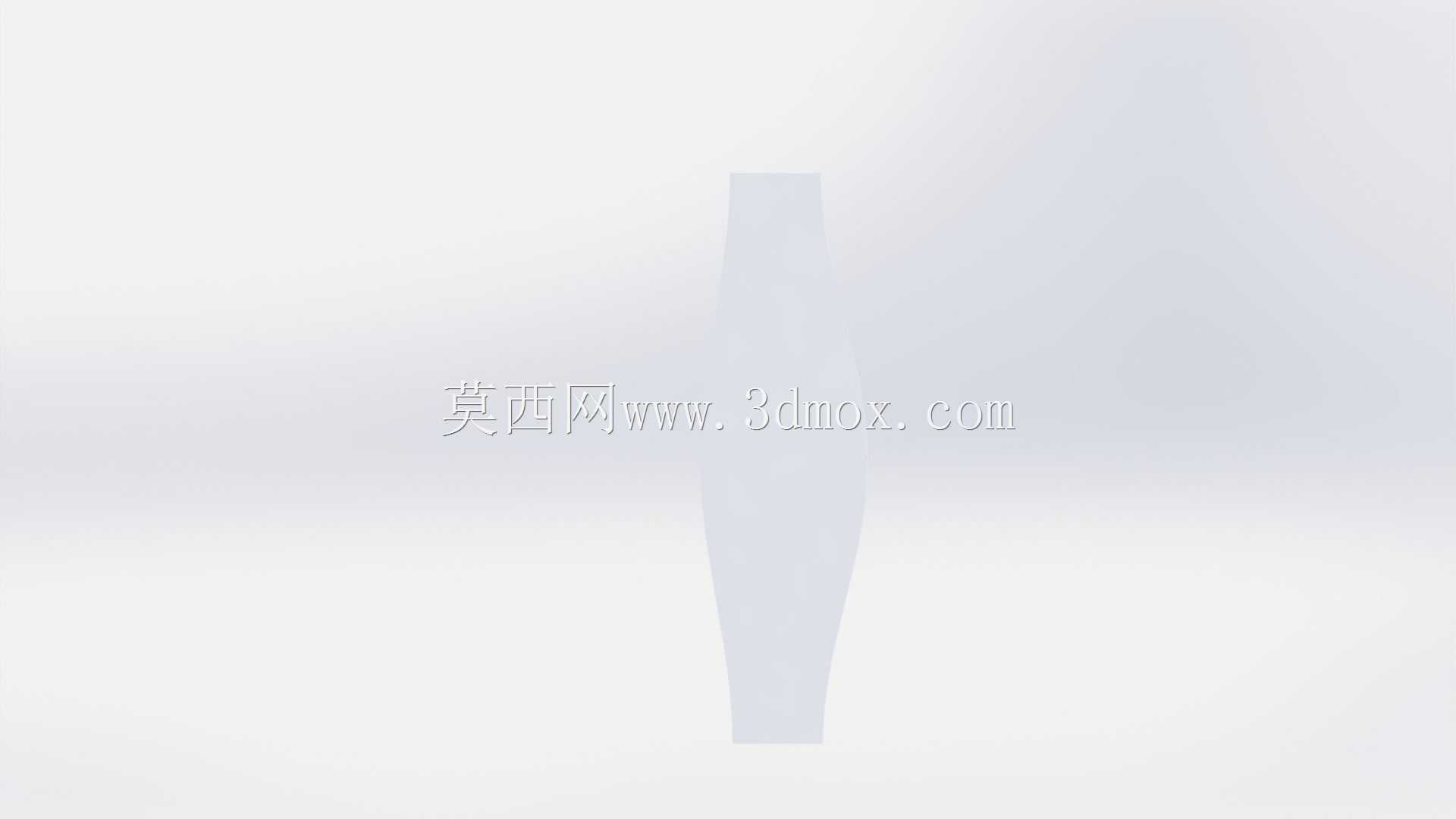

　　实际加工通常按展开料下料，再经卷圆、压弯或胎膜成形，最后合缝焊接。建模阶段保留均匀壁厚，有利于后续展开计算和工艺评审；端口可根据连接方式增加坡口、翻边或抱箍定位面。对于需要频繁拆装的位置，端部直段还可作为法兰或快装卡箍的基准面。结构设计人员在选型时，应把弯头视为管路应力与安装误差的协调件：它既要满足流向改变，也要吸收相邻设备间少量位置偏差，同时保证整体管路走向顺畅、支撑点布置合理。
