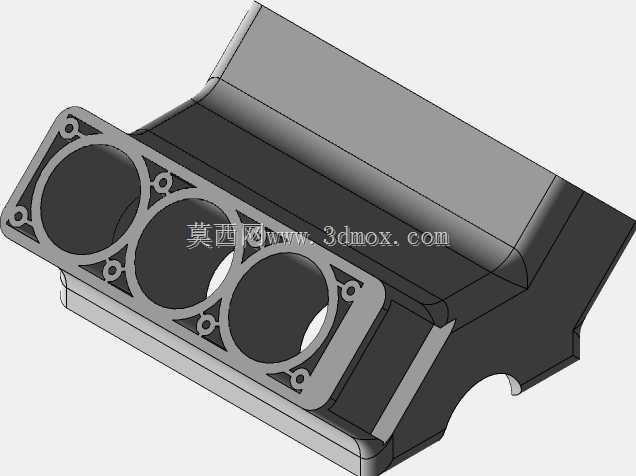

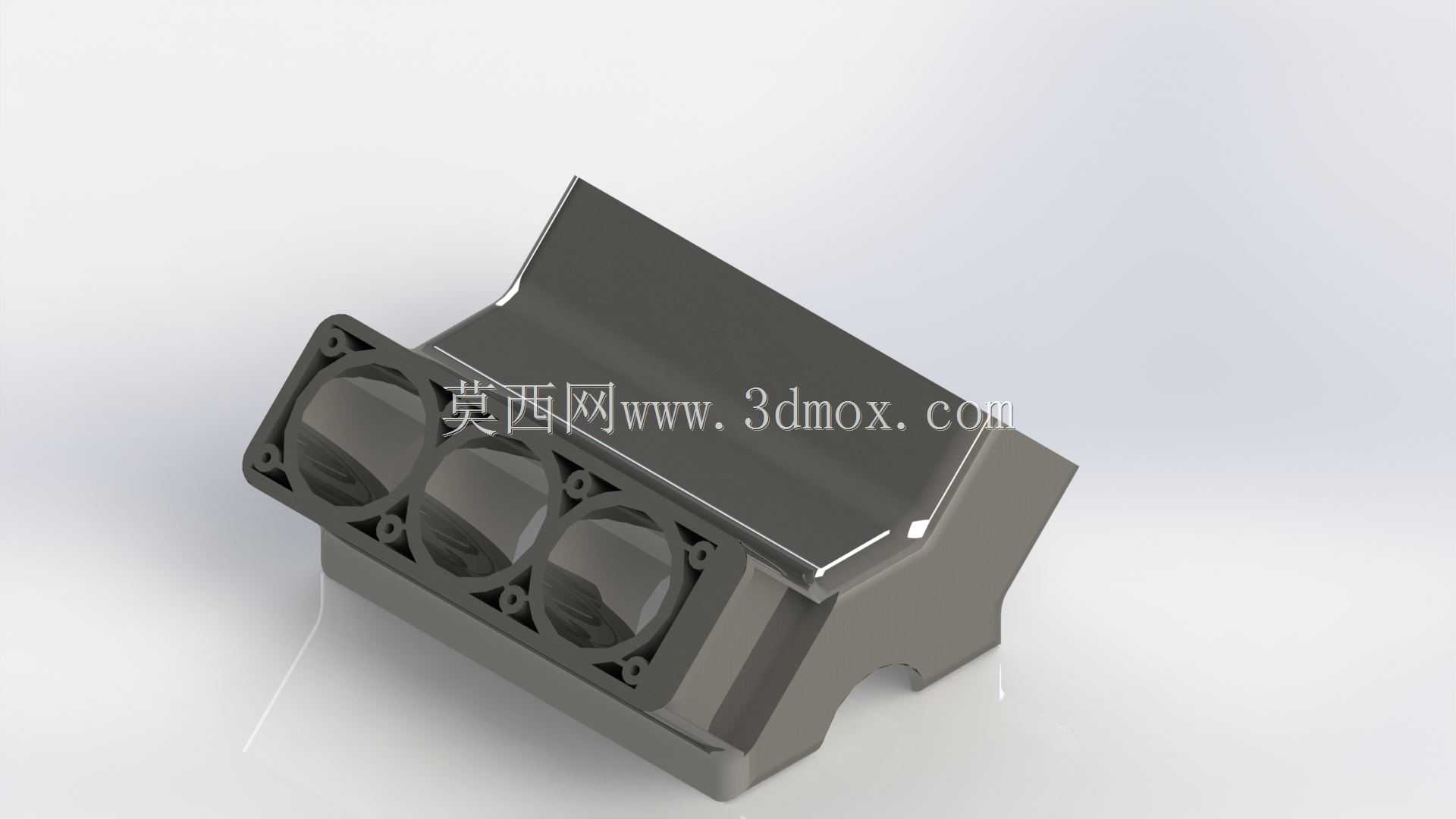

V型三缸发动机缸体结构三维建模

　　本次建模的V型三缸发动机缸体，是小排量乘用车动力总成的核心承载构件，在实际装车场景中，主要承担活塞运动导向、冷却水道布设、润滑油道集成、各附属部件安装定位的核心作用，区别于直列三缸缸体的布局，V型结构的缸孔呈夹角排布，能有效缩短整机轴向尺寸，适配横置前驱车型的紧凑机舱布局，降低动力总成的布置占比，给乘员舱留出更多拓展空间。从设计思路来看，建模过程中优先保证了缸孔轴线的夹角精度，缸筒周边的加强筋采用变厚度过渡设计，在缸孔爆发压力作用区域做了局部加厚处理，避免做功冲程中缸筒变形导致的活塞偏磨问题；缸体侧壁集成了冷却水道的空腔结构，建模时预留了水泵接口、节温器安装座的安装边界，水道走向顺着缸孔周向环绕，保证各缸冷却均匀性，

　　避免出现单缸过热导致的爆震风险。安装边界层面，缸体顶面做了平面度公差匹配的密封面结构，预留了气缸垫安装的定位销孔，与缸盖连接的螺栓孔采用等间距排布，螺栓孔周边做了沉头凸台强化，保证缸盖压紧力均匀分布；缸体底面预留了油底壳安装的法兰面，法兰面的密封槽结构同步完成建模，曲轴箱部分的主轴承座采用一体式龙门结构，相比平分式结构拥有更高的整体刚度，能承受更高的曲轴回转冲击载荷，主轴承盖的安装定位槽、螺栓孔位都做了精准的位置匹配，保证曲轴装配后的同轴度符合设计要求。外形尺寸方面，该缸体的轴向长度比同排量直列三缸缸体缩短近四分之一，V型夹角区域预留了进气歧管的安装空间，缸体侧面预留了机油滤清器、机油冷却器、启动马达的安装凸台，

　　所有安装孔位的坐标都严格按照实车装配的尺寸链做了校核，避免后续装配出现干涉问题。建模过程中对缸体的壁厚做了均匀性处理，避免铸造过程中出现缩孔、壁厚不均导致的应力集中问题，缸体外部的加强筋顺着载荷传递方向布设，在保证整体刚度满足爆发压力要求的前提下，尽可能降低缸体的整体重量，适配乘用车轻量化的设计需求。润滑油道采用内置深孔结构建模，主油道顺着缸体纵向贯穿，各分油道分别通向主轴承座、凸轮轴安装位、活塞冷却喷嘴位置，保证各运动摩擦副都能得到充足的润滑油供给，油道的转角处做了圆弧过渡处理，避免润滑油流动过程中出现节流损失。
