V型六缸汽车发动机动力总成结构

　　这套V型布局动力单元的三维结构，完整还原了乘用车大排量内燃机的核心装配逻辑，在整车动力开发、教学演示与改装方案验证场景中都能作为直观的结构参考。从实际装车边界来看，V型夹角的缸体布局大幅压缩了发动机轴向长度，相比同排量直列机型，能更好适配横置或纵置平台的机舱空间，两侧缸盖的进排气路径可对称布置，既降低了机舱内管线避让的设计难度，也为周边附件的安装预留了充足余量。

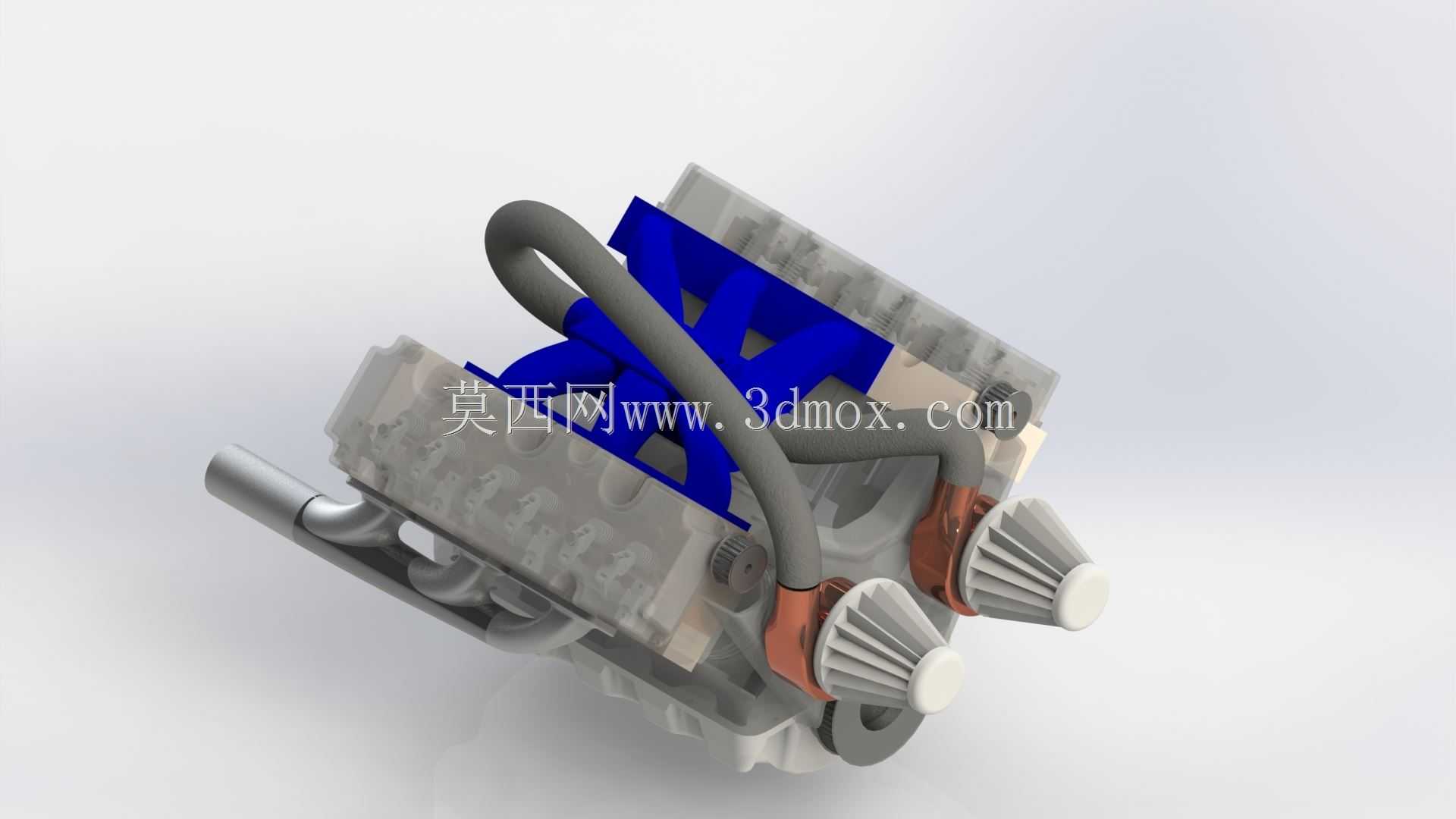

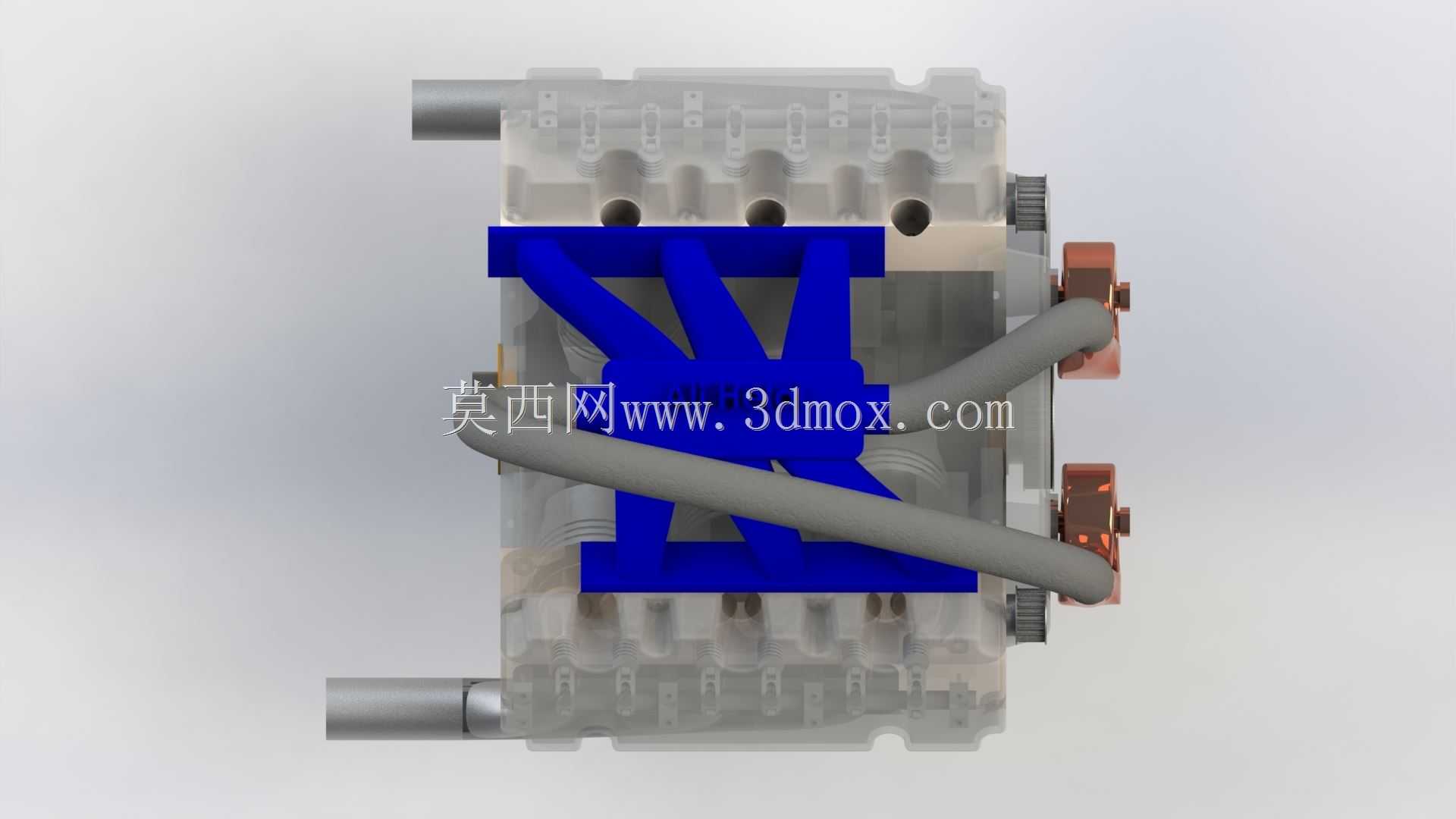

　　模型中蓝色强化结构件对应V型夹角内的主承力区域，实际工程中该位置需承受曲轴运转的交变冲击与缸体燃烧的爆发压力，设计时会通过加强筋布局优化应力分布，避免缸体在高负荷工况下出现形变。两侧半透明的缸体部分清晰呈现了缸套、冷却水道与润滑油道的走向，工程人员可借助该结构核对冷却液循环路径，排查局部散热盲区，也能验证机油回流路径是否存在节流风险。

　　外露的灰色管路对应进气或冷却系统的连接通路，其弯折半径与接口位置严格遵循实车装配规范，在三维环境中可直接模拟管路与周边线束、支架的干涉情况，减少样机阶段的返工量。两端伸出的轴段分别对应动力输出端与前端附件驱动端，安装时需匹配变速箱壳体的定位止口，同时预留发电机、空调压缩机等附件的带轮安装空间，边界尺寸需严格控制在机舱Y向与Z向的限定范围内，避免与悬架塔顶、防火板等部件发生碰撞。

　　从功能实现角度，V型布局的点火顺序可交替做功，有效降低曲轴运转的扭转振动，提升整机平顺性。模型中两侧的铜色连接件对应排气歧管的安装位，其法兰面的平面度与螺栓孔位直接影响排气密封性能，设计阶段需同步校核热态下的热膨胀位移，避免热应力导致密封失效。整体结构的装配关系完全按照实际工艺顺序搭建，从缸体、曲轴、活塞连杆组到缸盖、附件的层级清晰，可用于拆解演示装配流程，也能为逆向设计、有限元分析提供精准的几何基础，帮助结构工程师快速把握V型动力单元的布局要点与安装约束。
