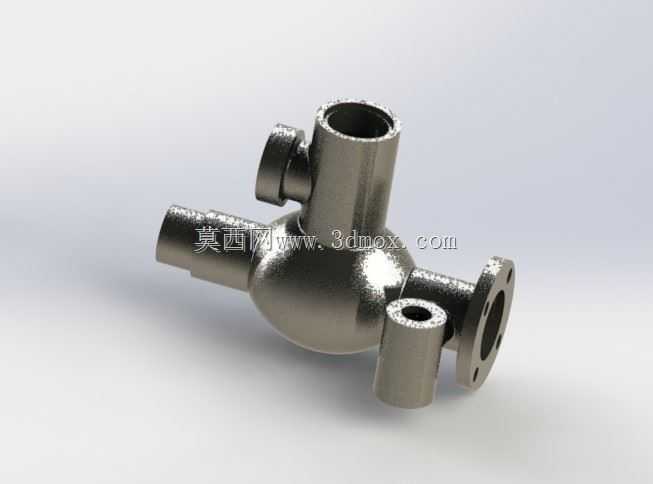

无驱动结构压力调节阀本体三维造型

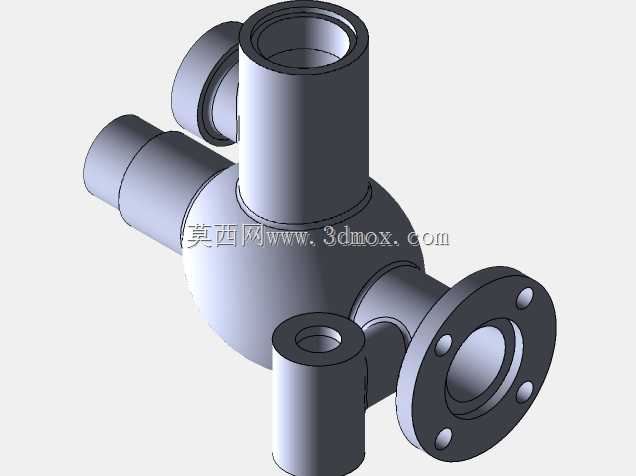

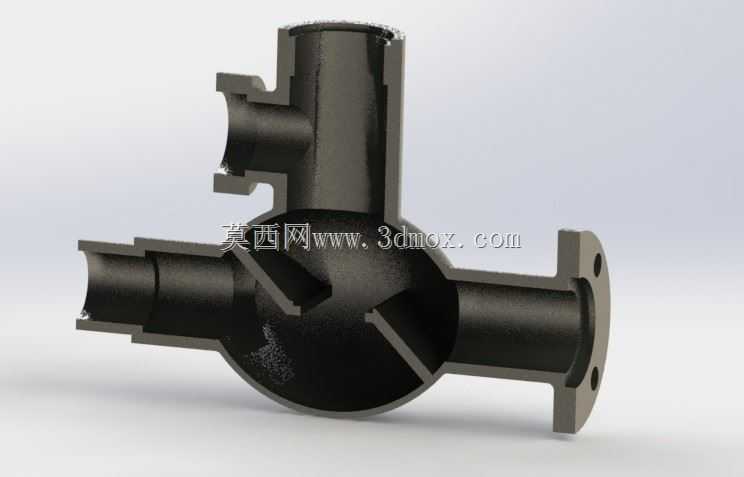

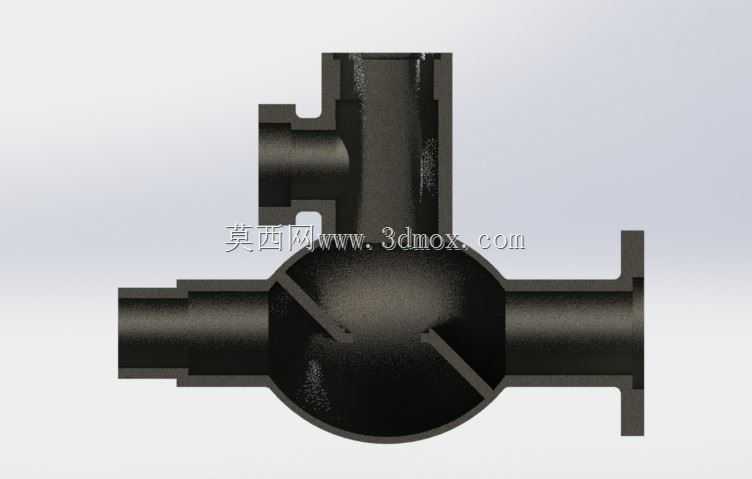

　　本次呈现的是不带机械驱动装置的压力阀本体结构造型，这类阀件本体在流体输送管路系统中承担基础压力承载与流道导向作用，常见于中小型化工流体管路、实验室气路控制单元、小型液压站支路等场景，作为整套压力调节组件的核心承载基体，后续可搭配弹簧调节组件、膜片感应部件、驱动执行机构完成完整的压力调控功能，实现管路内流体压力的阈值限定、超压泄放或者出口压力稳定输出。从结构设计思路来看，该阀体采用一体化铸造成型的主体结构，流道设计采用平滑过渡的球形汇流腔，能够有效降低流体在腔体内的紊流损失，减少介质流动过程中的压力脉动，避免直角流道带来的介质冲蚀问题，延长阀体的实际使用寿命。阀体共设置四个外接端口，其中侧方带法兰结构的端口为主管路连接端，

　　采用标准法兰连接形式，可适配同压力等级的管路法兰对接，安装时需注意法兰密封面的平面度要求，对接时需匹配对应压力等级的密封垫片，保证连接位置的密封性能；其余三个端口分别为支路接入端、压力检测端口以及调节组件安装端，不同端口的内径根据流道流量分配做了差异化设计，主通路通径大于支路通径，符合流体分流的流量匹配逻辑。从安装边界来看，该阀体主体的外接端口位置分布经过空间校核，相邻端口的外接接头、法兰螺栓的操作空间预留充足，不会出现安装工具无法操作的干涉问题，阀体底部的圆柱凸台可作为安装定位支撑面，能够直接固定在管路支架或者阀组安装板上，无需额外设计定制转接支架。在建模过程中，所有流道的转弯位置均做了圆角过渡处理，

　　壁厚根据不同位置的承压需求做了差异化设计，主体承压腔位置壁厚大于端口连接位置，既满足额定工作压力下的强度要求，也尽可能控制阀体整体重量，避免不必要的材料浪费。该本体结构未包含调节弹簧、密封阀芯、驱动手柄等活动部件，可作为阀组设计的基础基体，设计人员可根据实际工况的压力调节范围、介质特性，搭配对应的内部组件完成完整阀门的设计，也可直接用于阀组布局的干涉校核、管路系统的装配模拟，提前预判管路安装过程中可能出现的空间碰撞问题，减少现场安装的整改工作量。
