棒糖自动切制设备结构设计

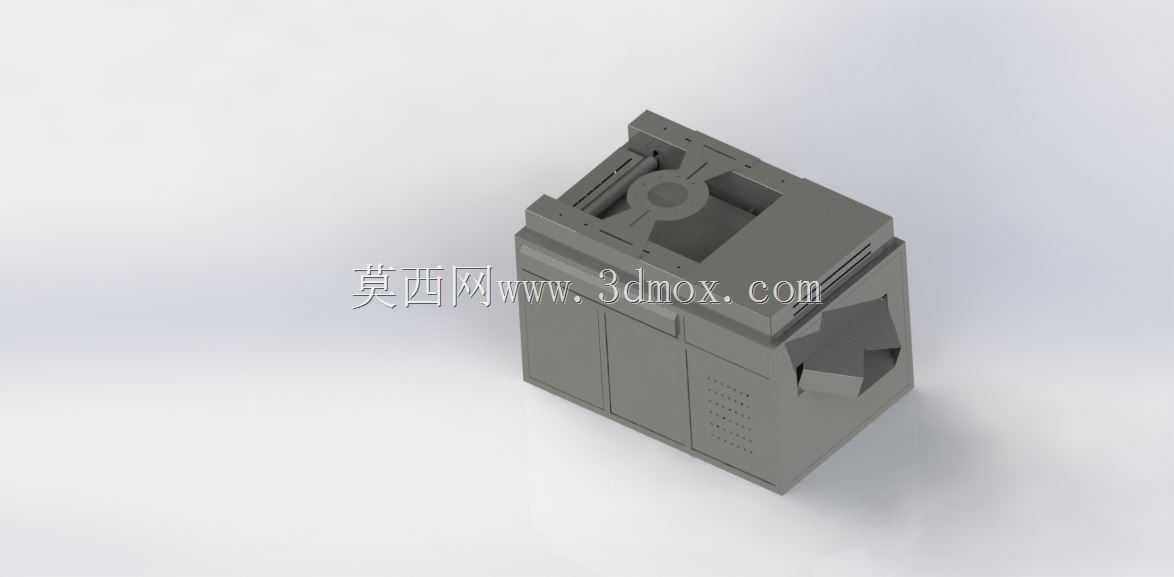

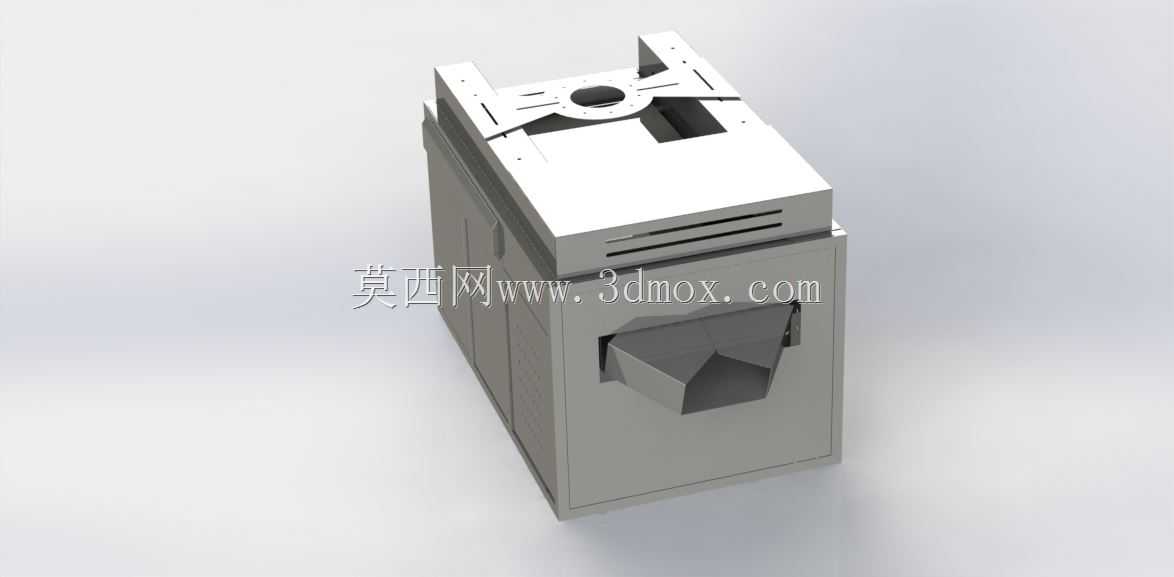

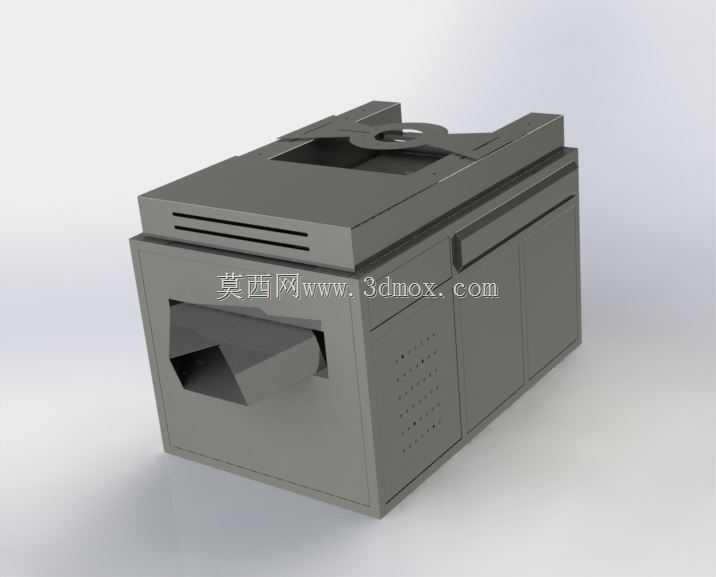

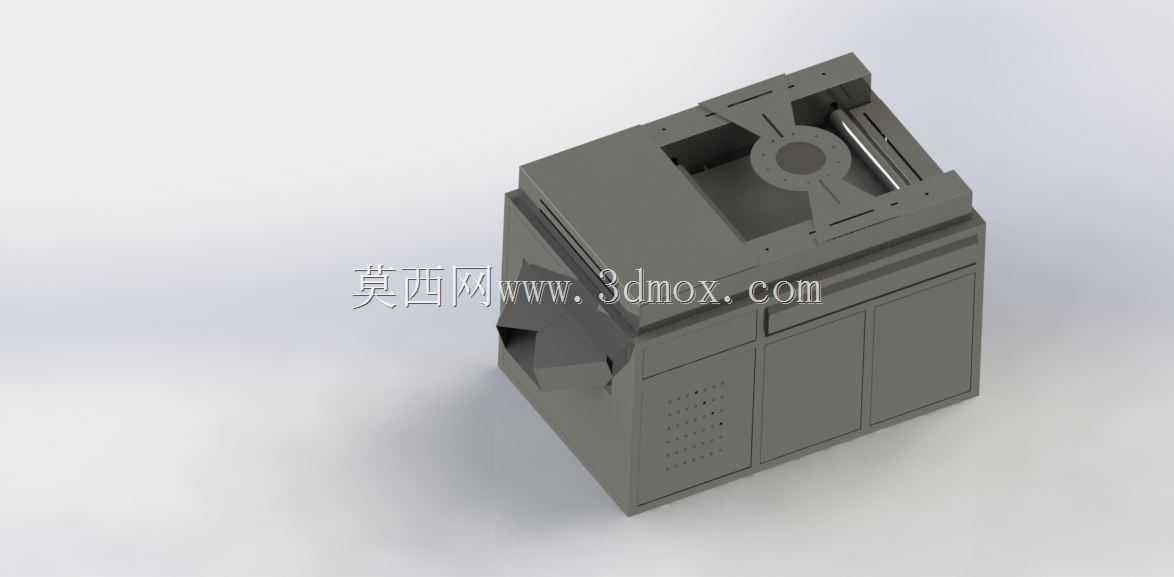

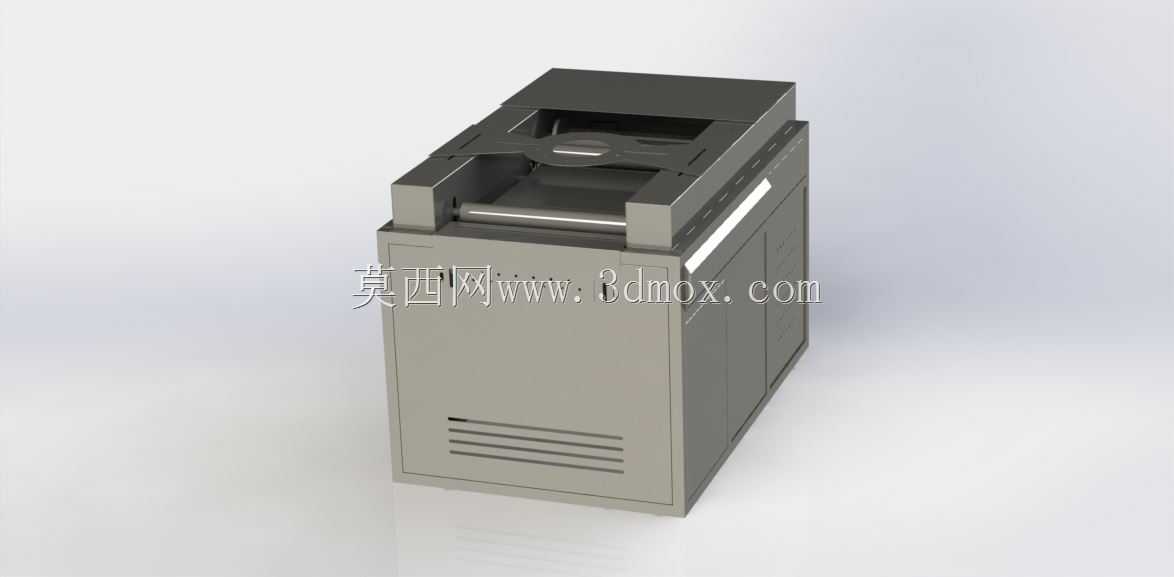

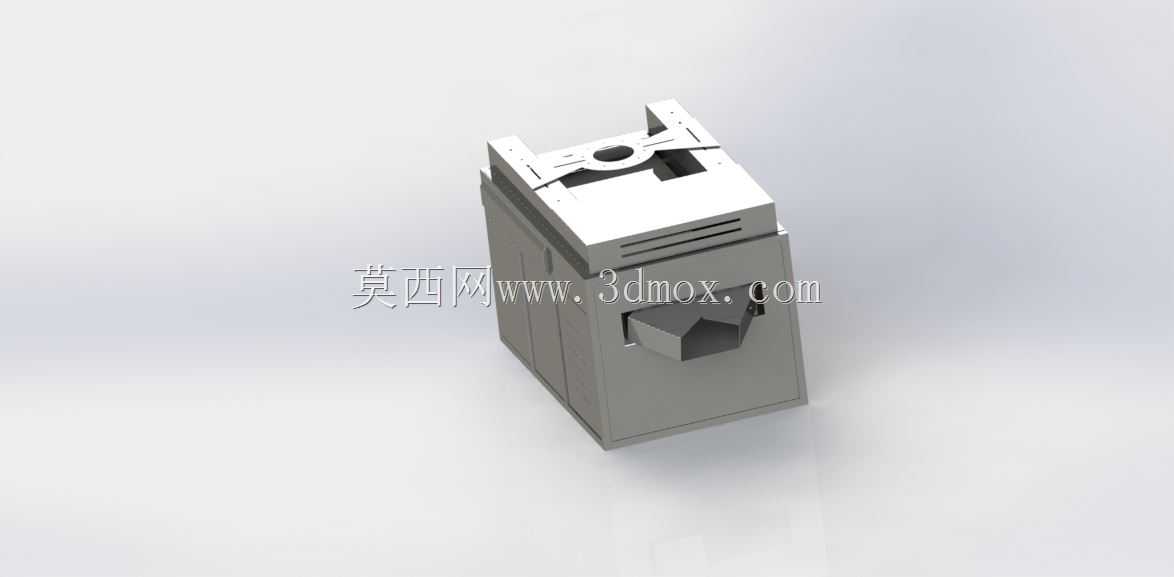

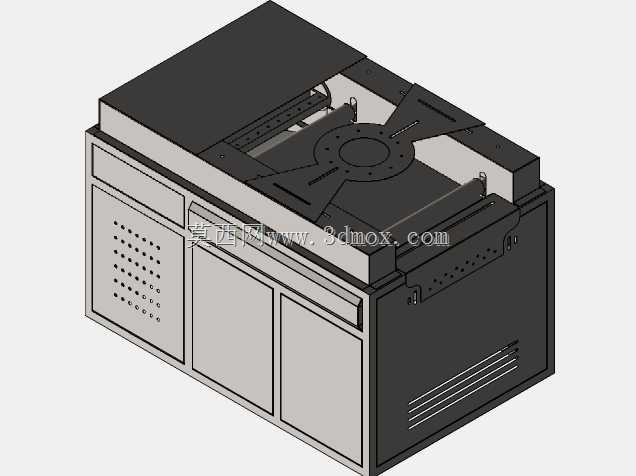

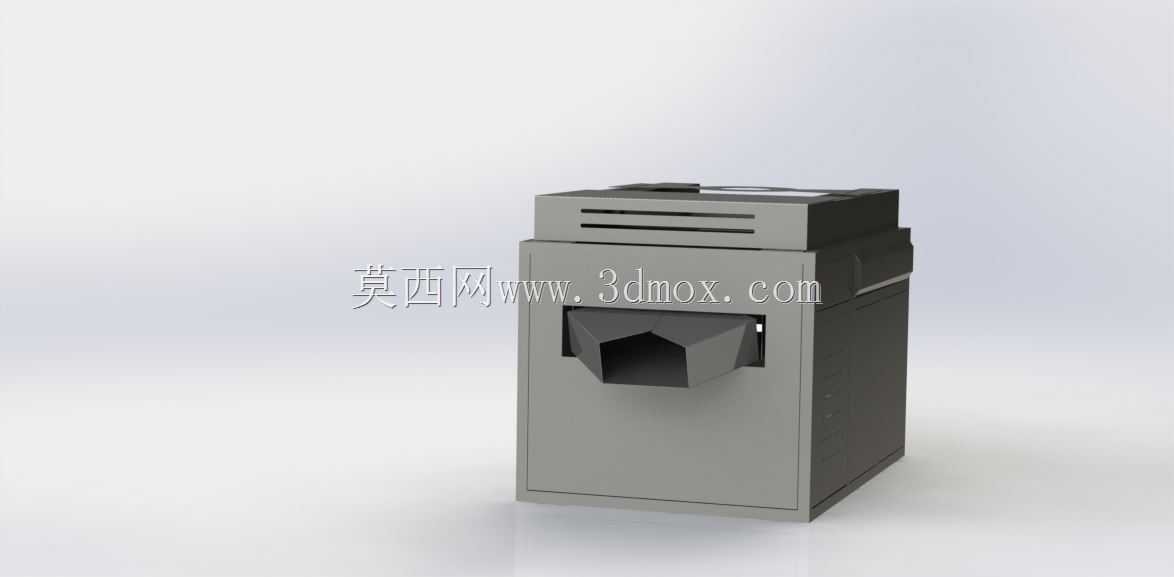

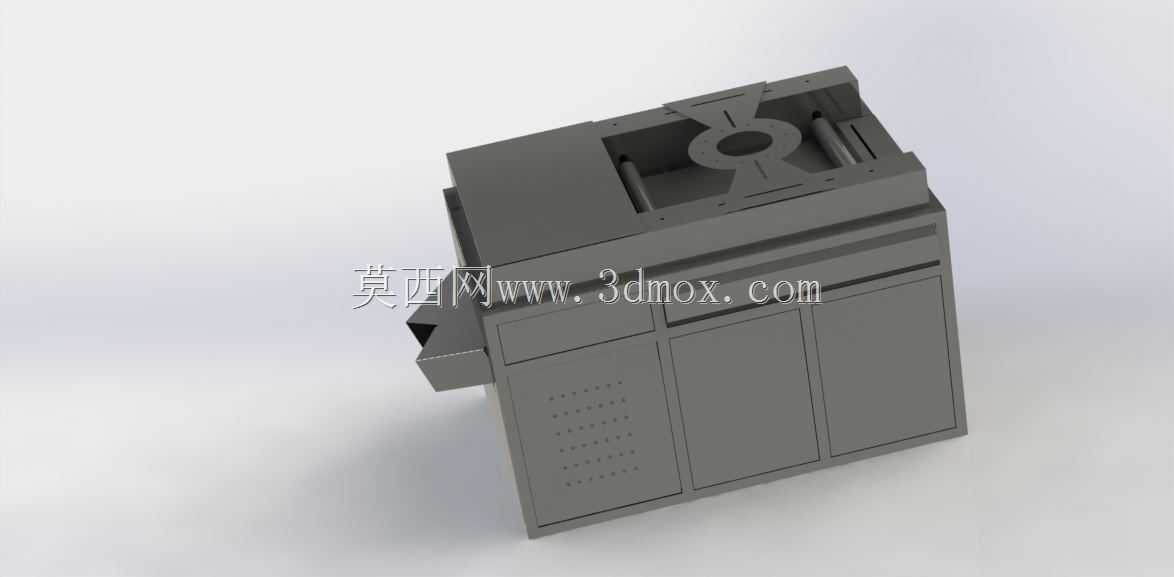

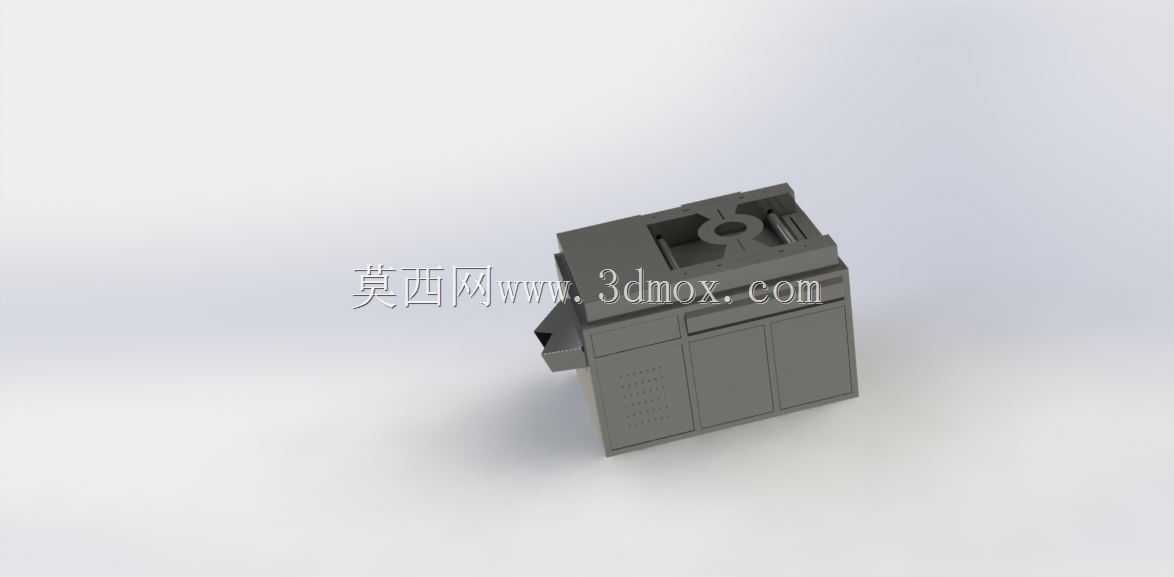

　　该设备面向棒状糖果连续化生产场景，主要完成糖棒定长切断、成型出料工序，可嵌入中小型糖果生产线，衔接前端熬糖、拉条与后端包装工位，替代人工裁切带来的长度偏差、断面不齐与卫生管控难题。整机采用立式箱体承载思路，外部以封闭钣金围合，既阻隔车间粉尘、糖屑落入传动区域，也降低运行噪声向操作面扩散；顶部预留进料与裁切执行组件安装位，侧面开设斜向出料通道，切制成型的棒糖可沿导槽自然滑落至接料盘或下游输送线，无需额外设置复杂推送机构。从结构布局看，动力与传动元件集中布置在箱体内部，维护时可拆开侧部盖板完成检修，外部操作面无突出运动件，符合食品加工设备的安全防护要求。顶部裁切工位设置定位槽与压料结构，糖条进入后先被轴向约束，再由切刀完成定长冲切，

　　能避免糖条受切向力偏移，保证断面平整、长度一致。机架采用方管焊接框架加钣金蒙皮的组合形式，刚性足以承受切刀往复动作产生的交变载荷，长期运行不易出现机架变形、切刀间隙漂移等问题。安装边界方面，设备底面为平整支撑面，可直接固定于车间地坪或生产线钢平台，四周预留操作与维护空间即可；进料口高度匹配常规糖果拉条设备出料高度，出料口可对接带式输送机或周转容器，管线接口集中在箱体背部，便于车间布线与清洁。设计过程中重点考虑了食品工况的清洁需求，外表面尽量减少凹槽与死角，糖料接触区域采用光滑坡面，糖屑不易积存，日常擦拭与冲洗都较为便利。裁切执行端的刀座与导向件采用模块化设计，更换不同规格切刀或调整定位块后，即可适配多种直径、长度的棒糖生产，

　　换型过程不需要大规模拆解机架。设备整体重心偏下，高速裁切时稳定性较好，不需要额外配置厚重的混凝土基础；箱体顶部还设置有散热槽，可将内部传动部件产生的热量及时排出，避免长时间连续运行造成温升过高。对于结构设计人员而言，该模型完整呈现了小型食品专用设备从机架承载、执行机构布局到出料导向的设计逻辑，可作为同类裁切类包装设备方案构思、干涉检查与工位布局的参考；对于生产线选型人员，则可通过模型直观评估设备占地尺寸、接口位置与上下游工位的匹配性，提前预判安装、操作与维护环节的空间需求。
