木质棘轮式传动轮结构造型设计

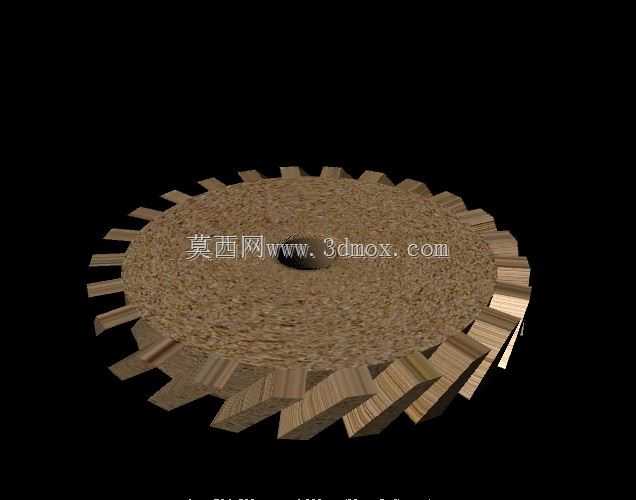

　　该轮盘构件采用周向均匀排布的斜向齿块结构，整体为扁平盘状构型，中心预留同轴安装通孔，可直接穿入传动轴完成周向定位，适配间歇进给、单向锁止类传动机构的装配需求。这类齿形轮盘常应用在小型木工机械进给机构、教具演示传动台、轻载输送线的止逆结构中，依靠齿块的倾斜角度实现单向啮合传动，反向转动时齿块会自然滑出啮合位，避免机构反转引发的工位偏移或物料回退。从结构设计逻辑来看，轮盘主体采用一体化盘基加分立齿块的组合构型，盘基承担整体的径向支撑与扭矩传递功能，外周齿块采用等角度阵列排布，每个齿块的啮合面保持统一倾斜角度，非啮合面做平滑过渡处理，能在啮合过程中减少接触冲击，降低运行噪音。齿块与盘基的衔接位置做了加宽过渡处理，避免齿根位置出现应力集中，

　　在轻载工况下可承受持续的周向剪切力，延长构件的使用寿命。建模过程中优先以中心孔轴线为整个零件的装配基准，所有齿块的阵列角度、径向伸出长度、轴向厚度均围绕该基准做参数化定义，方便后续根据不同的安装空间调整齿块数量与整体外径。中心安装孔的孔径可根据适配的传动轴直径做匹配调整，孔壁可根据需求加装键槽或紧定螺钉位，实现轮盘与轴的周向锁止，防止传动过程中出现相对打滑。从安装边界来看，该轮盘的轴向厚度较小，安装时仅需在传动轴上预留对应宽度的装配空间，两侧可搭配轴用挡圈或锁紧螺母完成轴向限位，不需要额外设计复杂的支撑基座。轮盘的外径由齿块的径向伸出长度决定，设计时可根据啮合件的中心距调整齿块长度，保证啮合深度处于合理区间，

　　既不会因为啮合过浅导致跳齿，也不会因为啮合过深引发卡滞。木质材质的选用让该构件更适合教学演示、手工机械创作这类低载荷场景，相比金属构件具备自重轻、加工难度低、运行噪音小的特点，同时齿形表面的自然纹理也能直观展示啮合接触的位置，方便演示传动原理。在实际装配时，需要保证轮盘的端面与传动轴轴线保持垂直，避免齿块啮合时出现偏载，导致局部齿块受力过大出现断裂。如果用于长期运行的轻载设备，还可在齿块啮合面添加耐磨涂层，降低反复接触带来的磨损，维持齿形的尺寸精度。整个结构没有冗余的复杂特征，所有尺寸都围绕传动功能与安装便利性设定，既可以直接作为实物加工的参考模型，也能用于机械原理演示的三维场景搭建，帮助设计人员直观理解棘轮类构件的啮合逻辑与空间布局。
