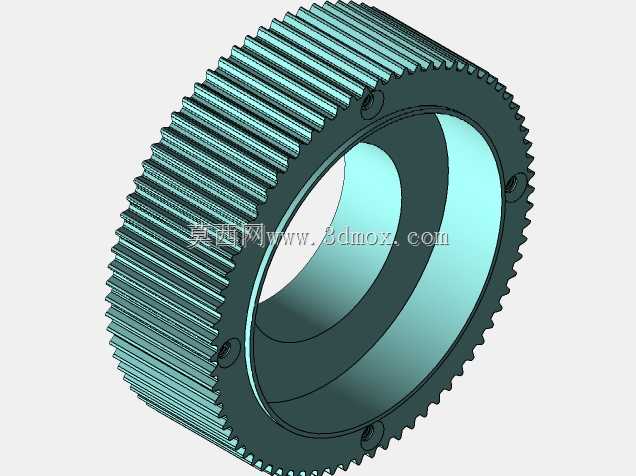

带同步带轮结构的内齿排挡传动构件

　　该传动构件常见于中小功率的变速传动场景，在轻工输送设备、小型动力传输单元中承担动力换向、转速匹配的作用，其结构融合了内齿啮合与同步带传动的双重特性，可在紧凑安装空间内实现两路动力的同步传递，减少单独设置传动轮带来的空间占用与装配误差累积。从结构设计来看，构件主体为环形薄壁结构，外圈加工有等距T型齿槽，用于适配T5规格同步带，齿槽的齿形公差、节距精度严格匹配同步带啮合要求，避免带传动过程中出现跳齿、打滑问题，齿面粗糙度控制在合理区间，降低同步带运行过程中的磨损速率，延长带体使用寿命。内圈加工有连续渐开线内齿，可与对应规格的外齿轮啮合，实现同轴动力的输入或输出，内齿与外齿圈的同轴度、端面跳动公差经过严格校核，保证啮合过程中齿面接触均匀，

　　避免偏载导致的齿面点蚀、断齿问题。构件端面均匀分布有多个螺纹安装孔，用于实现构件与安装基座、连接法兰的固定，安装孔的位置度公差满足装配时的互换性要求，无需现场配做即可完成精准装配。设计过程中，针对薄壁环形件的加工变形问题，在齿圈与安装端面的过渡位置设置了合理的加强圆角，既降低了热处理过程中的应力集中风险，也减少了车削、滚齿加工过程中的装夹变形，保证成品的形位公差符合设计要求。安装边界方面，构件的轴向宽度、内外径尺寸经过适配优化，可直接替换同规格的常规内齿圈或同步带轮，无需对原有安装腔体做额外改造，适配现有设备的升级改造需求。在实际运行过程中，该构件可同时完成同步带侧的平行轴动力传输与内齿侧的同轴动力传递，简化传动链结构，减少传动环节的功率损耗，在低速轻载的传动场景下，传动效率可保持在较高水平，同时兼顾运行平稳性与噪音控制要求，适合对安装空间有严格限制、需要集成多路传动的设备使用。
