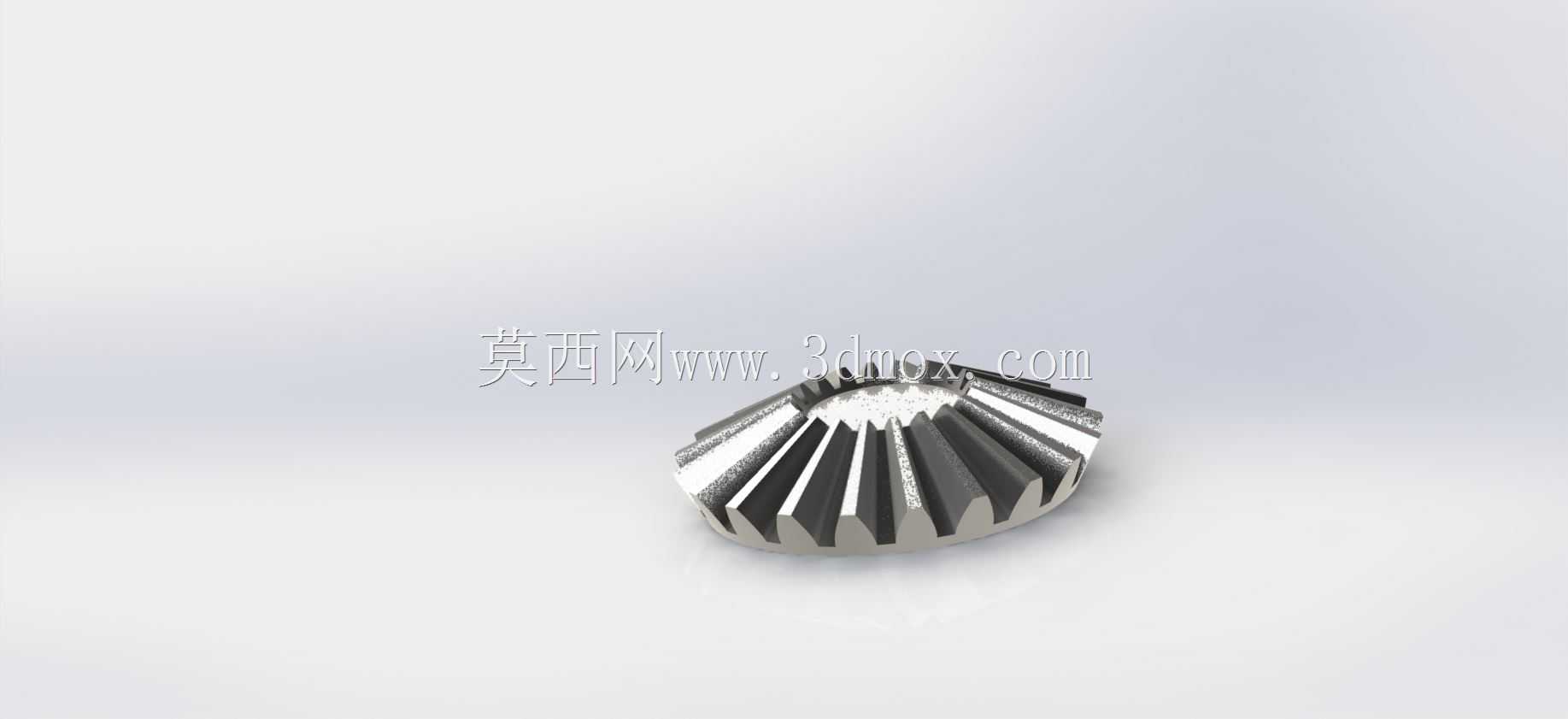

参数化设计锥齿传动构件

　　这类锥齿构件多用于相交轴间的动力传递场景，常见于差速机构、机床主轴传动箱、小型农机转向传动单元以及轻工设备的变向传动工位，核心作用是在两轴轴线呈固定夹角的安装空间内，完成扭矩与转速的稳定传递，适配需要改变动力传输方向的装配需求。从实际使用的工况来看，这类锥齿的啮合精度直接决定传动环节的噪音水平、传动效率与服役寿命，齿面接触区域的偏移会直接导致偏磨、打齿等失效问题，因此设计阶段的齿形参数匹配是核心环节。本次设计采用方程式驱动的参数化建模逻辑，没有采用常规的拉伸切除拼合齿形的方式，而是基于锥齿轮的球面渐开线生成原理，通过参数关联将模数、齿数、压力角、分锥角、齿顶高系数、顶隙系数等核心参数与齿面轮廓、齿根过渡曲面做全关联，

　　调整任意基础参数时整个齿形、轮体结构会同步更新，省去重复建模的冗余工作，也能保证齿形的几何精度符合啮合原理要求，避免手动绘制齿形带来的轮廓误差。从结构边界来看，轮体的背锥面、安装定位端面、中心轴孔的同轴度公差需要严格控制，安装时需保证配对齿轮的节锥顶点重合，否则会出现齿面接触不均的问题；齿根部分做了符合强度要求的过渡圆角，避免应力集中导致的轮齿断裂，齿顶部分的修缘量匹配常规传动的啮合冲击缓冲需求，能有效降低高速传动时的齿面撞击噪音。在实际选型适配时，需要结合安装空间的轴交角、传动比要求、传递扭矩上限来匹配对应参数的锥齿，同时要预留足够的润滑空间，保证啮合面能形成稳定油膜，这类参数化构建的锥齿模型可以直接导入装配体做干涉检查、运动仿真验证，也能直接导出工程图标注形位公差用于加工环节，适配不同传动场景的定制化修改需求，不需要从零开始重构齿形结构，能大幅缩短设计迭代的周期。
