多段阶梯传动轴机械加工工程图纸

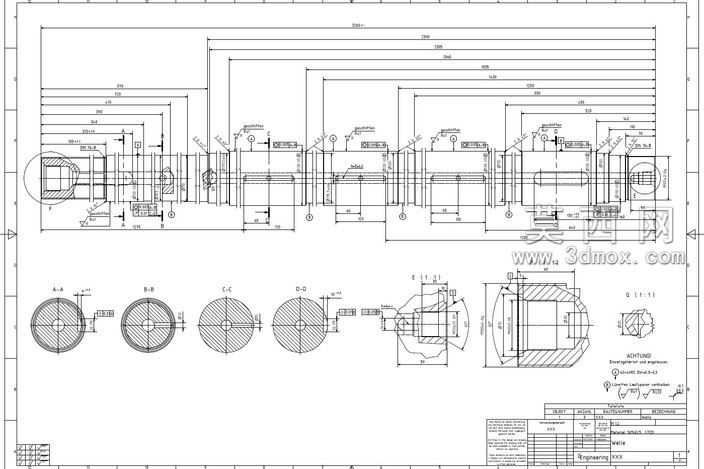

本作品为多段阶梯结构传动轴的全套机械加工工程图纸，采用三维建模软件完成参数化设计后导出标准二维工程视图，完整覆盖轴类零件加工所需的全部尺寸标注、形位公差与技术要求。建模阶段首先梳理传动轴的功能逻辑，该轴作为传动系统核心承载部件，需依次适配轴承安装位、齿轮配合段、联轴器连接端、密封组件槽等多组功能结构，因此采用多段变径的阶梯式构型，通过不同轴径的台阶实现各装配件的轴向定位，避免传动过程中出现零部件窜动问题。建模过程中严格遵循机械设计标准，对每一段轴径的公差配合、表面粗糙度要求进行参数化定义，轴承配合段采用IT6级精度公差，表面粗糙度要求达到Ra1.6，保障轴承装配后的同轴度与运转稳定性；齿轮安装段预留标准键槽结构，键槽的对称度、深度公差均按传动件配合要求设定，确保扭矩传递过程中无应力集中风险；轴端设计有内螺纹孔与定位止口，方便与联轴器或动力输入端进行刚性连接，同时在轴肩位置设计有退刀槽、越程槽结构，满足车削、磨削加工的工艺需求，避免加工过程中出现刀具干涉问题。图纸视图排布逻辑清晰，主视图采用全剖视展示轴的整体轴向结构与各段尺寸关系，下方对应排布各关键截面的断面视图，清晰展示不同位置的外圆轮廓、键槽结构、内孔构型，同时对圆角、倒角、退刀槽等细部结构进行局部放大标注，避免加工过程中出现尺寸遗漏。材质选用上适配传动轴的载荷特性，推荐采用40Cr调质处理，表面淬火硬度达到HRC45-50，既保障轴芯部的韧性以承受交变弯曲载荷与扭转载荷，又提升配合表面的耐磨性，延长零件使用寿命。整套图纸的标注逻辑完全贴合机械加工的工艺流程，从下料、粗车、精车、铣键槽、磨削、热处理到终检的每一道工序，都能在图纸上找到对应的尺寸基准与公差要求，可直接用于指导车间的实际加工生产，也可作为轴类零件设计的参考模板，帮助设计人员快速掌握阶梯传动轴的构型要点、公差匹配规则与工艺性优化方法。
