1MW电阻负载组CFD热流仿真结构方案

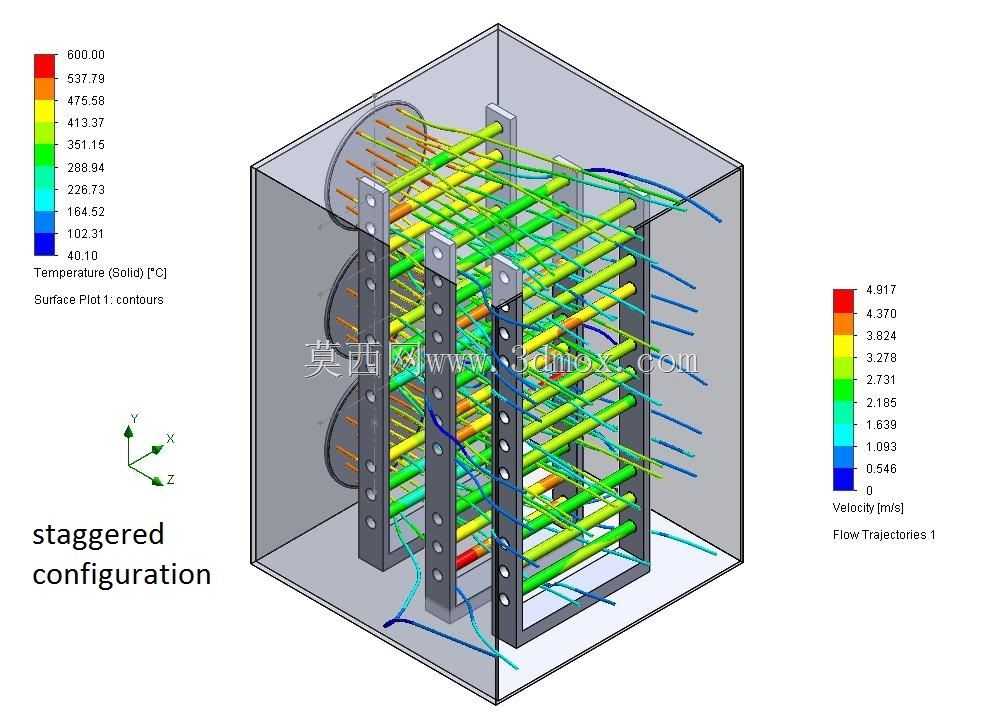

　　在大功率电阻负载测试场景中，负载组的散热设计直接决定设备运行稳定性与寿命，1MW级负载因发热功率密度高，常规自然冷却完全无法满足温控要求，必须采用强制风冷方案，而风道结构与发热元件排布是决定散热效率的核心因素。该方案针对1MW电阻负载组开展计算流体力学模拟，核心验证交错式发热元件排布对空气强制对流效率的提升效果，整套冷却系统配置3台轴流风机提供风压，在20Pa静压工况下风道内平均流速可达4.1m/s，能够持续带走电阻元件通电产生的大量焦耳热。从结构设计逻辑来看，发热元件采用错列排布时，空气流经元件间隙会不断被扰动，边界层被持续破坏，避免了顺排结构中气流沿固定流道流动、换热效率随流道延伸快速衰减的问题，

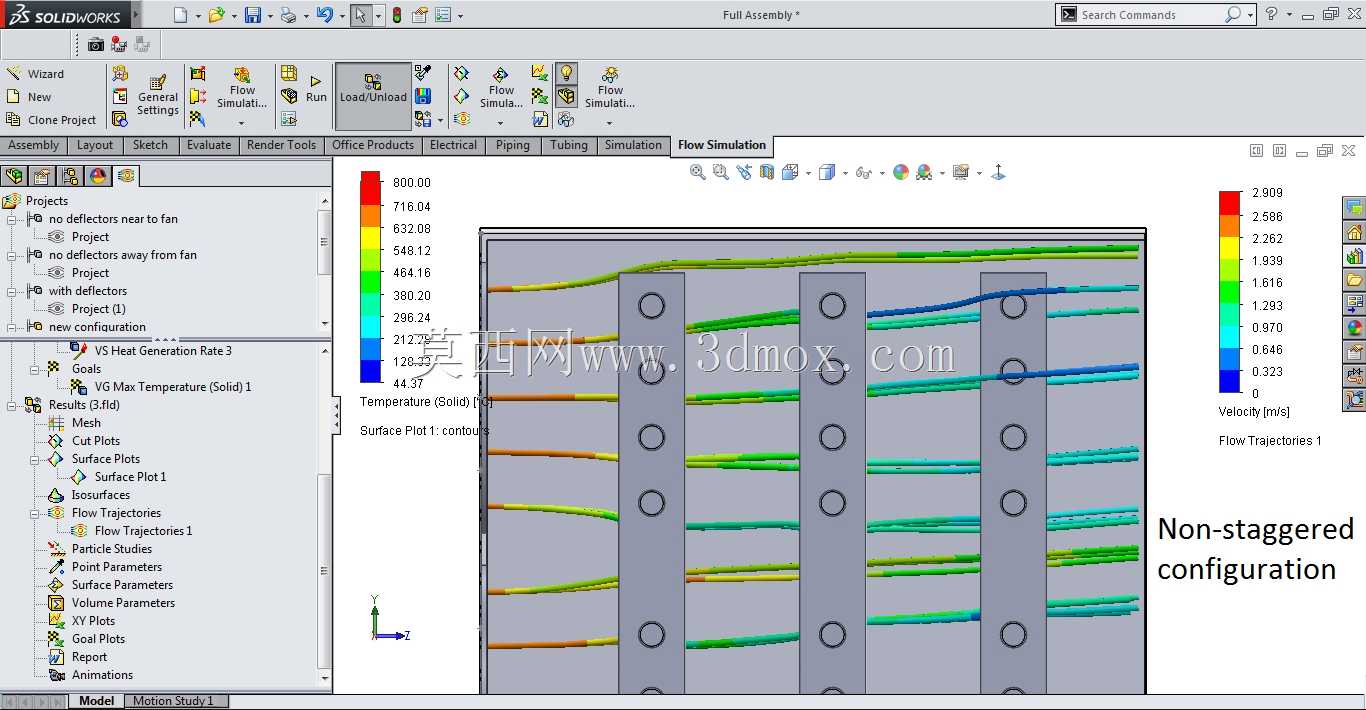

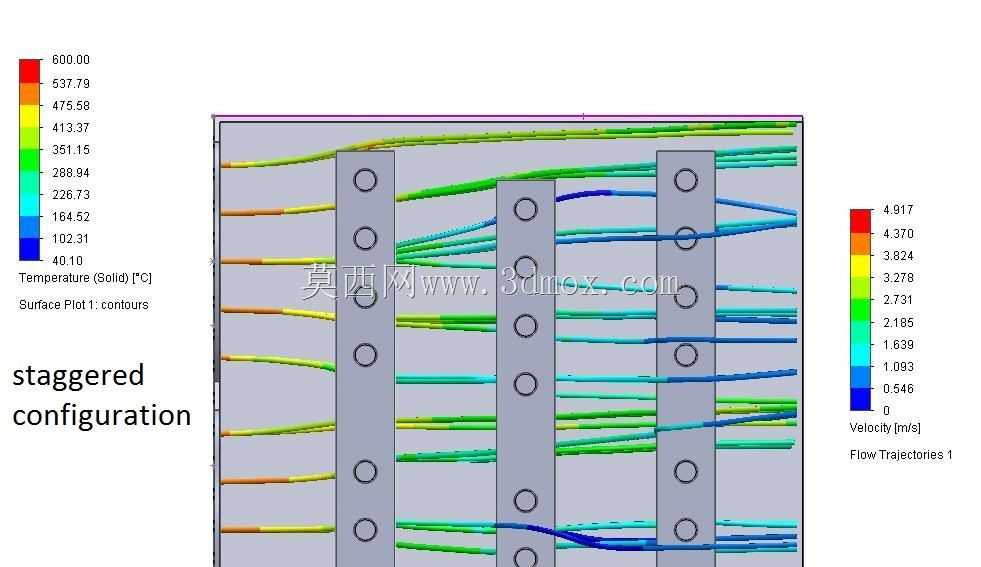

　　仿真数据显示错列结构下负载组内部最高温度约600摄氏度，相比顺排结构800摄氏度的最高温，温控效果提升十分显著，能够有效避免电阻元件因长期超温出现绝缘老化、阻值漂移等故障。在安装边界设计上，整套负载组采用封闭箱式结构，风机安装于箱体侧端面，进风侧对应发热元件排布区域设置导流结构，避免风道内出现涡流死区，发热元件通过两端绝缘支架固定，支架预留足够的通风间隙，同时兼顾元件固定强度与通风阻力要求，箱体外形尺寸适配标准工业柜安装空间，侧部预留接线与维护开口，可直接集成到大功率测试系统中。实际工程应用中，这类负载组多用于发电机组、UPS电源、大功率充电桩的带载测试场景，能够模拟真实用电负载的功率消耗，验证被测设备的带载能力与运行稳定性，而热仿真阶段的结构优化，能够大幅减少后期样机试制的改模次数，缩短研发周期，同时避免散热冗余设计带来的成本浪费，错列排布的结构方案在同等散热要求下，可降低风机配置功率，减少设备运行时的风噪与能耗。
