集成电路单元CFD风冷散热流场仿真结构

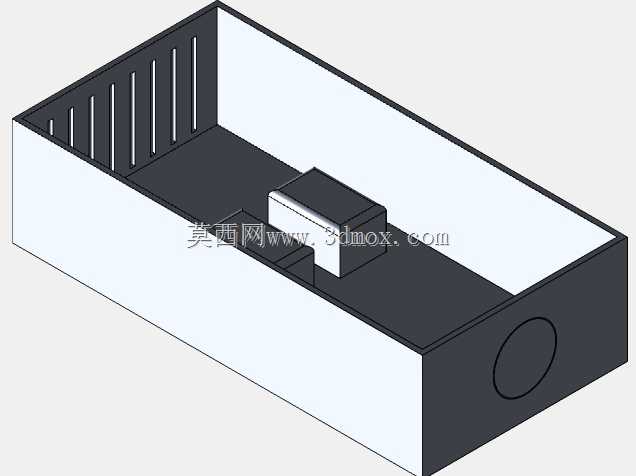

　　在密闭电子设备腔体的热设计环节，风冷散热是中小功率集成电子单元最常用的温控方案，这套仿真结构完整还原了密闭腔体内双芯片布局下的轴流风扇冷却全流程，可直接为工控板卡、嵌入式计算单元的热结构设计提供流场与温度场的参考依据。从实际工程应用来看，这类带强迫风冷的集成电路单元常部署在工业控制机柜、小型嵌入式计算终端、车载电子控制盒这类空间受限的密闭腔体中，腔体本身没有大面积自然散热的外表面，必须依靠内置风扇形成定向气流带走芯片工作产生的热量，避免芯片结温超过阈值引发性能降频甚至硬件损坏。设计过程中首先要匹配腔体的安装边界，腔体的进出风位置分别设置在腔体两侧壁面，进风侧开设均匀排布的通风孔阵列，

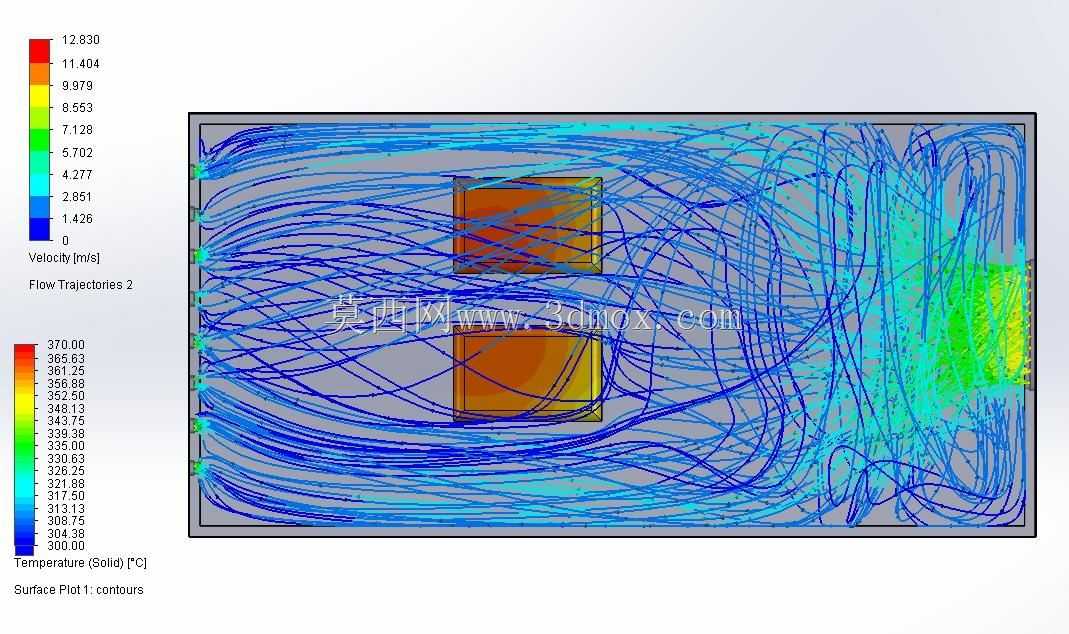

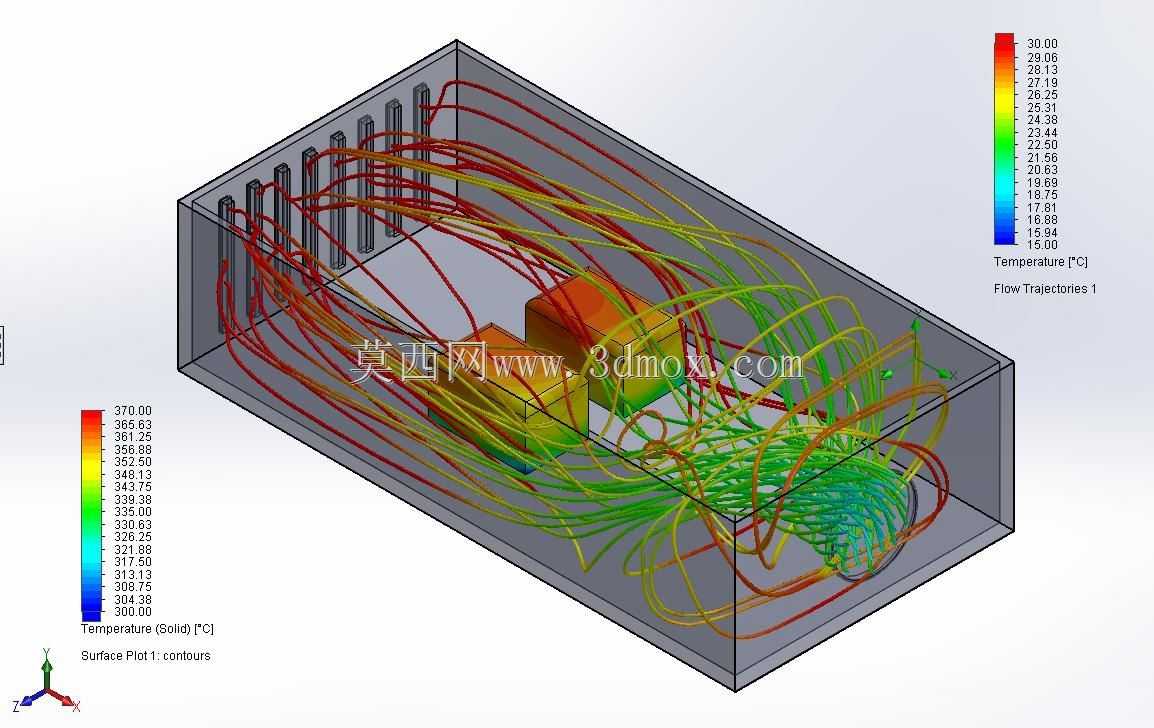

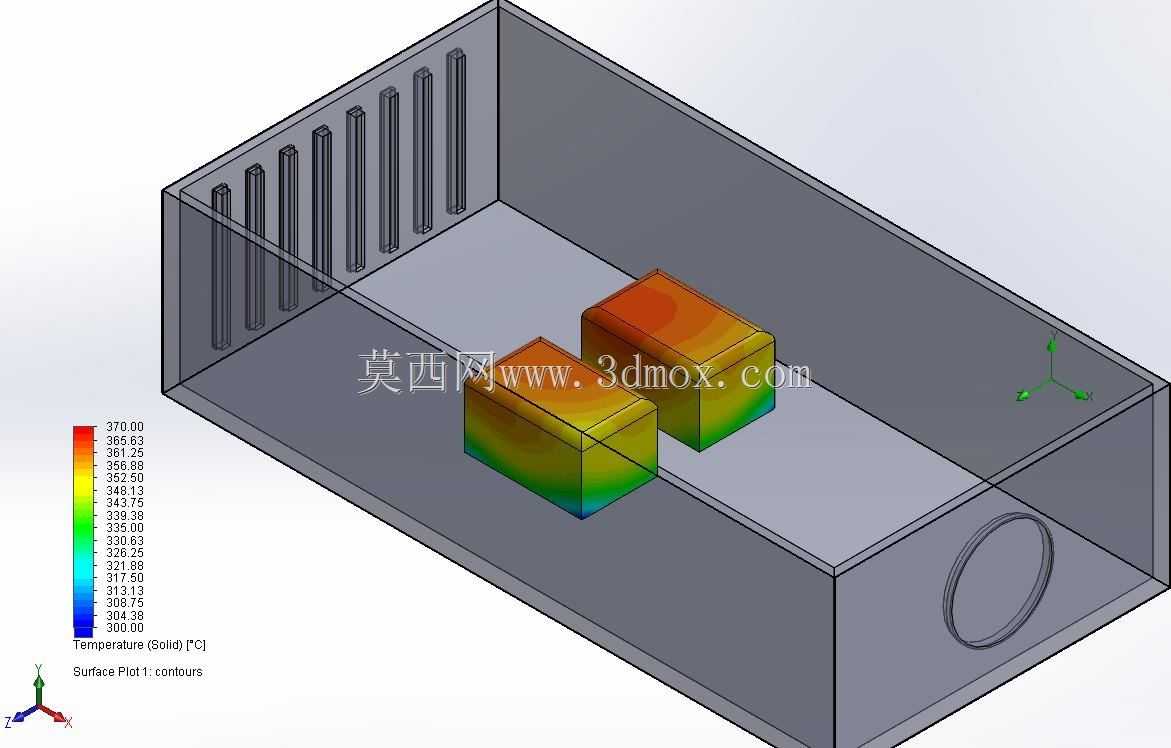

　　出风侧对应轴流风扇的安装位预留与风扇外框匹配的方形安装孔，安装孔周边预留螺丝固定位，保证风扇安装后与壁面贴合无漏风间隙，避免气流短路降低散热效率。腔体内部的两个发热集成电路单元采用上下错位排布，避开气流直吹的死区位置，芯片与腔体内部的支撑凸台直接贴合，凸台高度统一保证芯片表面与气流通道的距离一致，让气流可以同时扫过两个芯片的上表面与侧部间隙。从仿真呈现的流场轨迹可以看出，气流从进风侧进入腔体后，会在腔体内壁的导流作用下形成覆盖整个腔体截面的流动路径，不会在边角位置形成滞流区，上下两个芯片的周边气流速度保持在合理区间，既不会因为流速过高带来额外的风噪与风扇功耗，也不会因为流速过低导致热量堆积。温度场的分布结果显示，

　　芯片核心发热区域的表面温度从中心向边缘逐步递减，气流经过芯片表面后携带热量向出风侧流动，最终通过风扇排出腔体，整个流道没有出现明显的热风回流现象，进出风的压差匹配常规12V直流轴流风扇的风压参数，不需要选用高转速高噪音的风扇即可满足散热需求。在结构安装边界上，整个腔体的内部尺寸适配常规120mm规格轴流风扇的安装尺寸，芯片的安装位置预留了标准封装芯片的焊盘与固定空间，腔体壁面的厚度满足常规塑料注塑或者金属钣金加工的工艺要求，不需要额外增加特殊工艺即可完成加工生产，可直接移植到同功率等级的电子设备热设计方案中，减少前期热仿真的重复建模工作量，帮助结构工程师快速评估风冷方案的可行性，调整芯片布局与风扇选型参数。
