电机驱动卧式离心泵成套装配结构

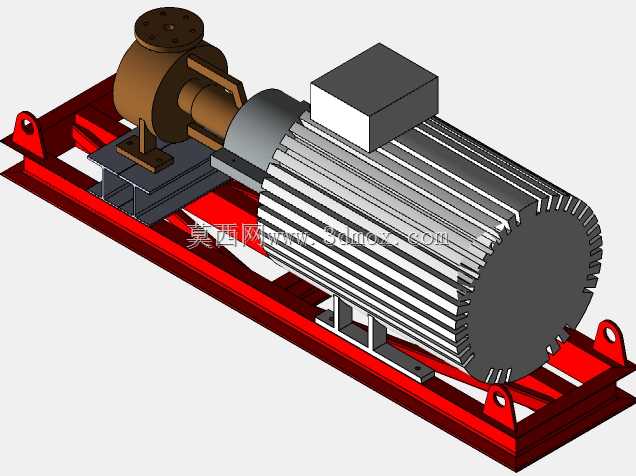

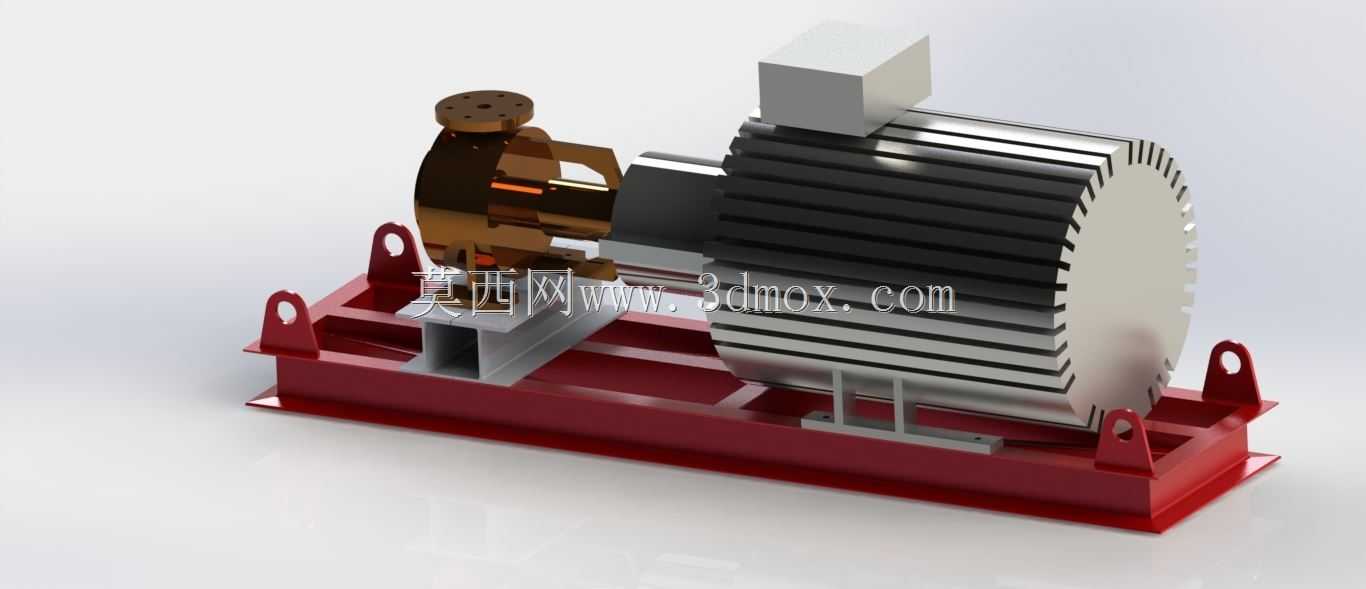

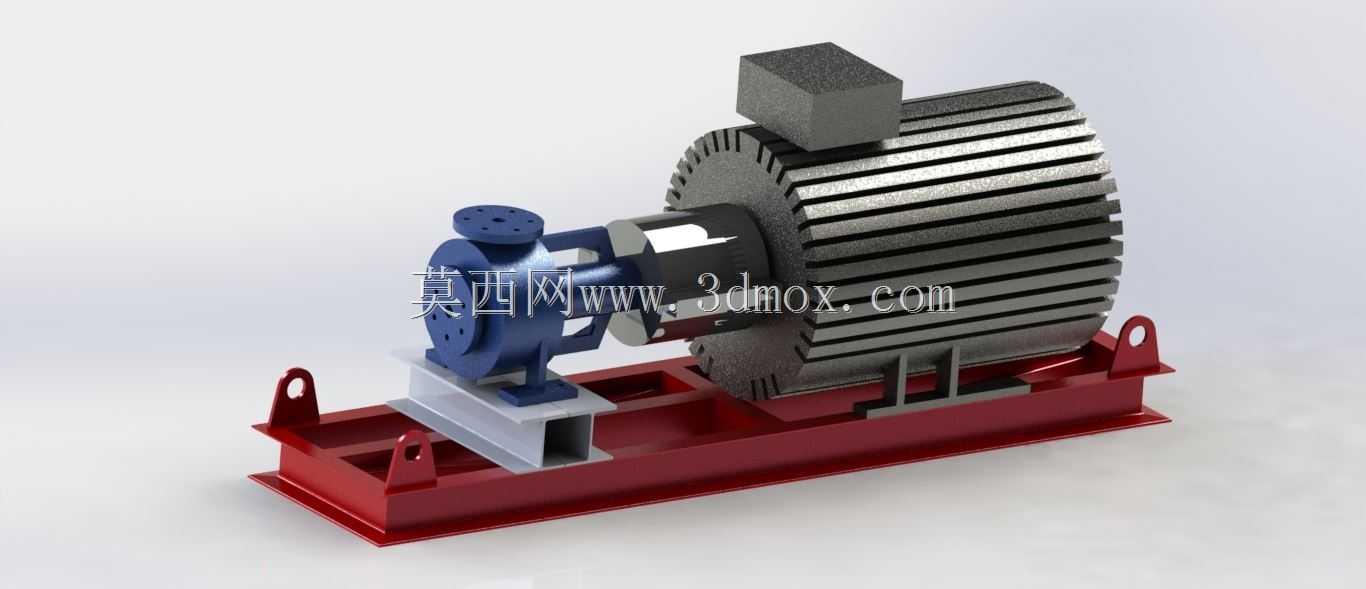

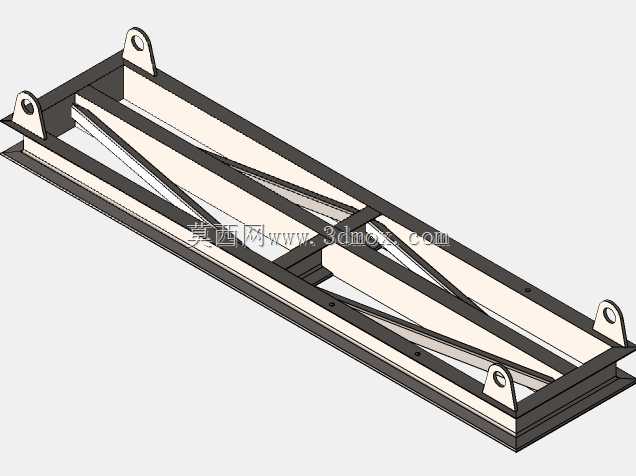

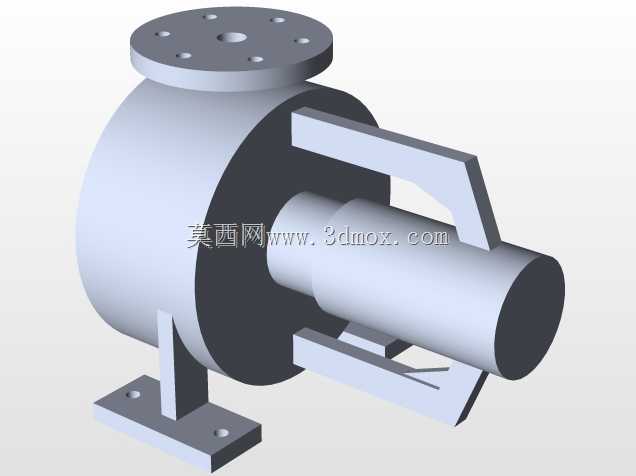

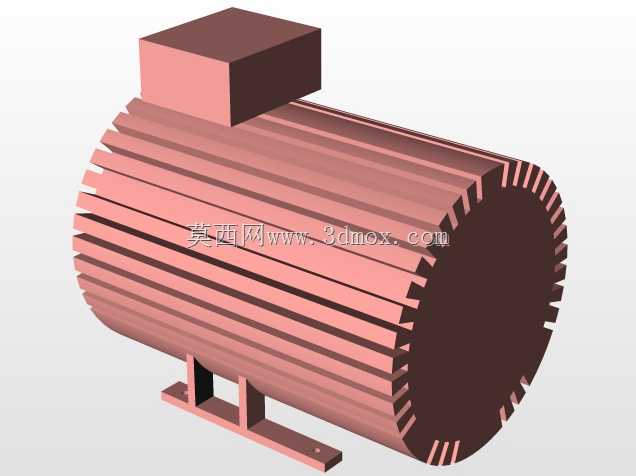

该泵组主要面向工业流体输送场景设计，可广泛应用于生产循环供水、工艺介质增压、给排水系统、冷却循环回路等工况，承担液态介质的输送与压力提升功能，能够适配清水、低腐蚀性工业流体等多种介质的输送需求，是工业生产、市政供排、暖通循环等领域的核心动力输送设备。整套设备采用电机与泵体直联同轴的传动结构，省去了中间传动环节的冗余部件，既降低了传动过程中的能量损耗，也减少了易损件数量，提升了整体运行的可靠性。泵体端采用蜗壳式流道结构设计，叶轮与泵腔的配合间隙经过优化，能够在运行时形成稳定的离心力场，将入口处的介质通过叶轮高速旋转获得动能与压力能，再通过蜗壳流道的导流作用平稳输送至出口管路，保证介质输送的压力稳定与流量均匀。动力端采用卧式鼠笼式电机结构，外壳设置密集的轴向散热筋，能够在设备连续运行时通过自然风冷快速带走电机工作产生的热量，避免电机因温升过高出现绝缘老化、性能衰减等问题，适配长时间连续运行的工况需求。整套设备集成安装在一体式钢制撬座上，撬座采用型钢焊接成型的框架结构，具备足够的结构刚度与承重能力，能够承受电机与泵体运行时产生的静载荷与振动载荷，避免运行过程中出现底座变形、同轴度偏移等问题。撬座上预留了与泵体、电机对应的安装定位面，电机与泵体分别通过独立的安装支架固定在撬座上，其中泵体支架设置了高度调整余量，能够在装配时精准调整泵轴与电机轴的同轴度，保证两轴的对中精度，降低运行时的振动与轴承磨损。撬座两端焊接有一体式吊耳结构，吊耳的焊接位置经过重心核算，能够在设备吊装转运时保证起吊平衡，避免设备倾斜磕碰，方便现场的安装就位与转运移位。在安装边界方面，撬座底部为平面安装基准，可直接固定在混凝土基础或钢制安装平台上，安装时无需额外制作复杂的支撑结构，能够大幅缩短现场安装的调试周期；设备的进出口法兰位置预留了标准管路对接空间，方便与现场管路系统快速连接，电机接线盒位置预留了足够的接线操作空间，便于电气线路的敷设与接线作业。整套结构的布局紧凑合理，动力端与泵体端的检修空间预留充足，日常维护时可快速完成轴承润滑、密封件更换、叶轮清理等作业，无需对整套设备进行大范围拆解，有效降低了后期的运维成本与停机维护时间。
