起重作业用单滑轮吊钩结构设计

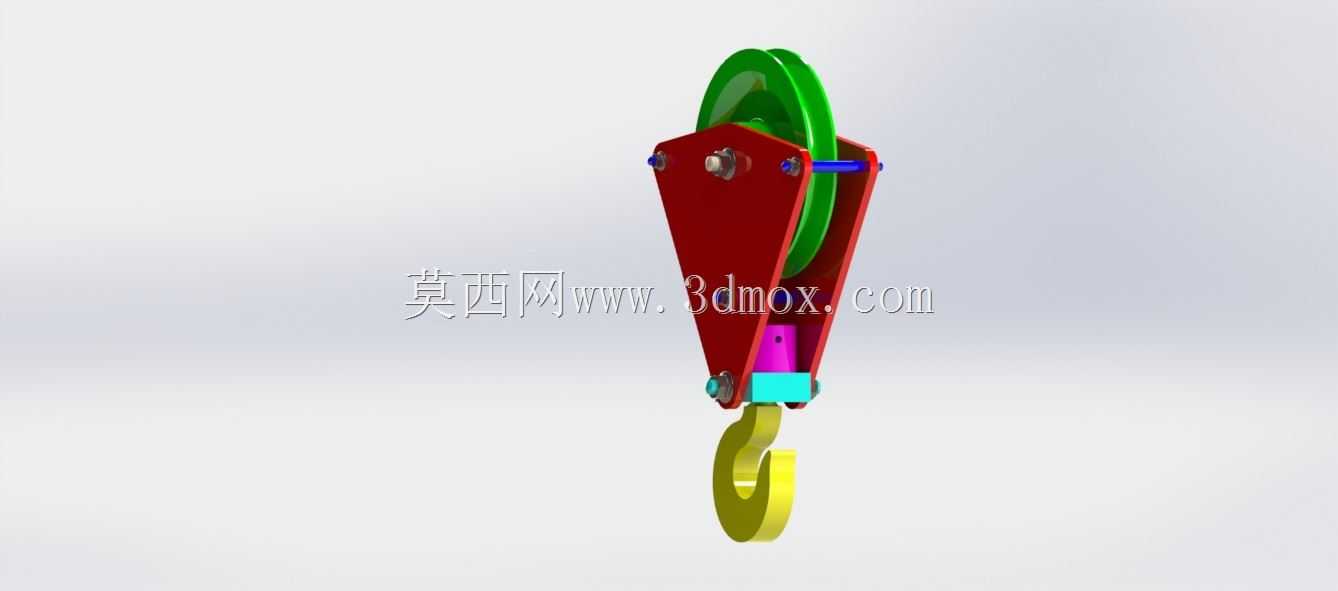

　　在车间物料转运、小型设备吊装、户外轻型起重作业场景里，单滑轮吊钩是改变钢索受力方向、承载吊重的核心执行部件，这类吊具常配套手动葫芦、小型卷扬机、轻型门式吊机使用，适配1吨到5吨区间的常规轻型吊重需求，相比多滑轮组吊钩结构更紧凑，自重更轻，在作业空间受限的厂房内部、设备检修现场的适配性更强。从结构设计逻辑来看，该吊钩的滑轮护板采用双侧对称夹板式结构，夹板通过横向销轴完成定位锁紧，既给中部滑轮提供稳定的转动支撑，也能避免钢索从滑轮绳槽脱出，护板下部预留的吊钩连接位采用铰接结构，让吊钩可沿垂直方向小幅度摆动，抵消起吊过程中重物的小幅晃动带来的侧向力，避免钢索与滑轮槽出现偏磨。滑轮部分的绳槽弧度按照常规起重钢索的直径公差做了适配设计，

　　槽底圆弧半径略大于钢索公称半径，保证钢索受力时能均匀贴合槽底，不会出现局部应力集中压损钢索的情况，滑轮与中心销轴之间预留了转动间隙，可配套自润滑衬套使用，减少长期转动带来的磨损，降低日常维护的频次。吊钩本体采用带防脱卡舌的锻造钩型结构，钩头的弯曲弧度按照起重吊具的受力规范设计，钩身截面做了渐变处理，在钩颈受力最大的位置适当增加截面厚度，钩尖位置配套弹簧式防脱挡片，起吊时挂好吊索后挡片自动复位，避免作业过程中吊索从钩头滑出引发安全事故。安装边界方面，该吊钩整体沿垂直方向布置，上部护板顶端预留了与上一级吊具连接的挂接孔位，安装时只需将上部连接销穿入对应挂点即可完成装配，整体横向最大尺寸不超过滑轮直径的1.2倍，

　　在狭窄的设备间隙内也能顺利完成吊重作业，不会因为结构过宽与周边设备发生剐蹭。设计过程中对各铰接点的转动范围做了限位处理，吊钩的摆动角度控制在正负15度以内，既满足吊重时的对位调整需求，也避免摆动角度过大导致重心偏移带来的侧翻风险，所有受力销轴的端部都做了防脱锁止结构，避免长期受震动后销轴窜出引发结构失效。
