塑料粉碎回收处理设备结构设计

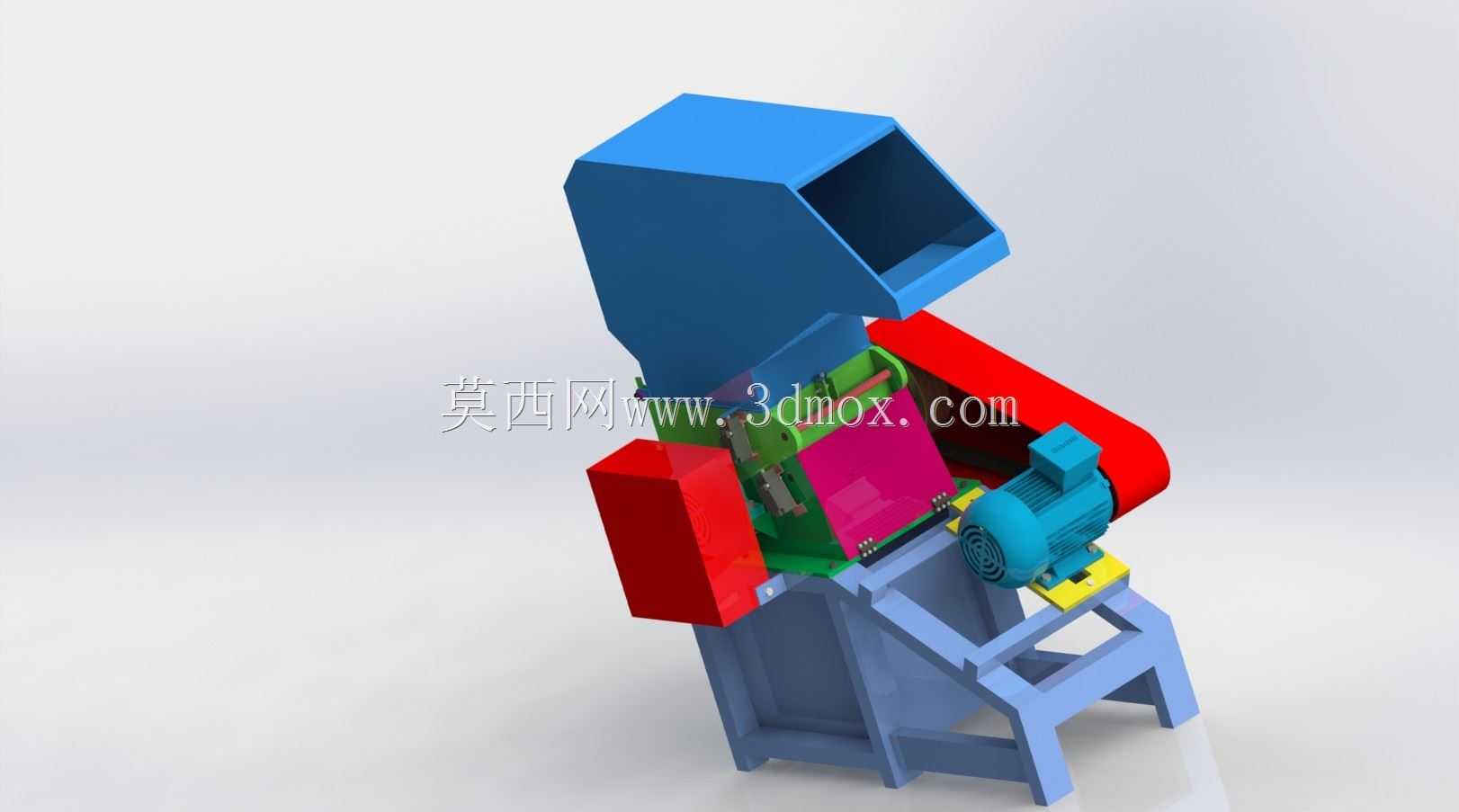

　　该套塑料粉碎回收设备的三维装配结构，主要面向注塑车间边角料回收、包装废塑料破碎、小型纸品粉碎及再生资源预处理场景。设备整体采用立式进料、卧式破碎的布局思路，上方设置大倾角敞口进料斗，投料时可减少物料外溅，同时让待破碎物料依靠自重连续进入破碎腔；破碎腔两侧布置护板与传动侧结构，外侧红色护罩用于隔离旋转部件，蓝色驱动电机通过带传动或直连方式将动力输入刀轴，下部由型钢焊接机架承托整机，保证运行时的刚性与稳定性。

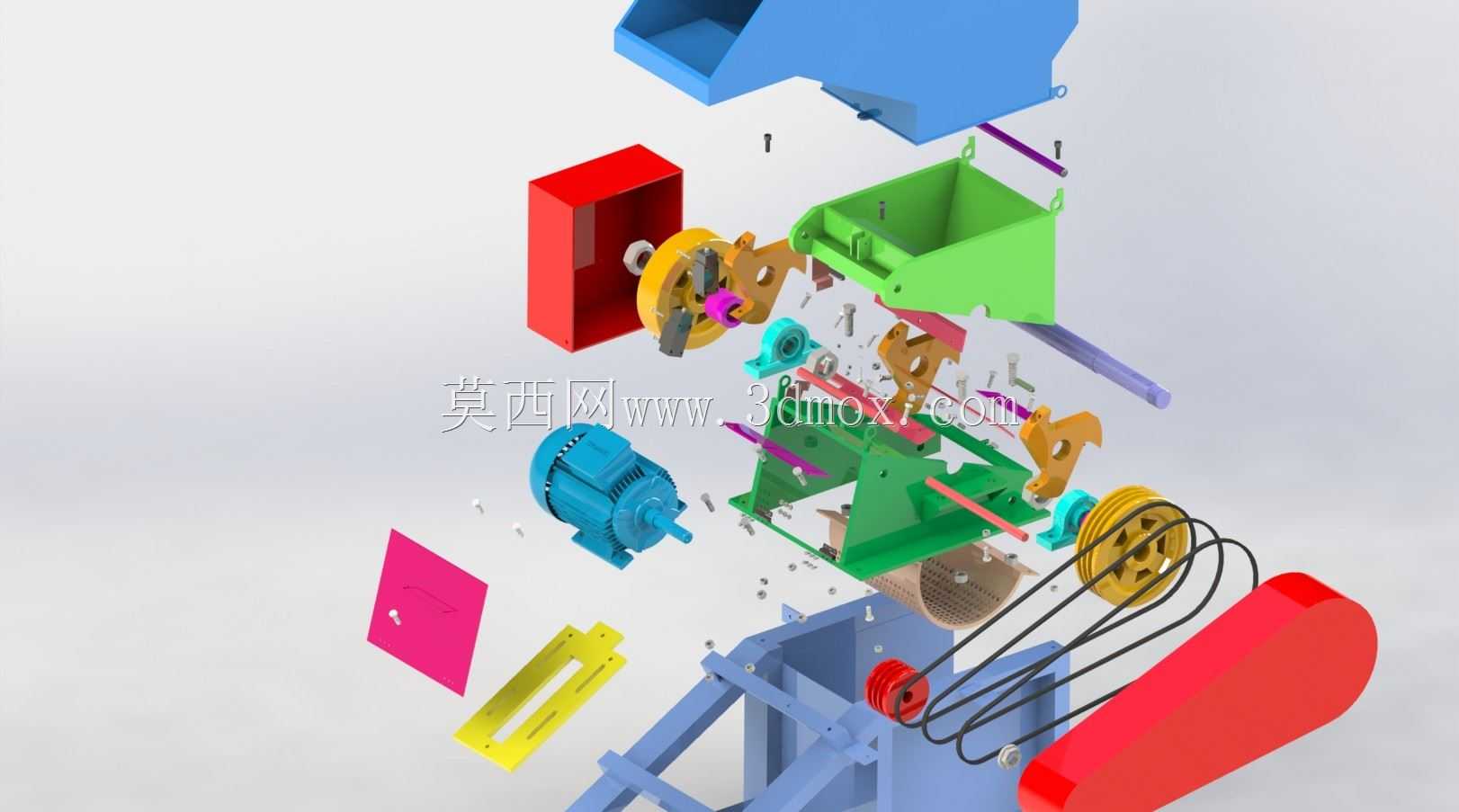

　　从实际用途看，这类设备并不追求超大产能，而是侧重车间就地回收：注塑产生的浇口凝料、不合格薄壁塑件、包装塑料片材以及废纸类物料投入后，经腔内动刀与定刀剪切、冲击，被破碎成较小颗粒，便于后续集中收集、重新造粒或装袋转运。模型对进料斗、破碎腔、电机座、机架、防护罩等部件均做了装配表达，能够直观看到动力件与工作件的相对位置，也能体现检修门、观察区域和防护边界的设计考虑。

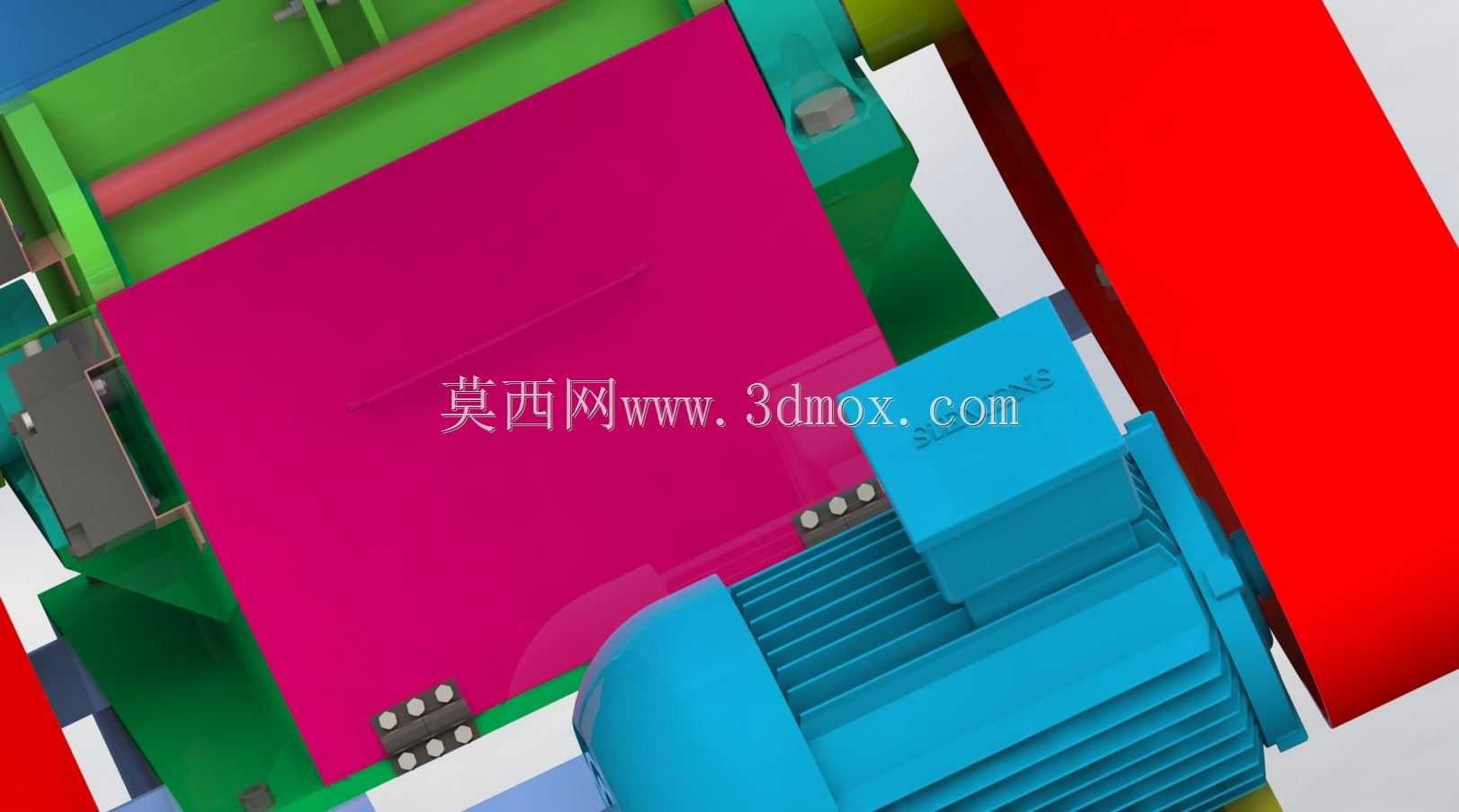

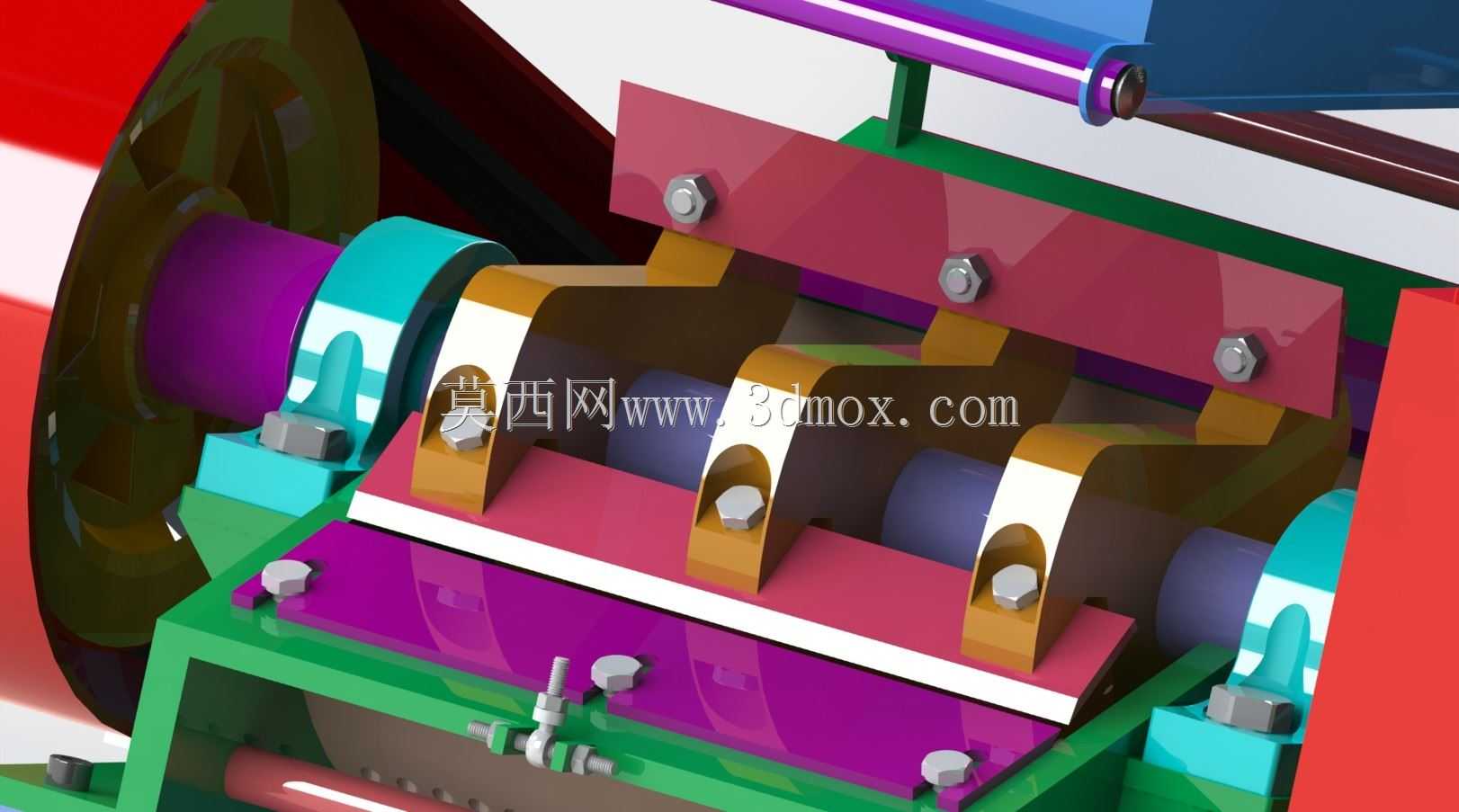

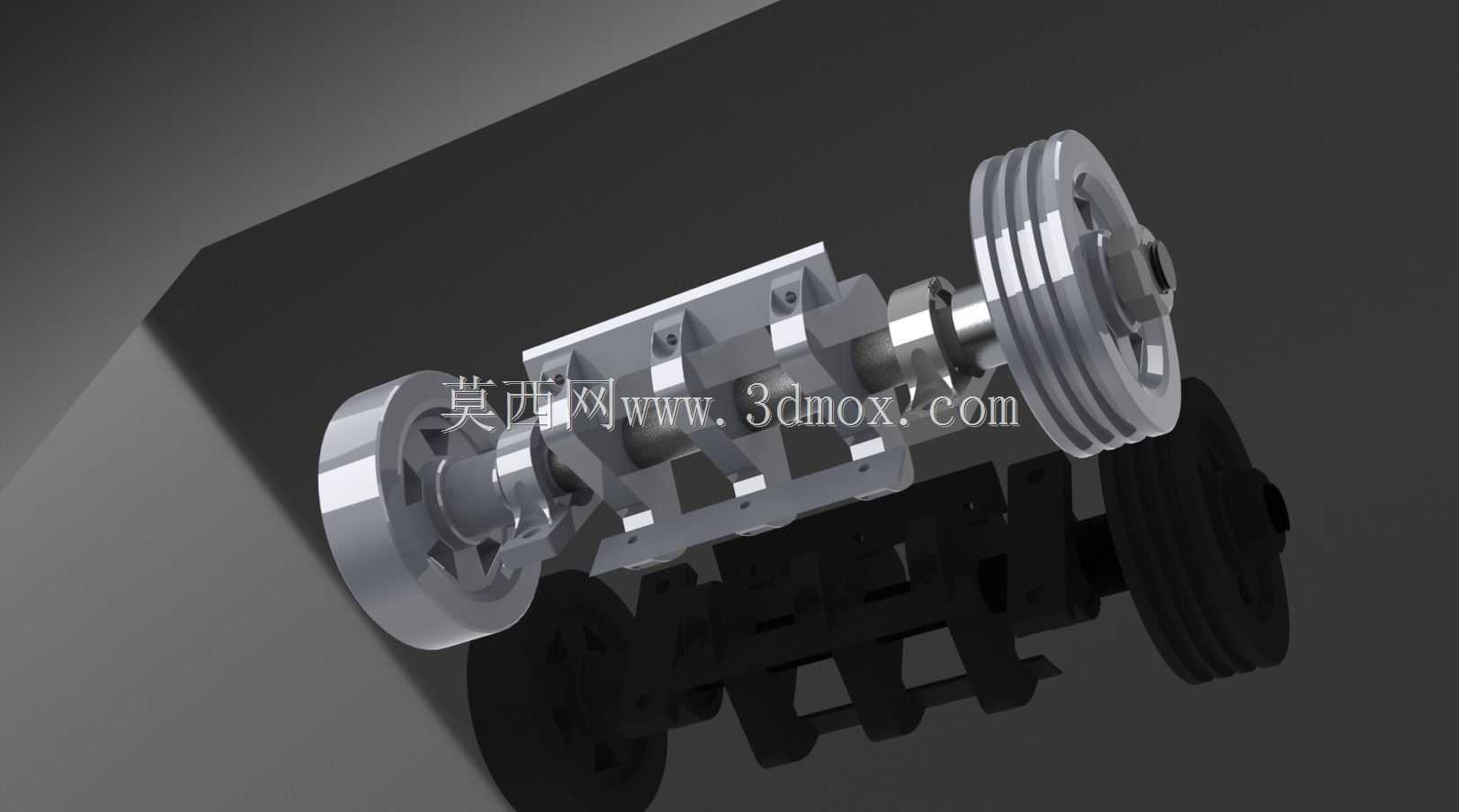

　　结构设计上，进料斗采用上宽下窄的斗形结构，投料口尺寸较大，适合人工或简易料箱倒料；斗体下口与破碎腔密封对接，避免碎料从结合面飞出。破碎腔是核心工作区，内部需预留刀轴回转半径、刀片安装空间以及筛网或出料间隙，外部壳体承担支撑定刀、封闭腔体和连接机架的作用。电机安装在机架侧部的可调底座上，这种布置便于张紧传动件，也能缩短传动路径；电机与破碎腔之间保留安全距离，防止粉尘和碎料直接堆积在电机散热部位。

　　机架采用方钢或型钢焊接框架形式，四条支腿形成稳定支撑，中部横梁用于承受破碎载荷，底部可按现场情况安装脚垫或减震垫。设备安装边界需重点关注进料高度、电机侧向伸出量以及上部料斗占用空间：投料区应预留人员操作和上料空间，电机侧需留出散热、维护和拆装带轮的距离，出料区下方应保证接料桶或输送装置的放置高度。破碎作业时机架会承受交变冲击，因此地脚支撑面应平整牢固，若连续运行，还需在机架与地面之间增加减震元件。

　　该模型对设备选型和结构设计人员的价值，在于完整呈现了中小型粉碎回收机的总体布置关系。通过装配体可以核对进料斗与破碎腔的连接方式、电机座的调节方向、防护罩覆盖范围以及机架受力路径，也能在三维环境中检查旋转件与固定件之间的干涉风险。对于需要改型为不同进料口径、不同电机功率或不同刀轴形式的设计任务，该结构提供了清晰的基础框架：可在保持机架接口和传动中心不变的前提下，调整腔体容积、刀片数量和料斗形状，以适配塑料块、薄膜、瓶片或纸品等不同物料的破碎需求。
