塑料撕碎回收机SolidWorks三维设计模型

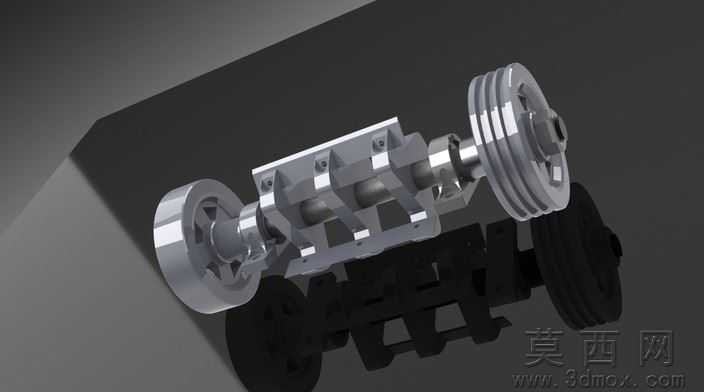

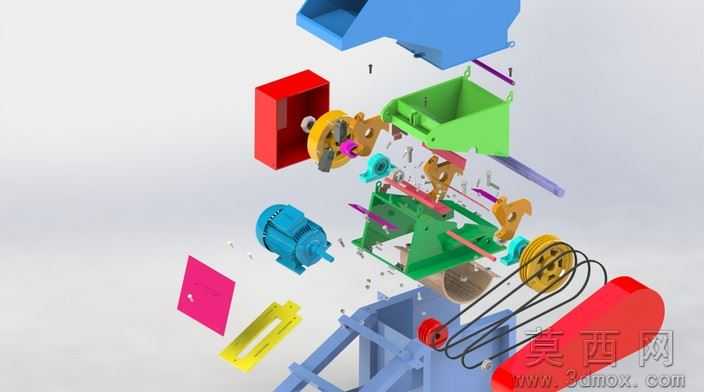

本塑料撕碎回收机三维模型采用SolidWorks2012完成全参数化建模，建模过程遵循自顶向下的设计逻辑，首先完成整机机架的基准骨架搭建，确定进料腔、撕碎腔、动力单元、出料支架的空间装配尺寸，再逐一对各子部件进行特征建模：进料斗采用钣金折弯特征配合抽壳命令完成斜向导料结构设计，撕碎腔内部的刀轴、动刀、定刀组件通过拉伸、切除、阵列特征完成切削刃的参数化定义，可根据撕碎物料的硬度调整刀齿间距与刃口角度参数，动力端的电机安装座、带轮传动组件通过装配约束完成同轴度、传动中心距的精准匹配，所有零件均保留完整建模特征树，支持参数修改与结构迭代。

参数设计层面，整机严格按照中小型塑料回收处理的产能要求设定尺寸，机架采用方管焊接结构的等效建模，撕碎腔的有效作业容积适配每小时100-150kg的废塑料处理量，电机选型参数匹配撕碎作业的扭矩需求，带轮传动比经过转速校核，确保刀轴转速维持在适合塑料撕碎的合理区间，各连接部位的螺栓、定位销等标准件均调用国标标准件库，装配间隙符合机械设计公差要求。

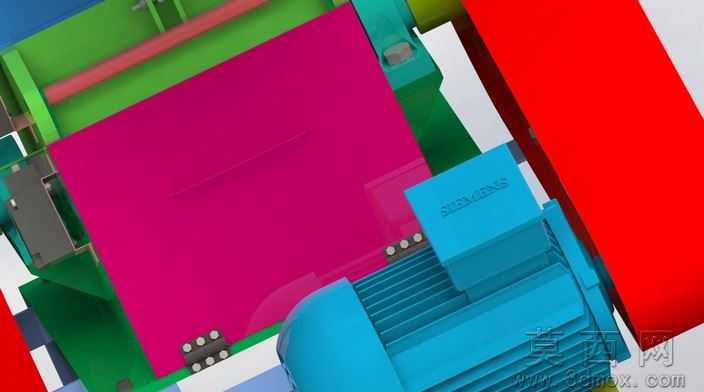

渲染材质环节对不同部件赋予了对应真实材质：进料斗、机架、出料支架赋予哑光蓝色工程塑料与喷涂钢材材质，撕碎腔防护部件赋予红色烤漆金属材质，电机外壳赋予铸铁哑光金属材质，传动带轮赋予发黑处理钢材材质，刀体部分赋予高硬度合金刀具材质，渲染效果还原了设备真实的外观质感，可直接用于方案展示与产品宣传。

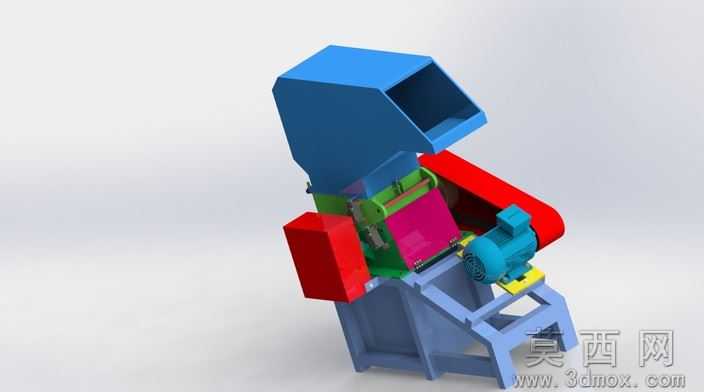

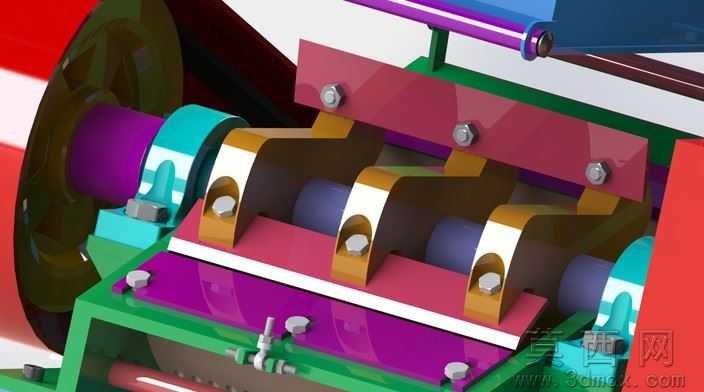

结构原理上，设备采用单轴撕碎结构，废塑料从上方倾斜进料斗投入后进入撕碎腔，动刀随刀轴旋转过程中与定刀形成剪切、撕扯作用力，将大块塑料破碎为小尺寸颗粒，破碎后的物料从下方机架的出料空间排出，侧边的电机通过V带传动将动力传递给刀轴，传动结构简单可靠，维护便捷，整机的防护结构可避免作业过程中物料飞溅，符合安全生产要求。

软件兼容方面，模型除原生SolidWorks2012格式外，还提供STEP、IGES等通用三维格式，可兼容UG、Pro/E、CATIA等主流三维设计软件，不存在特征丢失、装配错位等问题，不同软件环境下均可完成结构查看、工程图导出、运动仿真等操作。

研发教学应用层面，该模型可作为环保设备研发的参考原型，帮助设计人员快速完成同类型撕碎设备的改型设计，缩短研发周期；也可作为机械设计专业的教学案例，用于讲解钣金结构设计、传动系统选型、装配约束设置、设备结构原理等知识点，还可用于SolidWorks软件建模技能的实操训练，帮助学习者掌握复杂机械设备的全流程建模方法。
