紧凑型迷你ITX金属机箱结构设计

　　这款紧凑型迷你ITX机箱的结构开发，核心出发点是桌面狭小工位、便携电竞场景与小型工作站的装机需求，针对传统全塔机箱占用空间过大、搬运不便的痛点，在有限的钣金腔体内部完成硬件兼容、散热风道与装配维护的平衡设计。

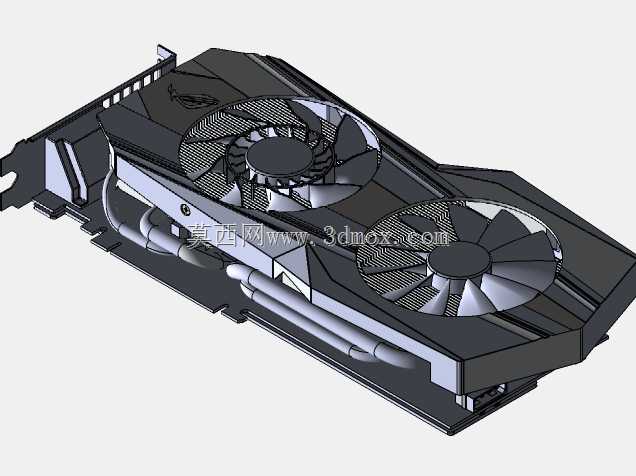

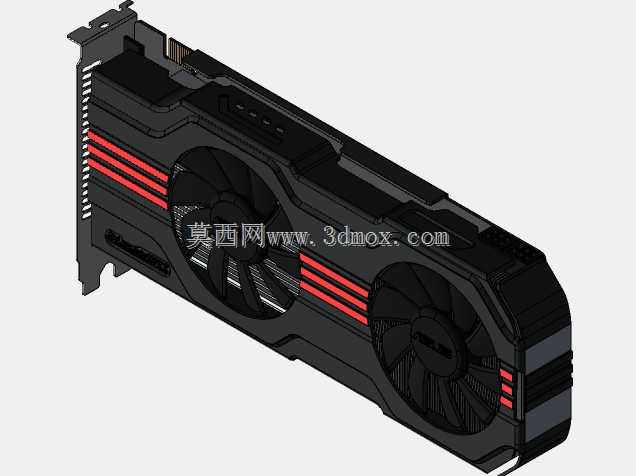

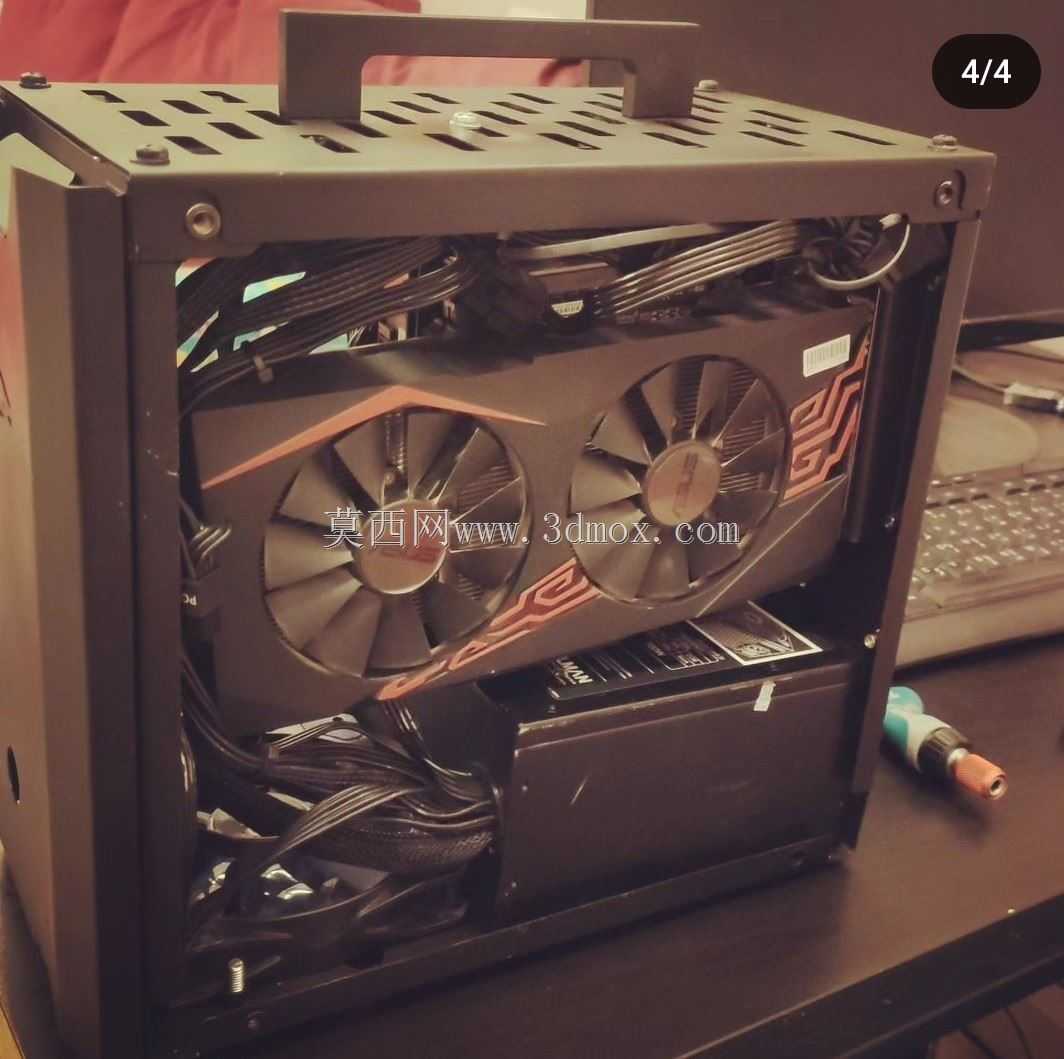

　　从实际装机边界来看，整机腔体严格遵循ITX板型的安装规范，主板固定位的螺柱孔位完全匹配170mm×170mm迷你主板的安装尺寸，周边预留电容、针脚的避让间隙，避免板载元件与钣金侧壁发生干涉。电源安装位做了兼容标准ATX电源的固定支架，支架边缘预留减震泡棉的粘贴槽位，既可以容纳常规ATX电源降低用户选型成本，也可根据装机需求替换为SFX小电源进一步释放内部空间。显卡安装区域做了长度限位与支撑加强，腔体内部净空可满足主流双槽高性能显卡的装入，显卡尾部对应位置设置可拆卸的固定挡片，防止长显卡在搬运过程中出现PCB弯折变形。

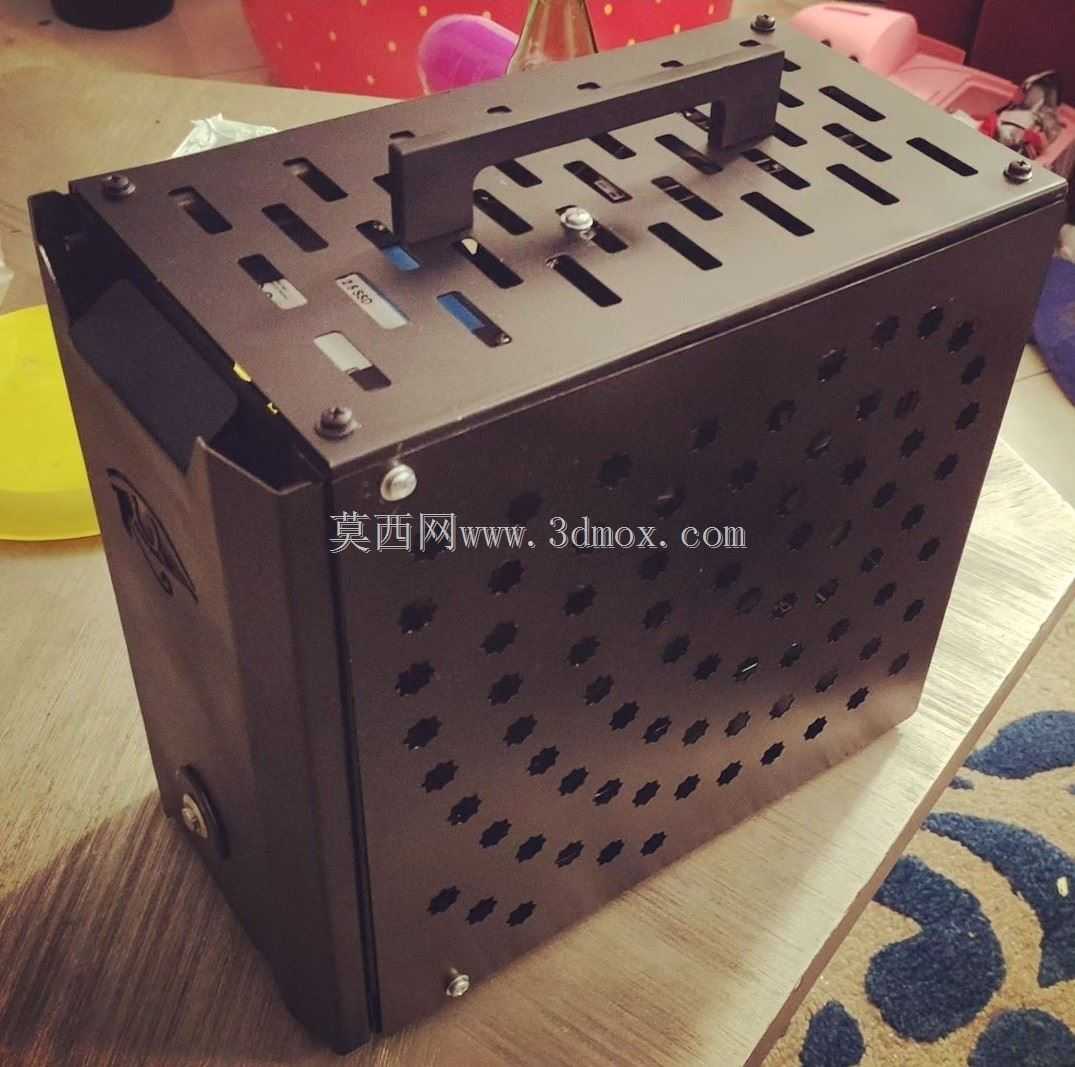

　　散热系统的布局是这款机箱设计的核心重点，钣金壳体的顶面、侧面均采用阵列式冲孔加工，冲孔排布经过气流路径优化：进风孔集中在箱体下部与显卡进风对应区域，排风孔布置在箱体顶部与后置风扇位，形成自下而上的垂直风道，避免热风在腔体内部形成涡流积聚。箱体内部预留多组风扇安装位，既可以搭配风冷散热器组建高风量直吹风道，也预留了冷排安装空间与水冷管走位缺口，支持用户安装分体式或一体式水冷，满足高负载游戏、渲染任务下的硬件散热需求，即使在长时间满负载运行时，箱内核心硬件的温度也能维持在合理区间。

　　装配维护层面，机箱两侧面板采用免工具快拆结构，无需额外螺丝即可快速拆卸，硬件安装、升级时不需要复杂工具操作；驱动器托架采用抽拉式设计，2.5寸固态硬盘、机械硬盘的安装位全部做了防滑减震处理，拆装过程无需拧动大量固定螺丝。箱体内部专门规划了隐蔽式走线通道，主板背部预留足够的理线空间，搭配扎带固定位将电源线、数据线全部收纳在走线槽内，既避免线材杂乱阻挡散热气流，也让箱内布局整洁规整。

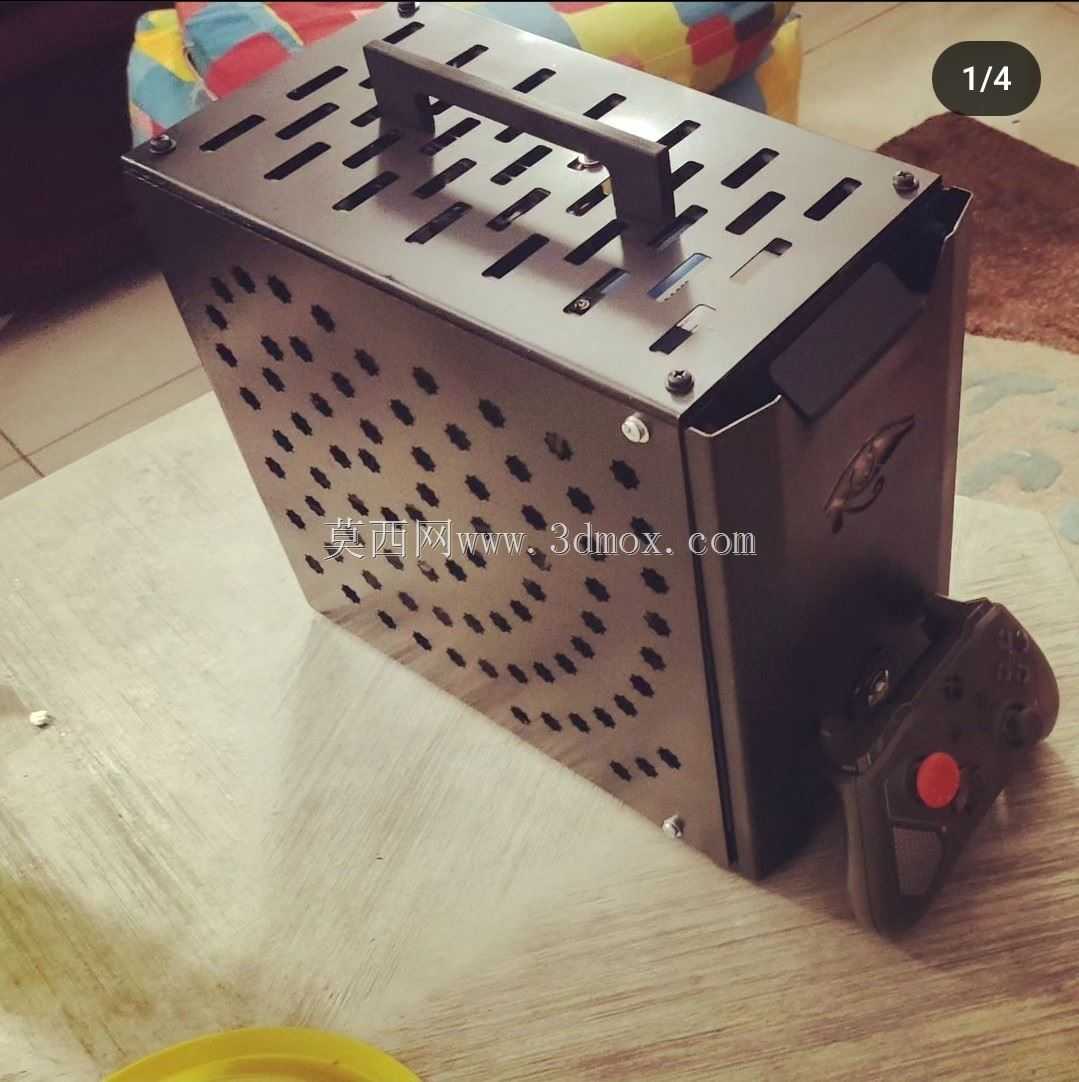

　　外部结构上，箱体顶部集成一体式便携提手，提手与箱体钣金通过折弯加强结构连接，承重能力满足整机装好硬件后的搬运需求，方便用户在局域网电竞聚会、外勤工作站部署时快速移动设备。箱体外壳采用加厚钣金折弯成型，边角做钝化圆角处理，既避免装机过程中划伤手部，也提升了整机结构刚性，减少薄钣金容易出现的共振异响问题。前面板与后置接口区域精准对应主板IO挡板、显卡接口的开孔位置，所有外接接口都可以正常露出使用，不会出现接口被钣金遮挡的装配问题。
