3D打印耗材镂空轻量化线轴结构

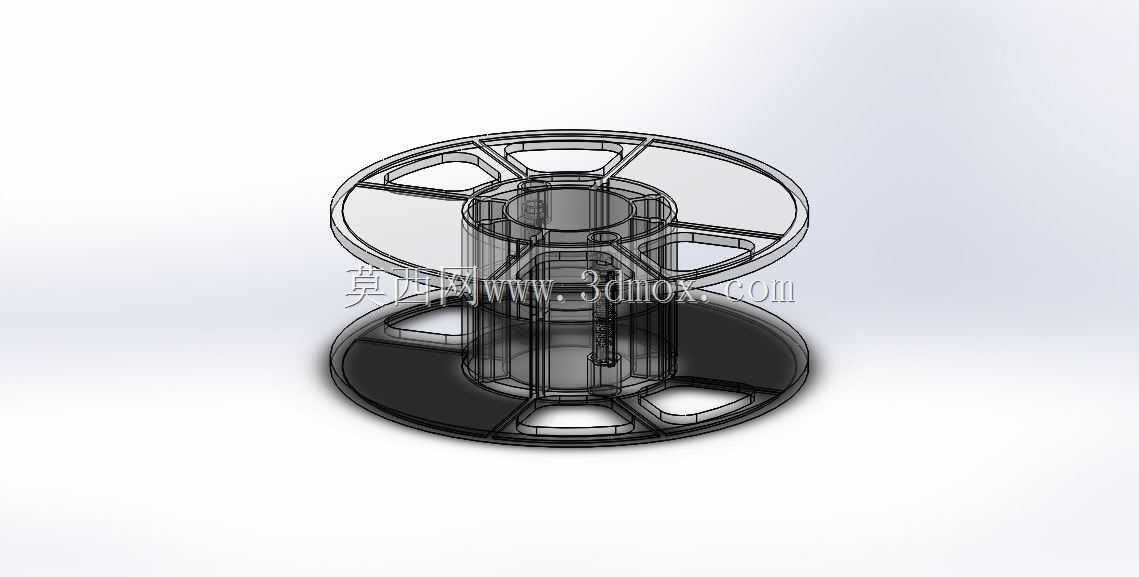

　　在FDM熔融沉积成型设备的送料链路里，耗材盘并不是一个可以随意替代的简单圆筒，它的转动惯量、径向跳动以及与料架转轴的配合间隙，会直接影响远端送料或近端挤出机的牵引稳定性。这款线轴围绕1.75mm规格PLA、ABS等常见丝材的缠绕需求展开，采用双侧辐板加中心轮毂的对称构型，整体没有多余封闭曲面，既便于注塑脱模，也能在保证刚性的前提下降低单件材料消耗。

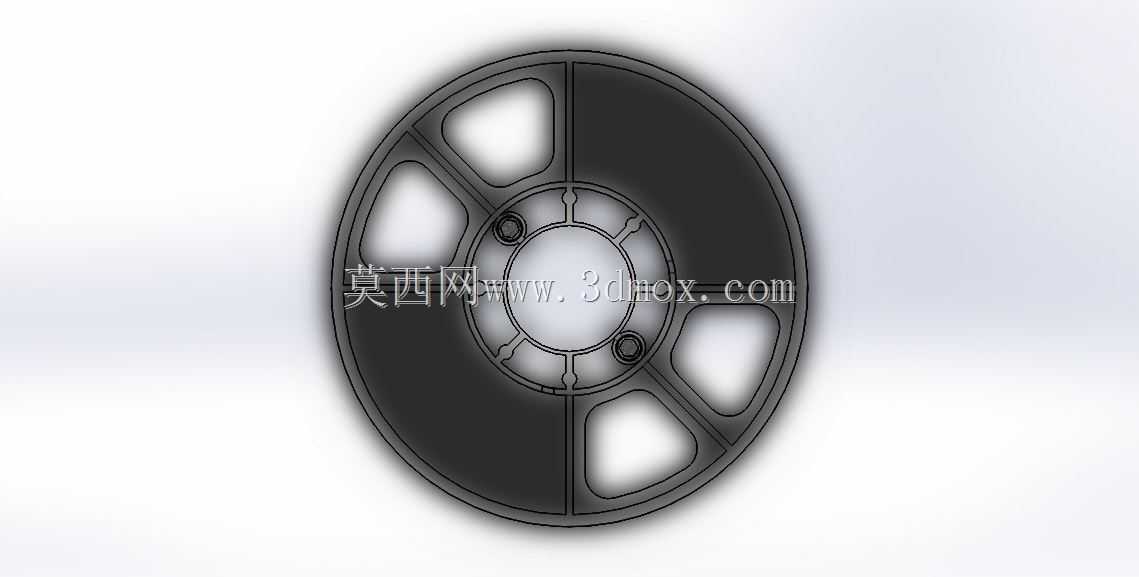

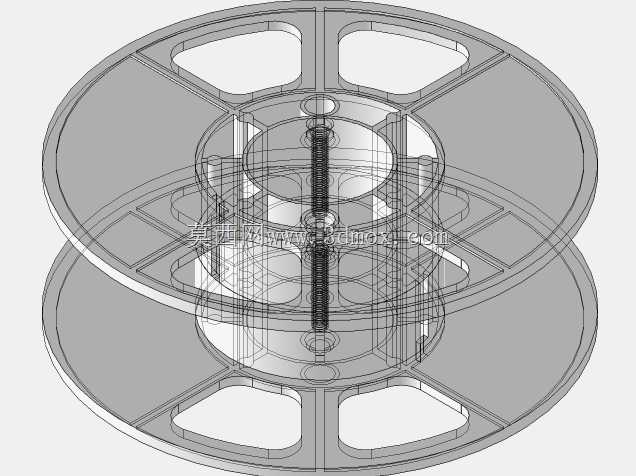

　　从结构受力看，丝材满盘时会对筒身形成持续径向抱紧力，两侧辐板则承担轴向约束，防止层绕丝材在快速启停时发生窜动、塌边。辐板上开设的异形镂空并非单纯减重：一方面减少了厚壁区域，降低注塑冷却时出现缩痕和内应力的概率；另一方面让操作人员可以直接观察剩余耗材量，也能在盘料转动时形成气流通道，减少长时间打印过程中耗材表面积尘。中心轮毂的内孔按通用料架轴径设计，孔壁与转轴之间保留合理转动间隙，避免过紧造成卡滞，也防止过松导致整盘偏心晃动。

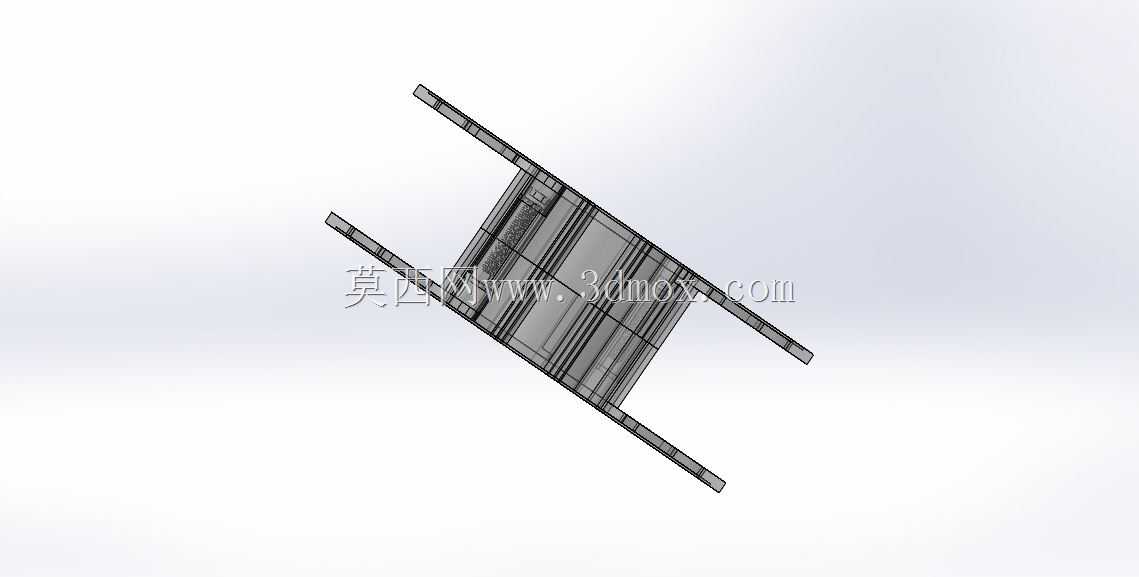

　　设计这类线轴时，首先要确定的是缠绕宽度和法兰外径。法兰直径决定单盘可容纳的耗材长度，过大会提高存储与搬运空间要求，过小则需要频繁换料；筒身外径则影响丝材弯曲半径，尤其对脆性较高的材料，过小的弯曲半径会增加折丝风险。两侧法兰外缘设置了连续挡边，高度需覆盖满盘丝材的层叠厚度，边缘过渡处采用圆角，避免刮伤丝材表面。轮毂与辐板之间布置加强筋，把打印过程中频繁加减速产生的扭矩传递到整个盘面，防止中心孔长期受力后开裂。

　　安装边界方面，该线轴适配桌面级设备常见的顶部或侧面料架，中心孔可直接穿入悬臂轴，也可配合轴承组件使用以降低转动阻力。轴向宽度需要与料架两侧限位空间匹配，保证盘体旋转时不与机架、送丝管或外壳发生摩擦。对于结构设计人员而言，这类模型的价值不只在外观还原，更在于理解绕线类零件如何在刚性、惯量、制造成本和使用便利性之间取得平衡；在进行设备改型或自研料架时，可据此校核轴长、轴径、挡料位置以及送丝路径的入料角度，从而减少打印过程中的拉丝、断料和送料失步问题。
