NEMA23规格步进电机安装端结构设计

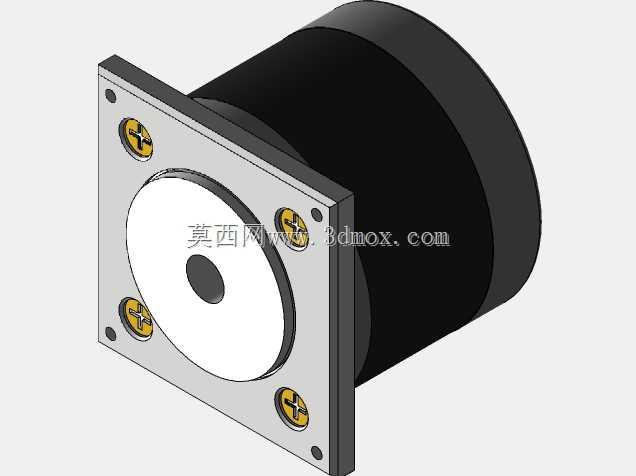

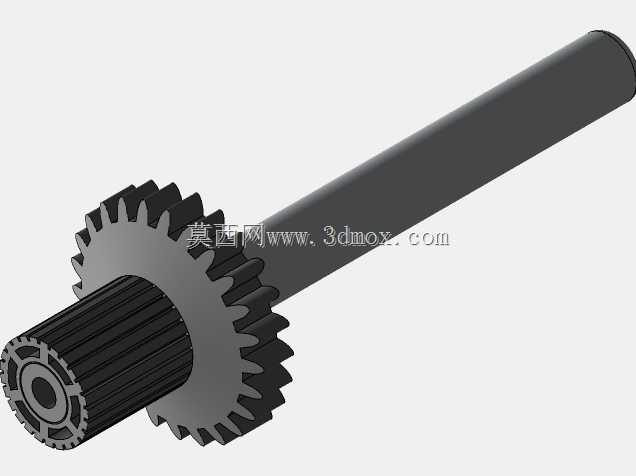

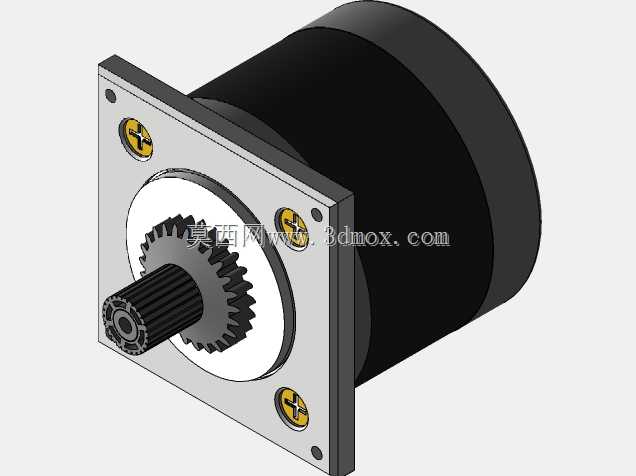

　　在自动化输送线、小型数控雕刻设备、3D打印运动轴、桌面级点胶工装这类对开环定位精度有稳定要求的场景里，NEMA23规格的步进电机一直是选型清单里的常用选项，这类电机的输出扭矩区间刚好覆盖0.9N·m到2.2N·m的常用负载段，既不会像42系列步进那样在带轮传动、丝杆直连的工况下出现扭矩储备不足丢步的问题，也不会像更大规格的电机那样占用过多安装空间、增加设备整体的重量负载。从结构设计的角度看，这款电机的安装端采用方形法兰布局，四个安装孔位严格遵循NEMA标准的孔距规范，安装面的平面度公差控制在0.02mm以内，能保证电机和设备安装板贴合时不会出现偏斜，避免输出轴承受额外的径向力，延长前端轴承的使用寿命。输出轴端采用带齿的轴头设计，

　　匹配同步带轮传动时不需要额外加工键槽，靠轴齿和带轮内齿的咬合就能传递扭矩，装配时只需要拧紧轴端的锁紧螺丝就能完成固定，相比传统平键连接的轴头，能减少装配时的对位工作量，也避免了键槽配合间隙带来的传动回差。设计时特意将前端盖的安装凸台做了下沉处理，当电机嵌入设备安装板的沉孔安装时，凸台可以和安装孔形成径向定位，不需要额外做定位销孔就能保证电机轴和传动部件的同轴度，对于批量装配的设备来说，能大幅降低装配调校的时间成本。电机外壳采用拉伸铝型材工艺，表面做阳极氧化处理，既可以保证外壳的结构强度，在设备运行时也能通过铝外壳快速散出定子绕组产生的热量，避免长时间连续运行时出现绕组过热退磁的问题。前端的轴承室采用过盈配合压装深沟球轴承，

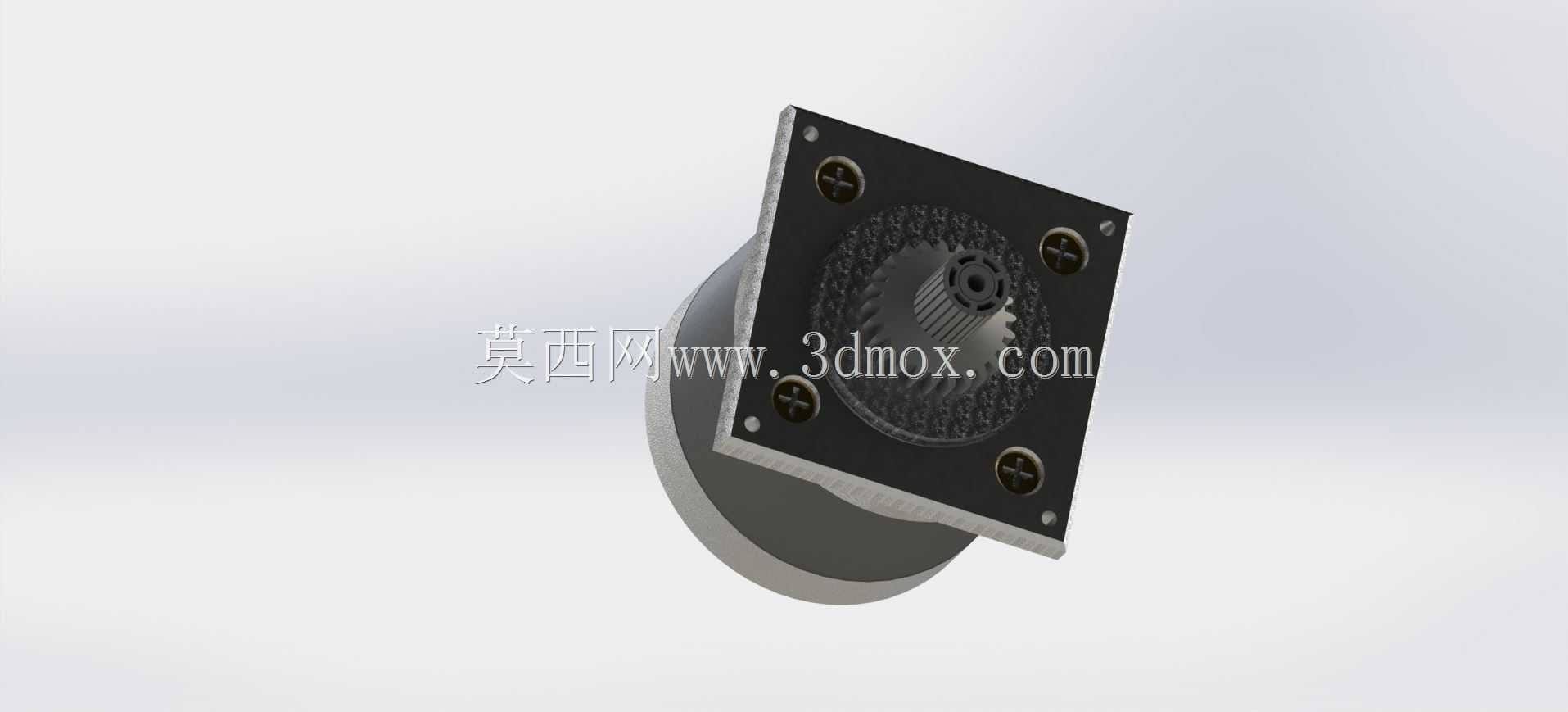

　　能承受一定的径向负载，在带动同步带、小型齿轮传动的工况下，不需要额外加装支撑轴承座就能稳定运行。从安装边界来看，方形法兰的对角线尺寸、轴伸长度、出线端的位置都做了标准化适配，不管是替换现有设备上的同规格故障电机，还是在新设备设计时做布局预留，都不需要重新调整安装板的孔位、预留空间尺寸，能大幅缩短结构设计的选型验证周期。在做三维建模时，法兰面的安装孔位置、轴头的齿形参数、端盖的倒角细节都按照实物测绘的尺寸做了还原，装配时可以直接调用这个模型和同步带轮、安装板、丝杆支座等周边部件做干涉检查，提前排查装配时可能出现的空间冲突问题，避免实际加工装配时出现孔位不对、部件干涉的返工情况。
