手动螺旋起重顶升机构三维结构设计

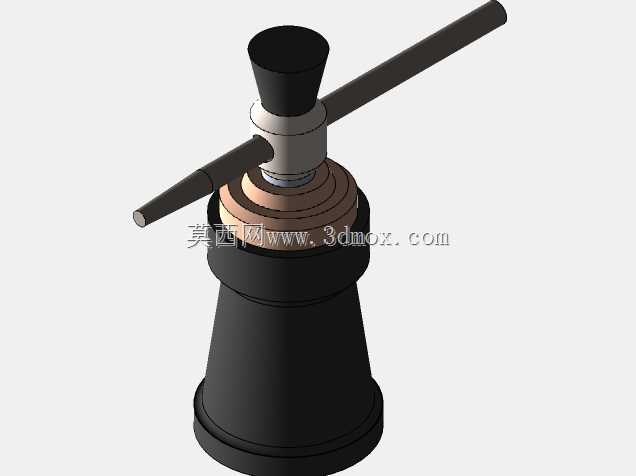

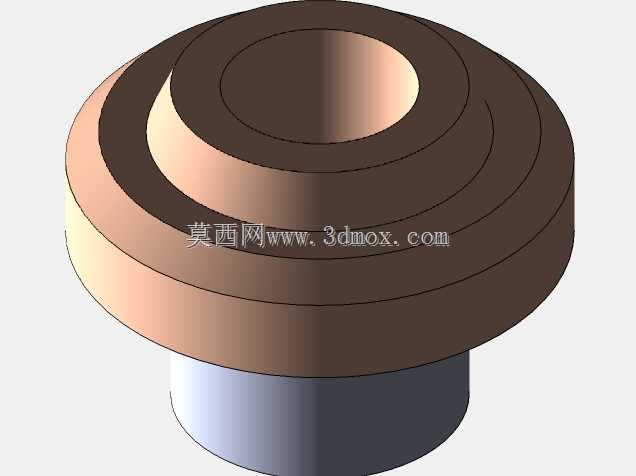

　　在汽修维保、小型设备安装、重型构件临时调平的作业场景里，这类手动螺旋顶升机构是无需外接动力源的可靠作业工具，区别于液压类顶升设备，它不存在密封件老化泄漏、长期静置泄压回落的问题，能在无电源、野外露天、长期承重静置的工况下稳定承担负载。整套机构的核心传力路径围绕梯形螺纹副搭建，长螺杆与底座内的铜质螺母块配合，转动穿在螺杆顶端的横向手柄时，螺纹副将手柄的圆周回转运动转化为螺杆的轴向直线位移，实现顶升端的高度调节，梯形螺纹的自锁特性可以保证在任意顶升高度下，即便撤去手柄的操作力，机构也不会在负载作用下自行回落，无需额外加装锁止结构就能满足作业安全要求。从结构设计逻辑来看，底座采用上窄下宽的锥台外形，

　　底部大直径支撑面可以分散负载对接触面的压强，避免在软质地面作业时出现下陷倾斜，底座内部预留足够的螺纹旋合长度，保证螺杆全行程伸出时仍有足够的螺纹啮合圈数，不会出现螺纹脱扣、螺杆弯折的失效风险。顶端的承压头做了内凹锥面设计，与被顶升构件的接触点可以自动找正，避免顶升过程中接触点滑移偏载，横向手柄采用长杆结构，利用杠杆原理放大操作力矩，普通操作人员无需额外加力杆就能输出足够的顶升推力，手柄与螺杆顶端的通孔采用间隙配合，作业时可以根据操作空间随时调整手柄的穿入角度，适配狭窄空间内的操作需求。整套机构的外形尺寸围绕单人便携操作的边界设计，收拢状态下整体高度适配常规汽修作业的车辆底盘间隙，最大顶升行程覆盖家用轿车、轻型货运车辆的轮胎更换、

　　底盘维保的高度需求，底座外径控制在单人可稳定扶持的范围内，整体重量满足单人手提转移的作业要求。建模过程中对各配合面做了贴合实际工况的公差预留，螺纹副的配合间隙考虑了实际加工后的润滑脂填充空间，各转动接触面的圆角处理避免了应力集中，所有外露棱边都做了倒角处理，避免操作过程中剐蹭操作人员，结构上没有冗余的复杂零件，拆解后仅包含底座、螺母块、顶升螺杆、手柄、承压头几个独立部件，日常维护仅需定期在螺纹副表面涂抹润滑脂即可，故障率极低，能适应高频率、粗放式的现场作业环境。
