剪式车载液压起重支撑装置结构设计

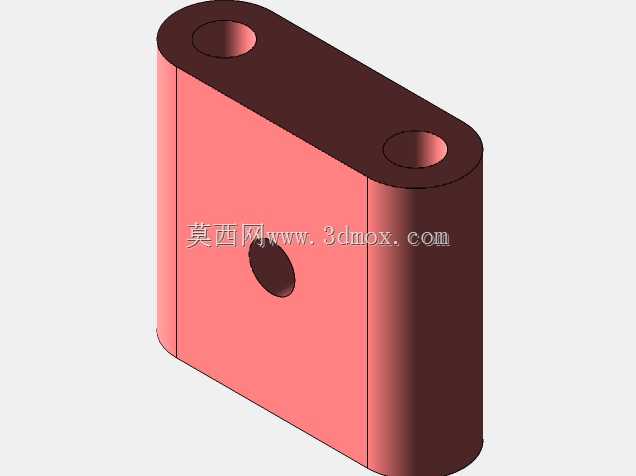

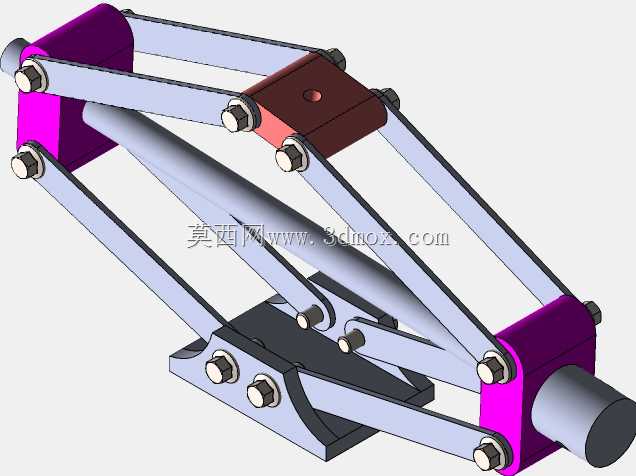

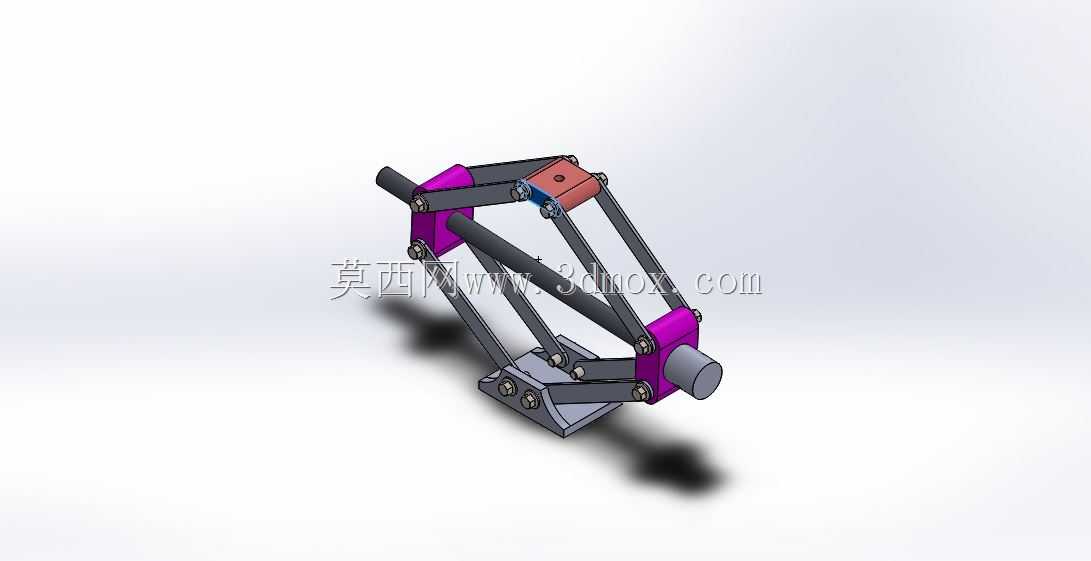

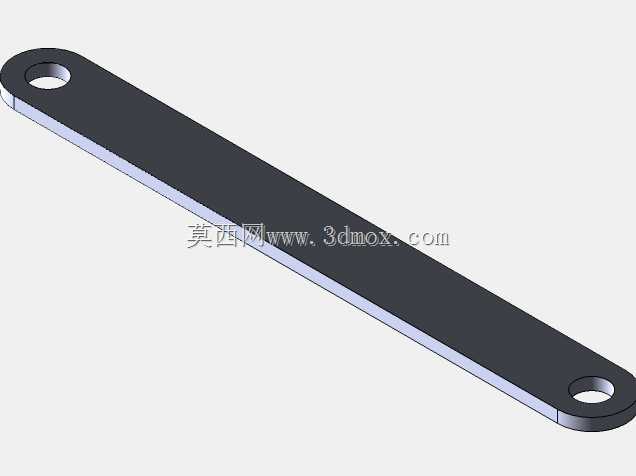

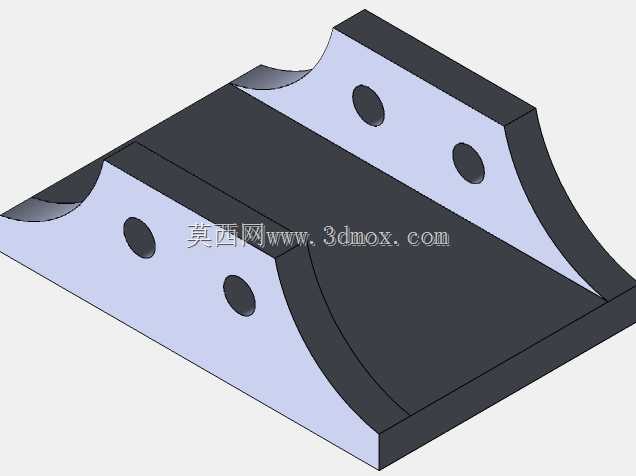

　　在乘用车日常维保、道路应急换胎、底盘检修作业场景中，这类剪式液压起重支撑装置是应用频次极高的随车工装，区别于传统齿条式机械千斤顶，它依靠液压推力配合多组铰接连杆的力放大效应，能在更小的操作力矩下实现稳定的承重举升，作业过程无需反复压动长摇杆，单人即可快速完成车辆单侧的举升支撑。从结构设计逻辑来看，整个装置采用对称式双组剪臂布局，上下两端分别设置支撑托块与底部承力底座，托块表面做防滑限位结构，作业时可卡入车辆底盘指定的举升支撑点，避免举升过程中出现滑移脱开的风险；底部底座采用加宽的弯折承力板，接触地面的面积经过核算，即便在非硬化的松软路面作业，也能通过分散压强减少下陷量，保障举升过程的支撑稳定性。所有剪臂之间采用销轴铰接配合，

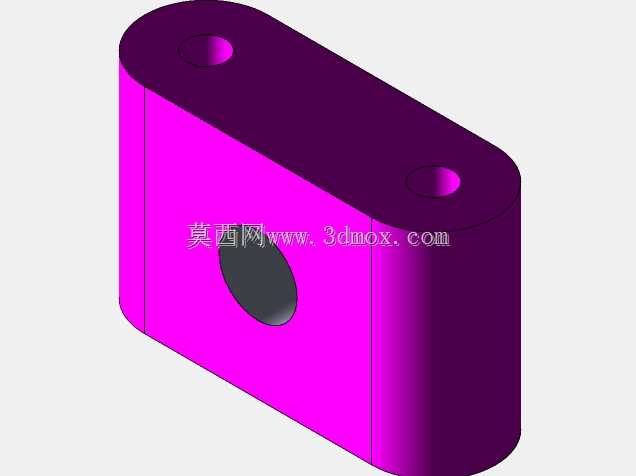

　　铰接位置加装耐磨衬套，既减少反复举升收合过程中的铰接磨损，也能消除连杆转动的间隙虚位，避免举升后出现支撑晃动。驱动端的液压油缸布置在两组剪臂的中间铰接位之间，油缸伸出时推动两组剪臂的夹角逐步收小，带动上下两端的支撑面垂直抬升，这种布局能让油缸的推力直接作用在力臂最优的位置，相比外置油缸的结构，整体收拢后的厚度更薄，可直接放入车辆后备箱的工具槽内，不会占用过多储物空间。设计过程中对各连杆的受力做了分步校核，当举升到最大行程时，上下剪臂的夹角处于受力最优区间，不会出现机构死点，同时配套的液压锁止结构能在油缸停止供油后自动锁止油路，即便出现外部载荷波动，也不会出现支撑臂回缩下坠的问题。整个装置收拢状态下的外形尺寸适配绝大多数家用轿车、

　　SUV的车载工具存放空间，安装使用时无需额外固定底座，只需将底部平放在坚实地面，调整托块对准底盘支撑位即可操作，举升过程中两侧剪臂同步运动，不会出现单侧偏载的情况，承重接触面的边缘做了圆角过渡，避免举升过程中刮蹭车辆底盘的防腐涂层。铰接销轴的端部采用防松螺母锁紧，长期使用后可通过调整螺母预紧量消除铰接间隙，所有承力杆件均采用等强度设计，在非承力区域做减重槽处理，在保证额定承重能力的前提下尽可能降低自身重量，方便单人搬运取用。
