带导向复位结构的传感配套拉杆组件

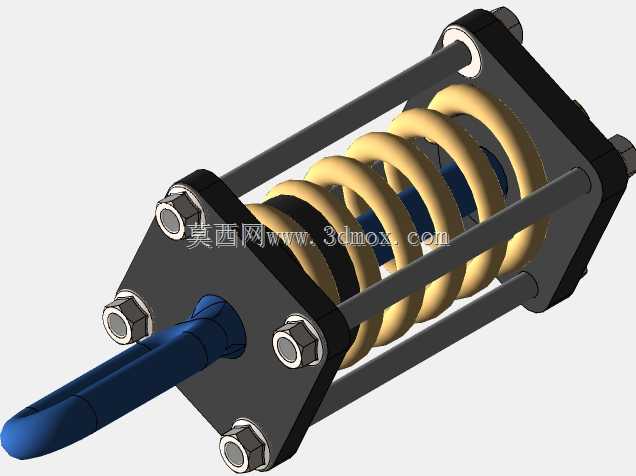

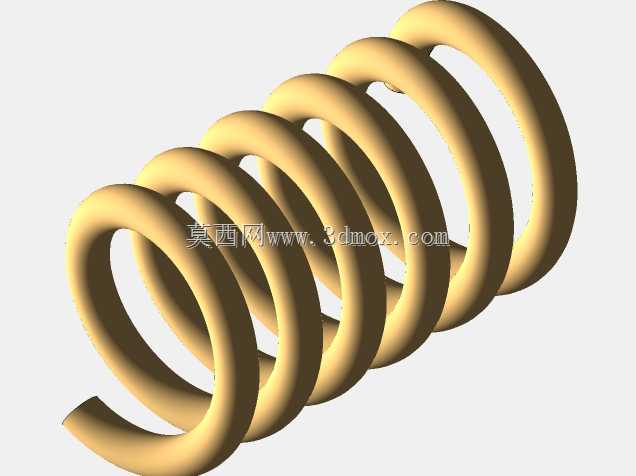

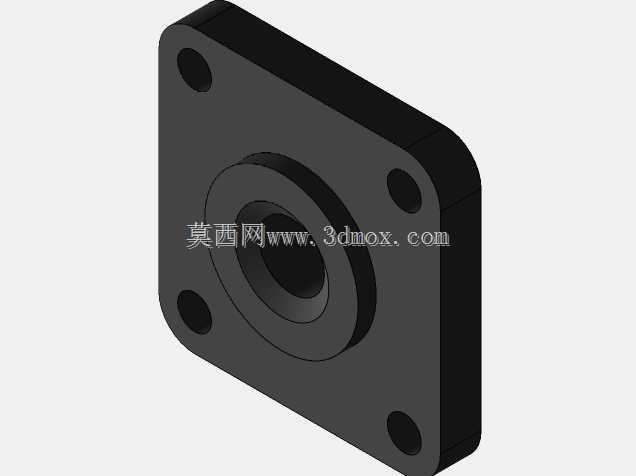

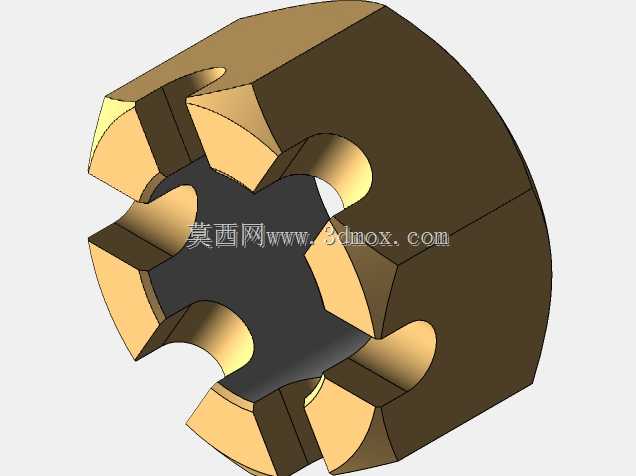

　　这款拉杆组件常配套于位移、拉压力类传感检测场景，在工业自动化生产线的工件到位触发、张力检测工位，以及小型试验设备的载荷传递环节都有广泛应用，核心作用是将被测端的直线位移、拉力载荷平稳传递到传感检测核心，同时自带复位与导向结构，避免偏载造成的检测误差或部件卡滞。从结构设计来看，组件采用双端安装板搭配四根导向光杆的框架式布局，光杆两端通过六角螺母与安装板锁紧固定，形成稳定的刚性支撑框架，既为内部弹簧提供径向限位，也为拉杆的往复运动提供精准导向，避免拉杆运动过程中出现径向窜动。中间的复位弹簧采用等节距圆柱螺旋结构，预压安装在两块安装板之间，当拉杆受外力向外拉出时，弹簧被进一步压缩，外力撤除后可驱动拉杆自动回到初始位置，

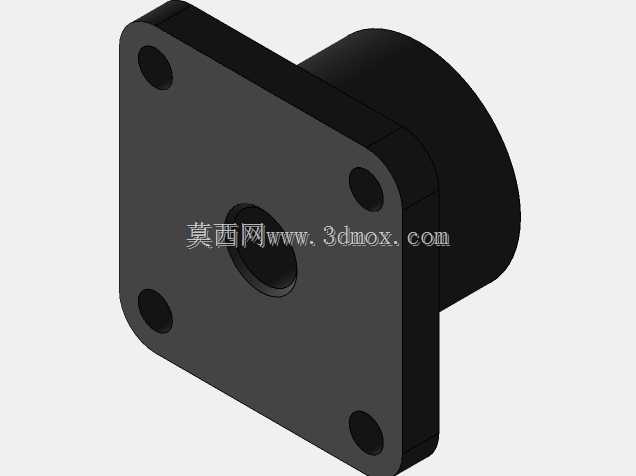

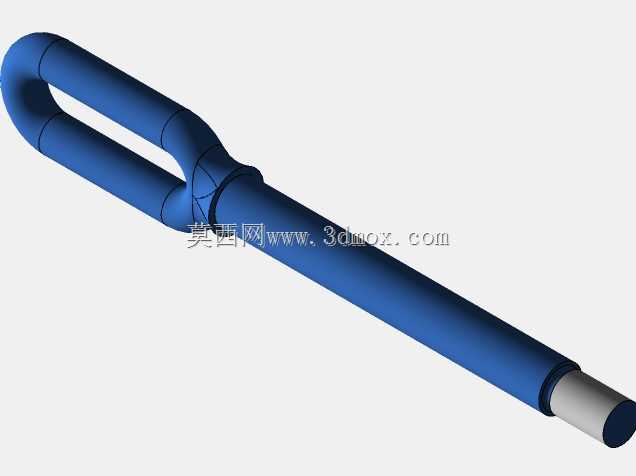

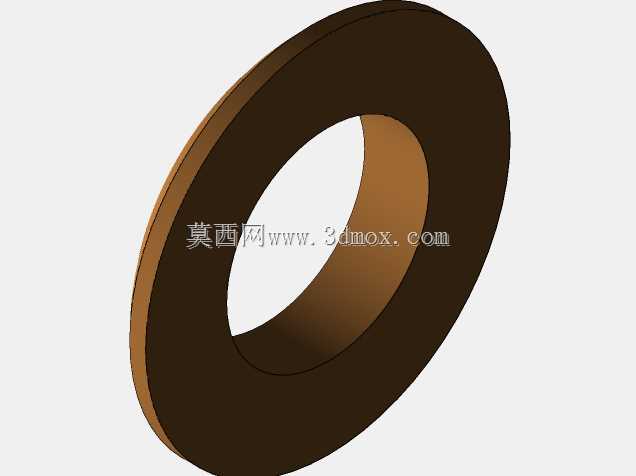

　　无需额外配置复位动力源，简化了配套设备的结构设计。前端的拉杆采用带拉环的杆体结构，拉环部分做了圆弧过渡处理，既方便与被测端的挂钩、销轴类部件快速连接，也能减少连接部位的应力集中，杆体与前侧安装板的配合部位做了适配的间隙设计，保证运动顺畅无卡涩。安装层面，后侧安装板预留了对应的安装孔位，可通过螺栓直接固定在设备安装基面，安装时需要保证拉杆的运动方向与被测力或位移的方向同轴，避免侧向力作用在杆体上造成导向杆磨损或弹簧偏载。整体结构的运动行程由弹簧的可压缩量、导向杆的有效长度共同决定，设计时已经预留了足够的安全行程，避免超行程运行造成弹簧压并、拉杆脱出等失效问题。所有金属部件均做了氧化或发黑防锈处理，适配车间常规的工业使用环境，连接用的标准六角螺母为通用规格，后期维护更换无需定制特殊配件。在实际选型配套时，可根据检测端的载荷大小、所需复位力的需求，匹配对应刚度的弹簧，无需改动整体框架结构，具备较好的适配性。
