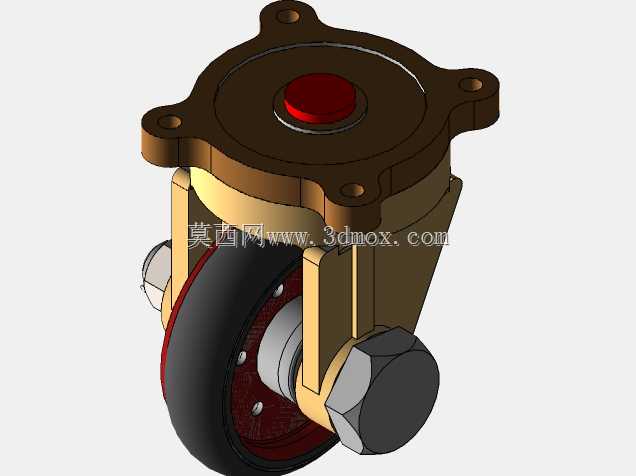

法兰安装式重载万向滚轮结构设计

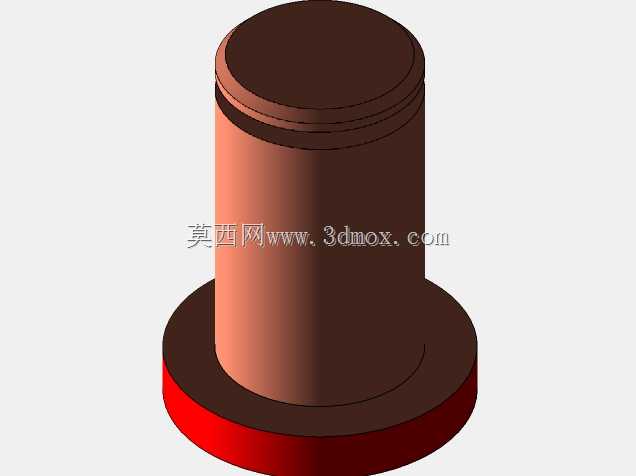

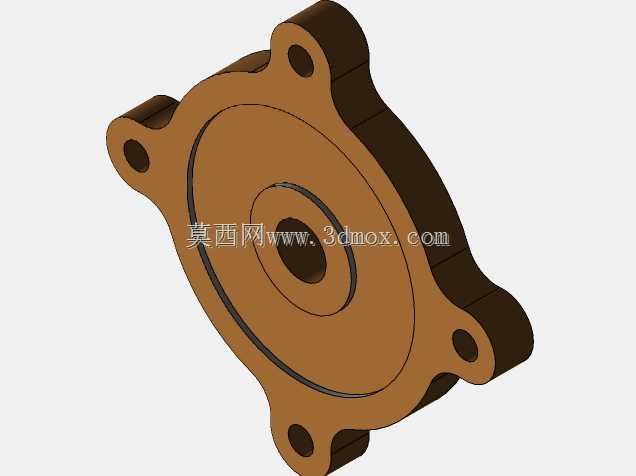

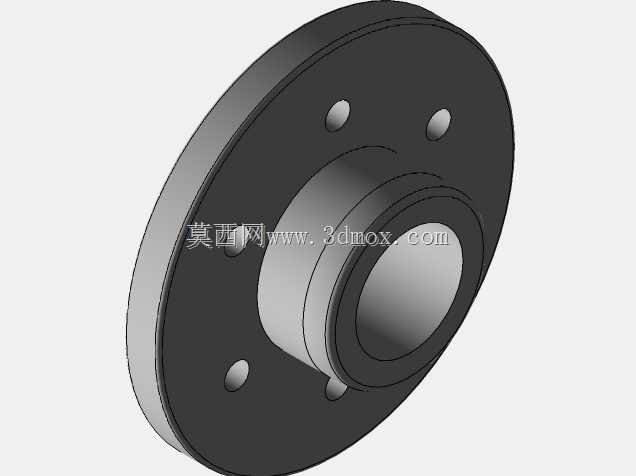

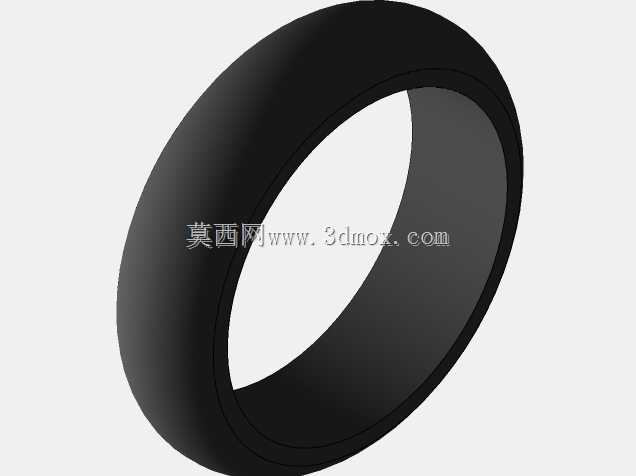

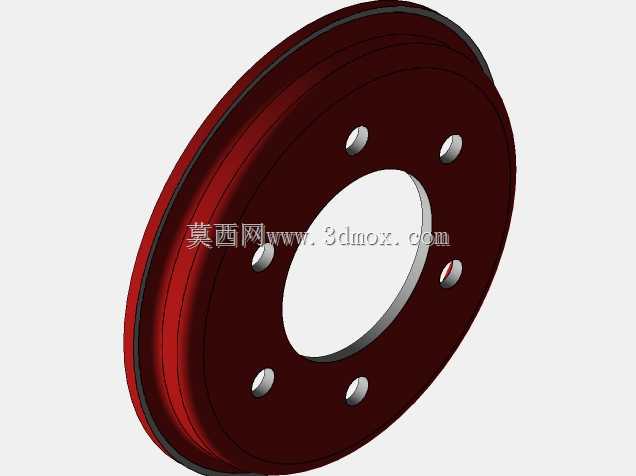

　　这款滚轮结构主要面向工业设备移动支撑场景设计，常见于中小型自动化设备移机、工装夹具平台移位、轻型仓储转运小车的行走端使用，区别于普通民用脚轮，其结构强度适配车间地面常见的金属切屑、轻微凹凸工况，轮体采用橡胶包金属轮毂的复合结构，橡胶层厚度预留了足够的磨损余量，金属轮毂通过多颗螺栓与轮架侧的轴承座连接，转动过程中可承受径向载荷同时兼顾少量轴向窜动余量，避免设备推行过程中遇到侧向冲击力时出现轮轴卡滞。顶部采用四孔法兰安装面，安装孔位沿法兰圆周均匀分布，法兰面与设备安装底板贴合时可通过调整垫片控制安装高度，法兰中心的红色端盖为轴承注油口的防护结构，日常维护时无需拆卸整个轮体即可完成轴承润滑脂加注，降低设备运维的拆解工作量。

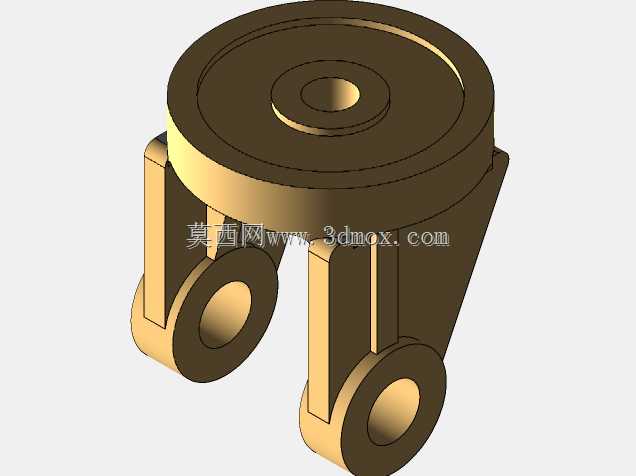

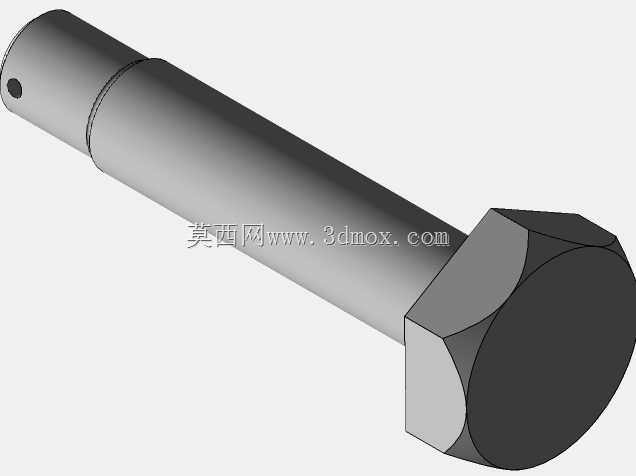

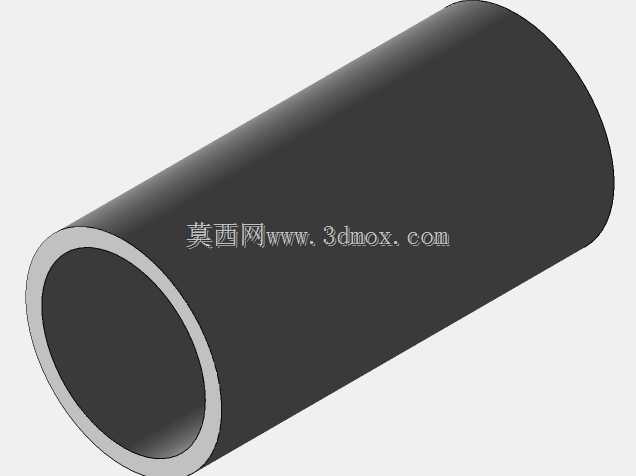

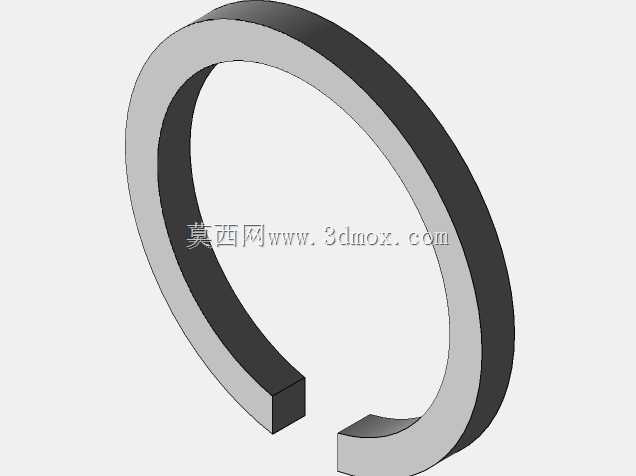

　　轮架部分采用双侧支撑结构，两侧支架通过上部的回转座与法兰盘连接，回转座内置推力轴承，可实现360度水平方向回转，转向时阻力更小，侧支架下部的轮轴固定端采用大尺寸六角锁紧结构，拧紧后可通过止动垫片防松，避免长期震动工况下轮轴松脱。设计过程中优先考虑了安装边界的兼容性，法兰外圆尺寸控制在常规设备底梁的安装宽度范围内，轮体最低点到法兰安装面的高度适配多数工业设备的底部离地间隙，轮体宽度经过核算，在额定载荷下对车间环氧地面的压强不会造成地面压痕，同时转向时的回转半径经过优化，不会与设备底部的其他结构件发生运动干涉。轮体与支架之间预留了足够的排屑间隙，车间地面的细小切屑、灰尘不会卡在轮体与支架之间造成滚轮卡转，

　　橡胶轮面的硬度选择兼顾了减震性与耐磨性，推行过程中可过滤地面微小震动，避免设备上的精密元器件受震动影响精度，整体结构没有多余的复杂零件，拆解维护时仅需常规内六角扳手、开口扳手即可完成全部拆装作业，适配车间日常运维的工具配置，不需要专用工装即可完成易损件更换。
