手持式便携液体喷洒瓶三维结构设计

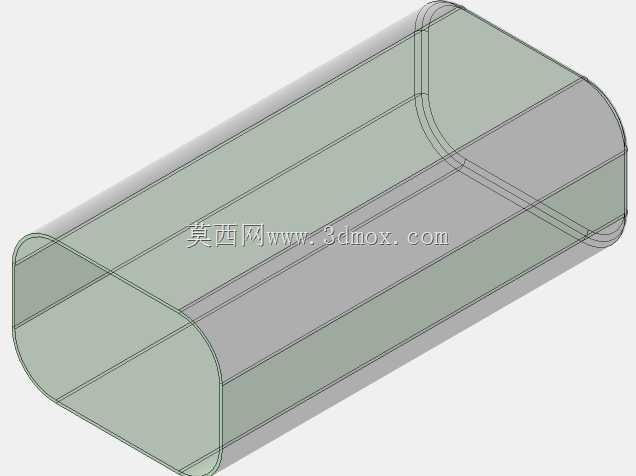

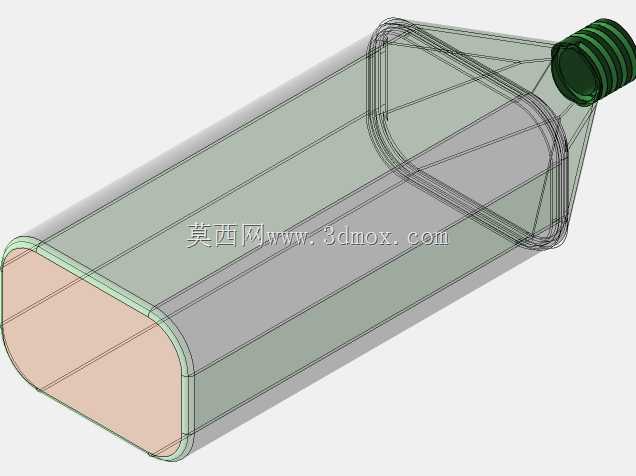

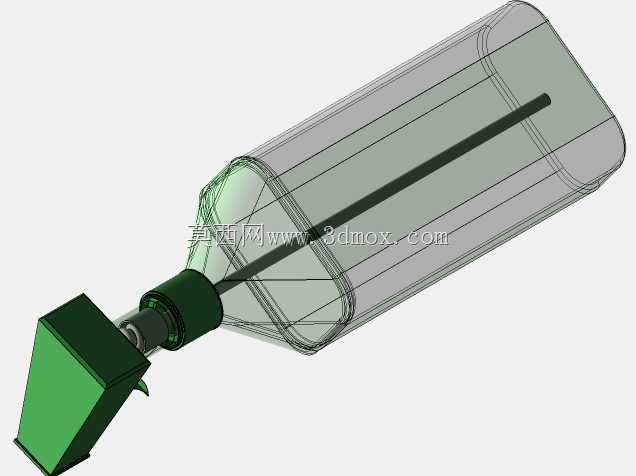

　　该模型完整还原了手持式液体喷洒瓶的全部结构，包含储液瓶身、按压喷头、内置吸液管、喷嘴导流结构四大核心部分，整体采用符合人体工学的斜置喷头布局，握持时手腕无需过度弯折，长时间操作不易产生疲劳。瓶身采用圆角矩形截面设计，相比传统圆柱瓶体，在同等容积下摆放更稳定，不易侧翻，同时平面侧壁更便于粘贴产品标识，仓储堆叠时也能充分利用包装箱内部空间，减少运输过程中的晃动磕碰。内置吸液管从喷头接口处一直延伸至瓶底最内侧边角，瓶底设计有微小的倾斜沉槽，当瓶内剩余液体量较少时，液体会自动汇聚到吸液管底端入口处，避免出现管端吸空、剩余液体无法喷出的问题，大幅提升液体利用率。喷头部分集成了按压杠杆、泵腔、单向阀、雾化喷嘴等细小结构，

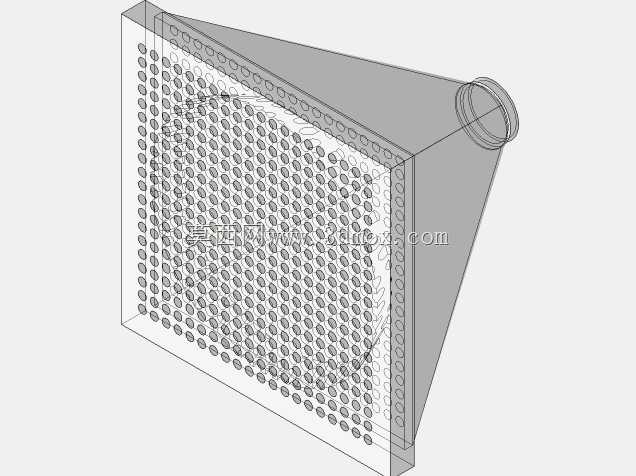

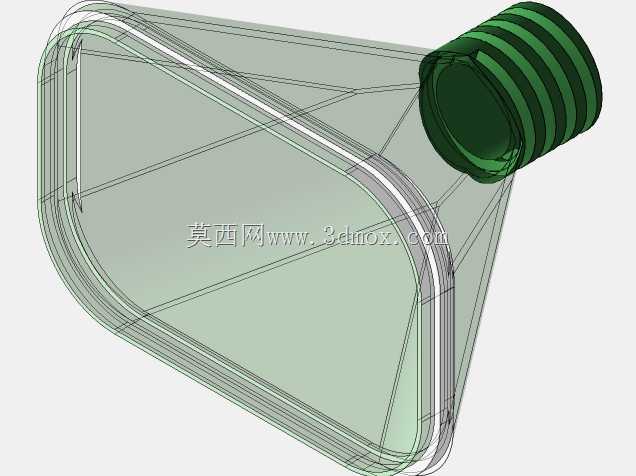

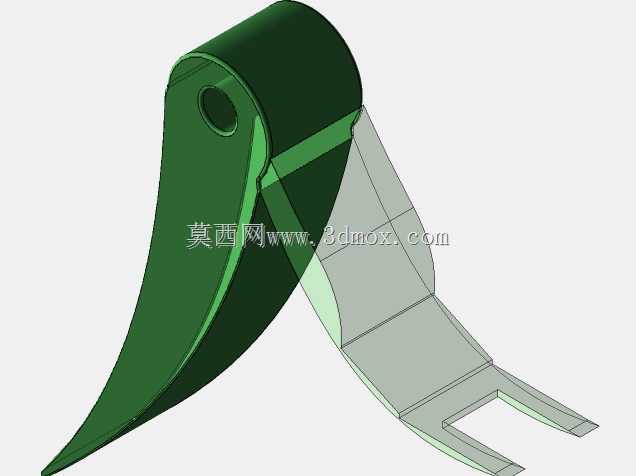

　　按压杠杆的力臂经过合理配比，按动时阻尼适中，既不会因为按压力度过大导致操作费力，也不会因为弹力过软出现误喷情况。泵腔内部的两个单向阀分别负责吸液和封压，按下喷头时出液侧单向阀开启，进液侧关闭，泵腔内液体加压后从喷嘴喷出；松开喷头时进液侧单向阀开启，依靠泵腔复位产生的负压将瓶内液体吸入泵腔，为下一次喷射做好准备。喷嘴处的导流槽可以将加压后的液体打散成均匀雾状，喷射覆盖范围适中，不会出现水柱直射或者雾滴大小不均的问题。整体装配结构没有多余的复杂零件，各部件之间采用卡扣和小过盈配合连接，无需额外紧固件即可完成组装，适合量产装配。在安装边界方面，喷头与瓶身的连接瓶口采用标准螺纹规格，可兼容同规格的通用替换喷头，

　　瓶身外壁预留的标签粘贴区域平整无凸起，底部的支撑边宽度均匀，放置在水平台面时接触面积充足，不会出现翘边晃动。这类喷洒结构可广泛应用于日化清洁、园艺浇灌、消毒消杀、小剂量试剂分装等场景，结构设计充分考虑了日常使用中的各类细节，既保证了喷洒功能的稳定可靠，也兼顾了握持手感、摆放稳定性、装配便捷性等实际使用需求，模型完整呈现了内部管路与外部壳体的配合关系，可作为小型承压液体容器、手动泵类结构设计的参考案例。
