剖视结构有刷直流电动机转子组件

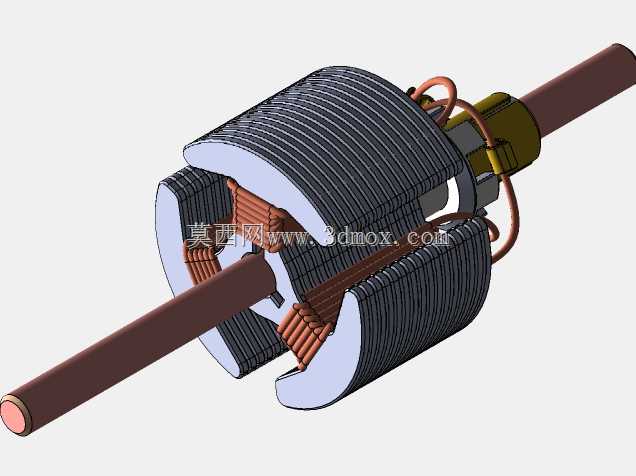

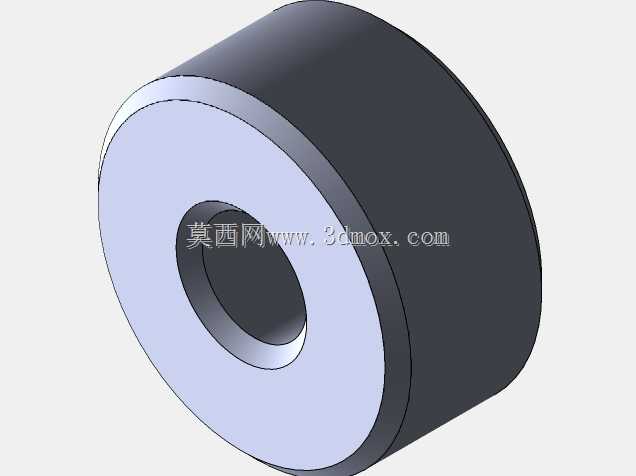

　　该模型以半剖方式呈现小型有刷直流电动机的转子总成，把叠片铁芯、漆包线绕组、端部绝缘、换向器及贯通转轴之间的装配关系完整拆开，便于在结构评审时核对气隙侧轮廓、端部爬电距离和轴向定位尺寸。转轴采用两端伸出的光轴形式，一端用于安装带轮或齿轮，另一端可根据需要加装编码轮或散热风叶；轴肩、卡簧槽和配合段在模型中均有明确表达，选型时可据此校核轴承跨距、支撑刚度以及与端盖轴承室的安装边界。

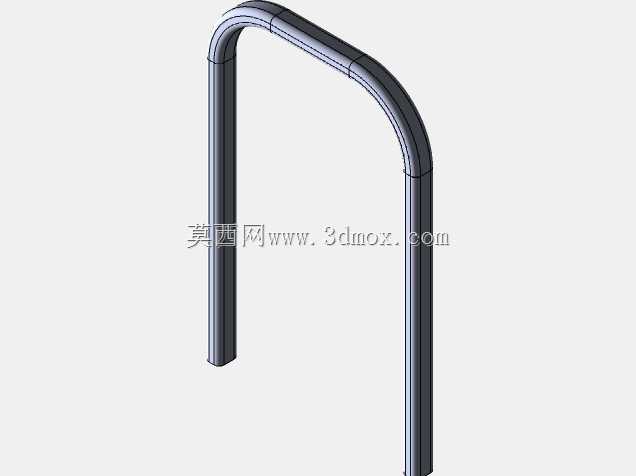

　　电枢铁芯由多片硅钢冲片叠压而成，外圆开设均匀分布的嵌线槽，槽口宽度直接影响下线工艺与齿槽转矩。绕组采用成型线圈嵌入槽内，端部弯折并绑扎固定，出线端连接到换向器挂钩；这种结构在电动工具、玩具传动、办公设备、小型输送辊和自动化执行机构中十分常见。设计时需要在槽满率、铜线截面积、匝数与铁芯长度之间权衡：匝数偏多会提升反电动势并限制空载转速，匝数偏少则电流增大，容易引起电刷火花和温升超标。

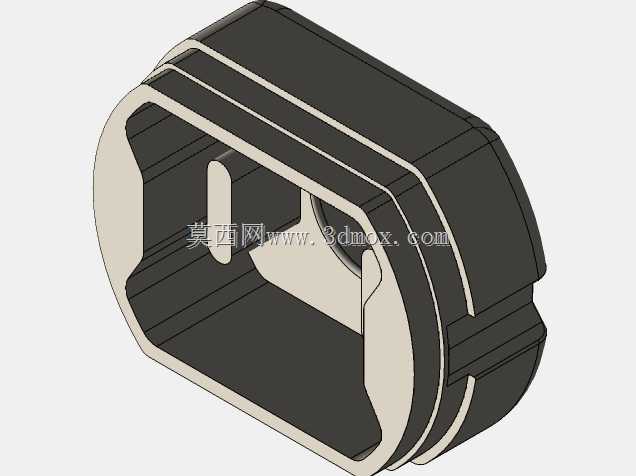

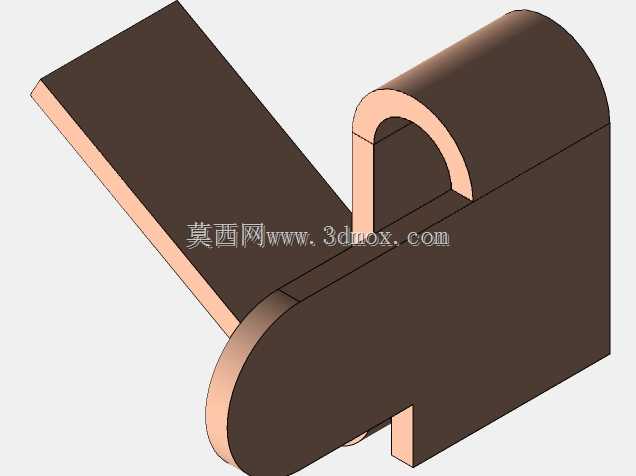

　　换向器布置在转子一端，与电刷配合完成机械换流，其外径、片间绝缘槽和压装位置决定了电刷磨损轨迹。模型保留了铜片与绝缘基体的分层特征，可用于检查电刷接触面是否落在换向器有效宽度内，以及绕组端部是否与刷架、磁钢或机壳发生干涉。端部绝缘件位于铁芯与绕组之间，虽然在外观上不显眼，却直接关系到匝间耐压和长期运行可靠性。

　　从三维建模角度看，这类零件不能只画外形。叠片铁芯需要通过阵列槽型和拉伸体表达真实质量分布，绕组则应按实际跨距建立路径，避免在后续转动惯量估算、动平衡分析或装配干涉检查时产生偏差。转轴与铁芯、换向器之间的配合段应分别设定公差带：铁芯内孔常用过盈或键连接传递扭矩，换向器压装段则需控制表面粗糙度和导入倒角。

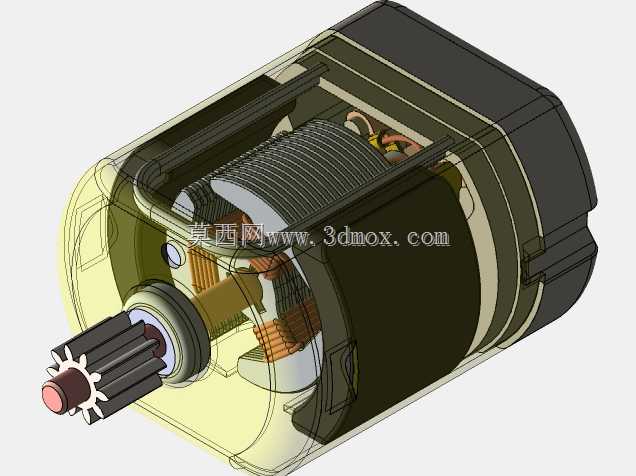

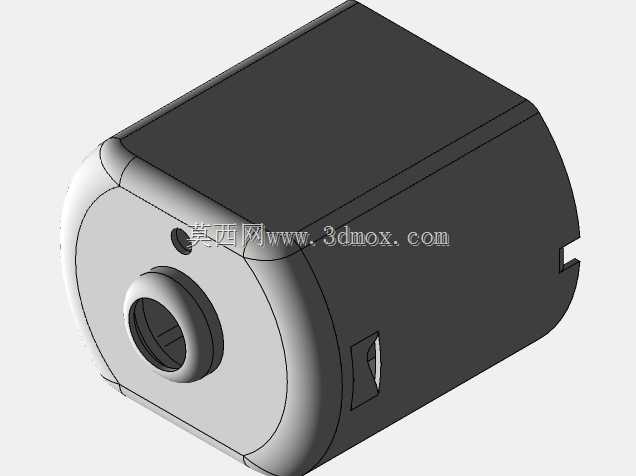

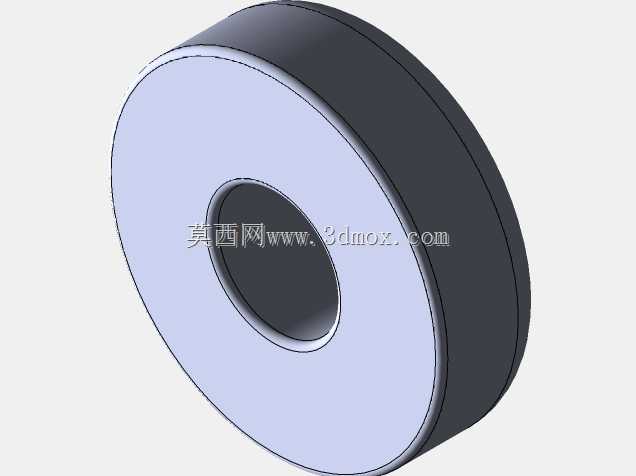

　　在整机布置中，转子外圆与定子磁钢之间必须保留均匀气隙，气隙过小会因轴承游隙、轴挠度或热膨胀造成扫膛，过大又会使磁阻增加、效率下降。端部绕组的径向高度不能侵入磁钢行程，轴向长度也要给端盖、轴承和刷握留出空间。对于需要逆向测绘或改型的工程师，该剖视模型可直接作为槽极配合、绕组走向、换向器位置和轴系长度的核对参考，帮助在样机加工前发现结构拥挤、绝缘距离不足或安装基准不一致等问题。
