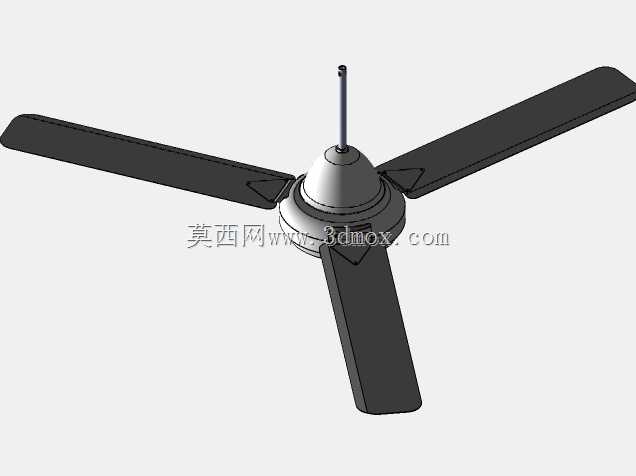

家用吸顶式吊扇全套结构设计方案

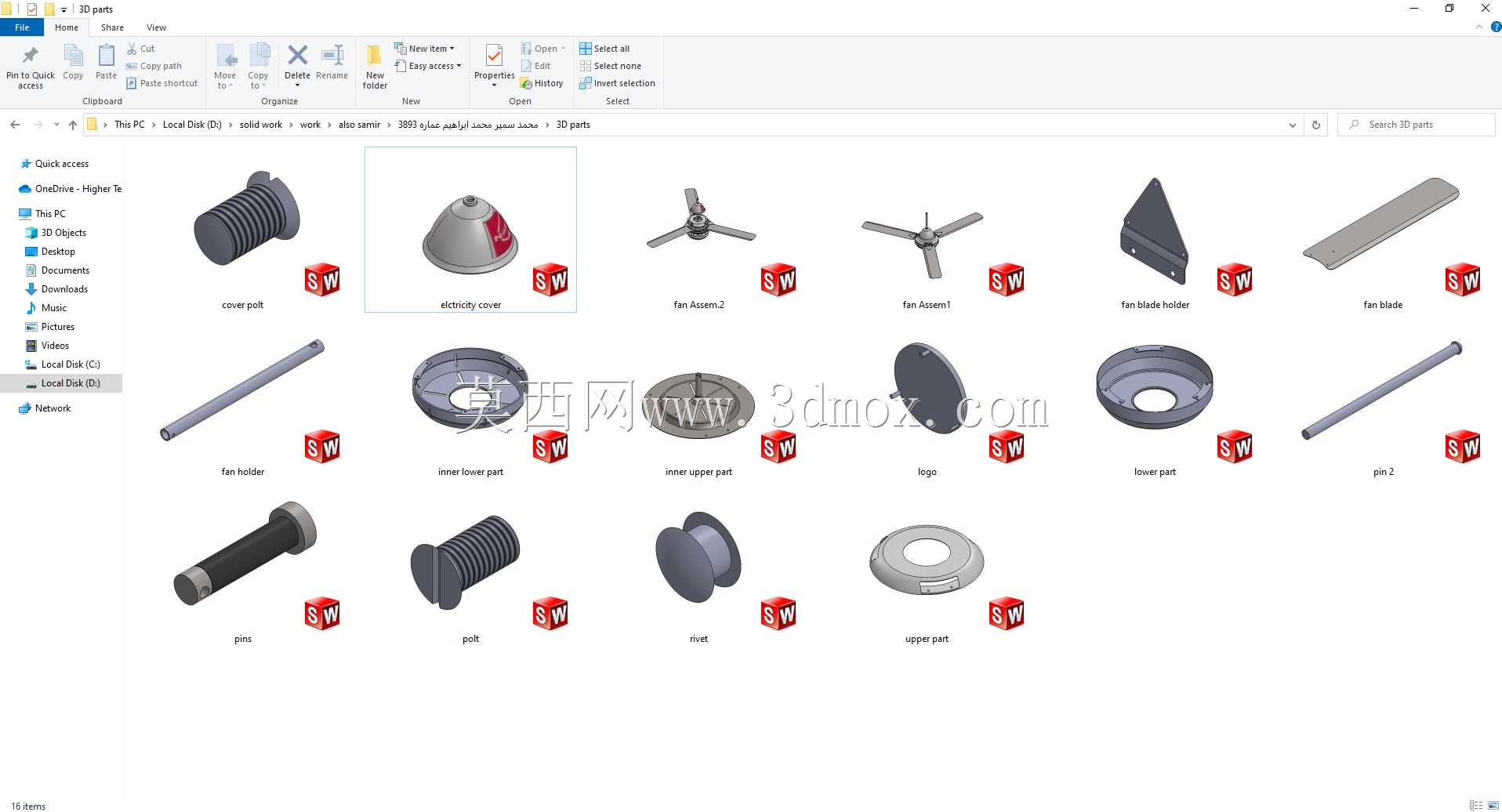

　　这套吊扇结构覆盖了整机从吸顶固定端到出风末端的全部核心零件，拆解后可清晰看到各部件的配合逻辑，完全按照实际量产装配的尺寸链关系搭建，没有多余的装饰性虚体，每一处曲面和柱体都对应真实的加工与装配需求。日常在民用住宅的客厅、卧室，商用场所的食堂、开放式办公区、临街商铺，都能见到这类设备的身影，它的核心作用是驱动室内空气形成持续对流，在闷热环境里加快人体表层汗液蒸发，带走积聚的热量，也可配合空调系统使用，打散室内分层的冷热空气，降低温控设备的空载能耗。整套结构的设计思路始终围绕运行可靠性与安装便捷性展开，位于最上端的吸顶座预留了与建筑顶面膨胀螺栓匹配的安装孔位，其外轮廓做了圆弧过渡，既避免安装时划伤施工人员，也能遮盖顶面接线的外露部位；

　　中间的吊杆采用空心长杆结构，既可以大幅降低整机自重，也能将供电引线从杆体内部穿过，避免线路外露积灰、被外力剐蹭，杆体两端的连接柱分别与顶部固定座、下方电机主体做止口配合，保证同轴度，避免长期运转出现偏心晃动。下方的电机外壳分为上下扣合的两部分，壳体上预留了散热筋结构，能够在电机持续运转时快速将绕组产生的热量传导到外部空气中，避免内部温升过高触发保护停机。配套的多款叶片连接件对应不同的叶片安装方案，既有三叶布局的连接支架，也有长条形直叶片的固定结构，叶片本身做了符合空气动力学的扭角设计，在相同转速下可以推动更大体积的空气流动，同时降低叶片切风产生的低频噪音。所有连接部位的紧固件都做了对应的沉台设计，装配后螺栓端面不会突出零件表面，

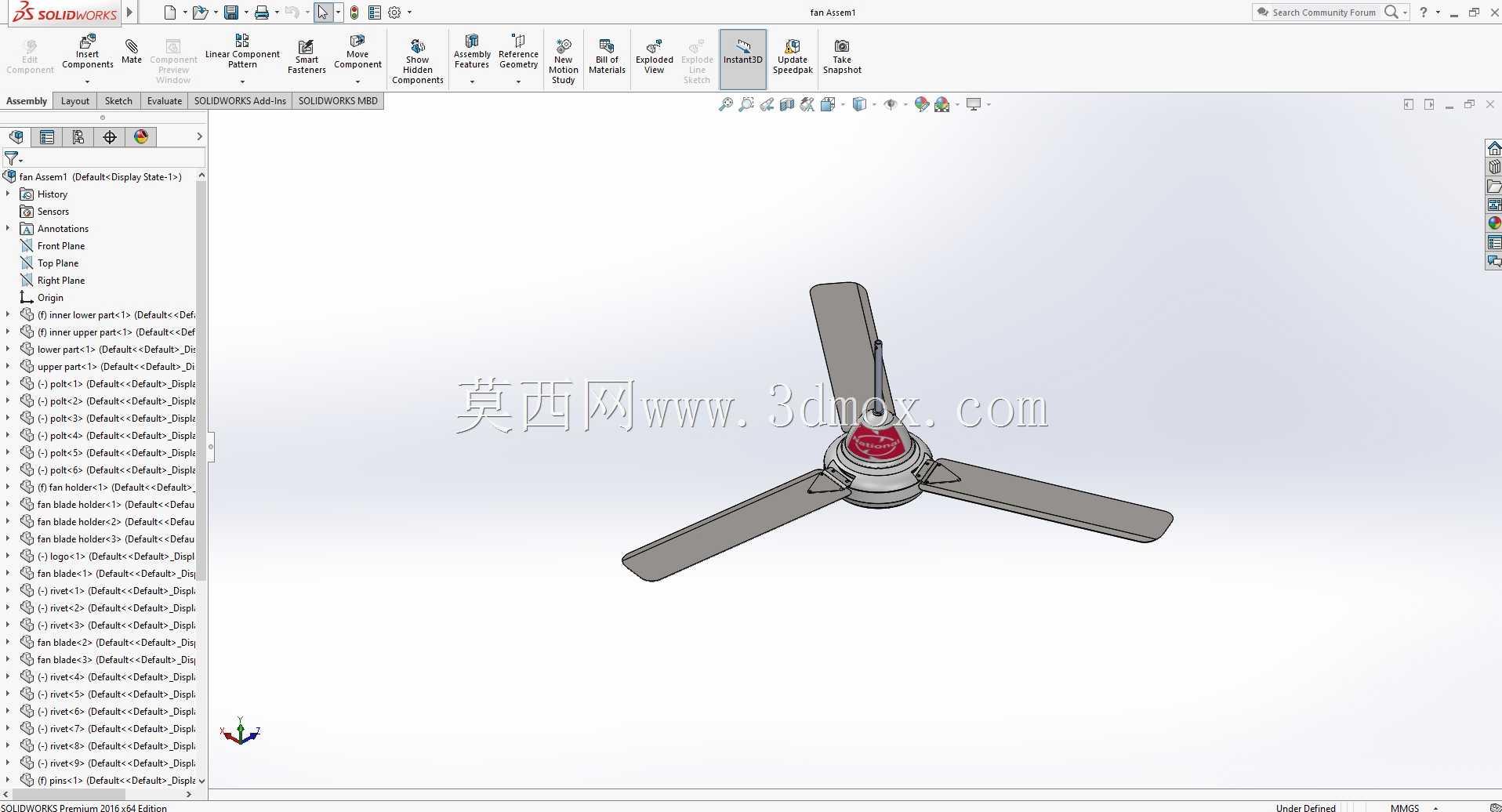

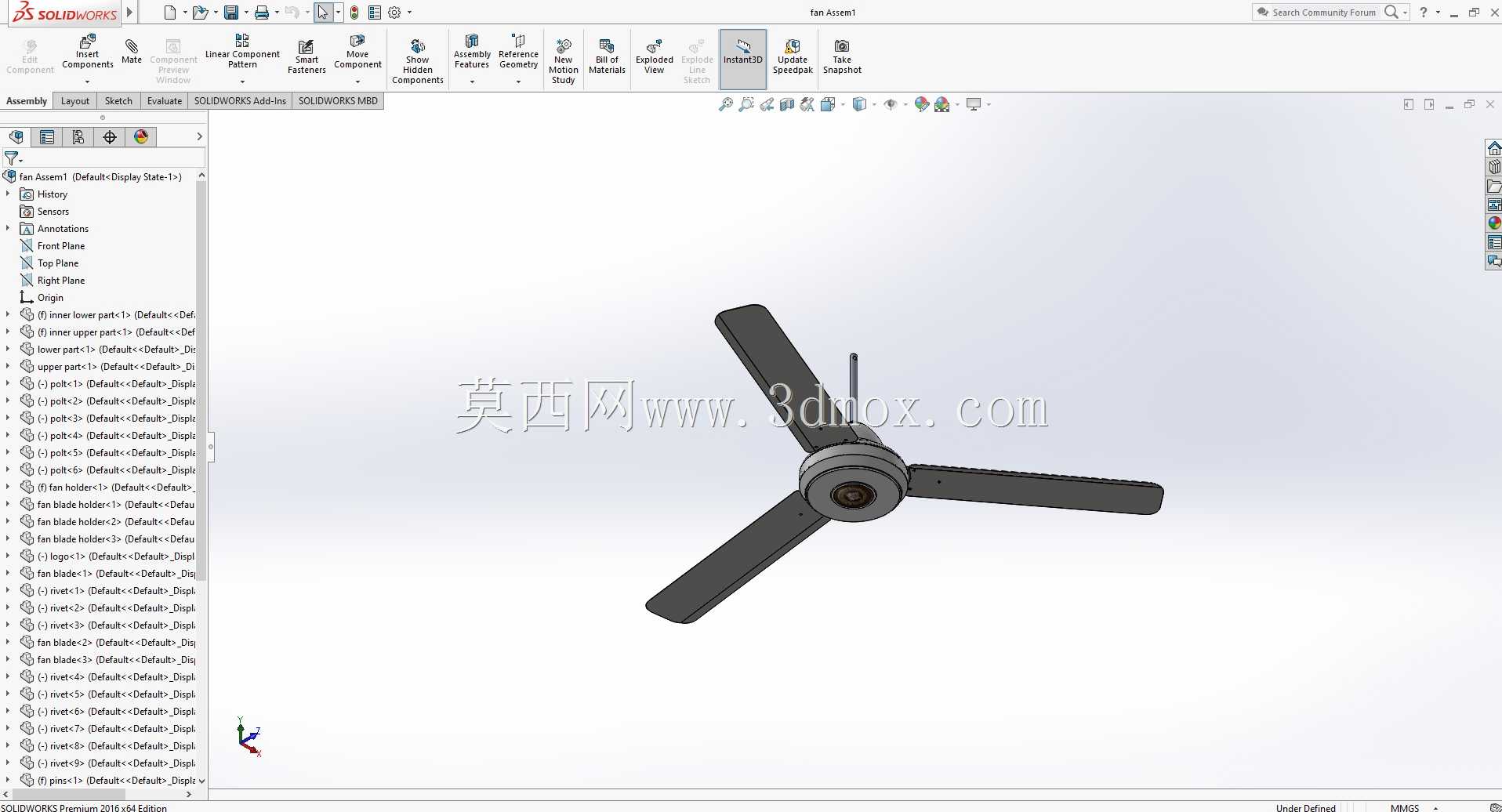

　　既保证外观整洁，也避免运转过程中突出部位形成额外风阻。从安装边界来看，整套结构的顶面固定位尺寸适配普通住宅的混凝土顶面承重要求，吊杆长度预留了调整空间，可根据不同层高修改杆长参数，叶片旋转形成的圆周范围与周边墙面、吊顶凸起物预留了足够安全间隙，不会出现运转剐蹭。在建模过程中，所有零件的装配基准完全统一，相邻配合件之间预留了合理的公差间隙，既不会因间隙过大出现运转松动，也不会因尺寸过盈导致装配困难，对后续做运动仿真、校核整机动平衡、出工程图指导加工都有直接的参考价值。
