沙特用工字梁组合支撑结构设计

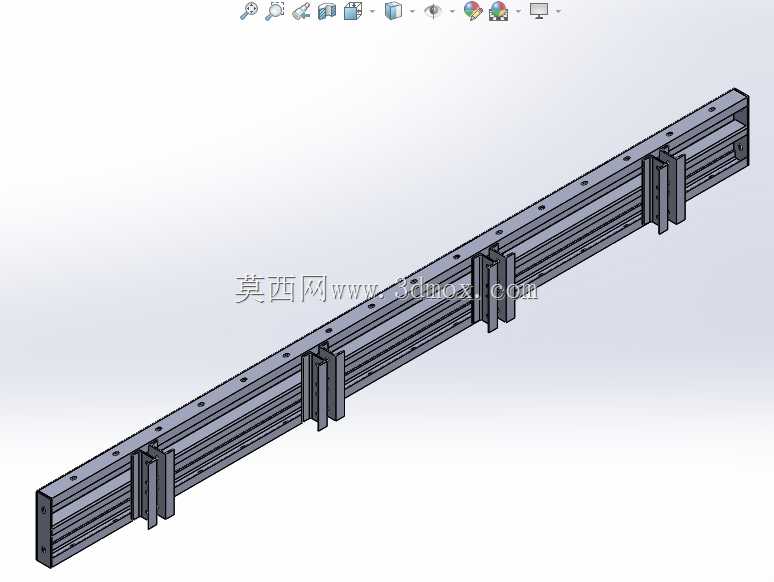

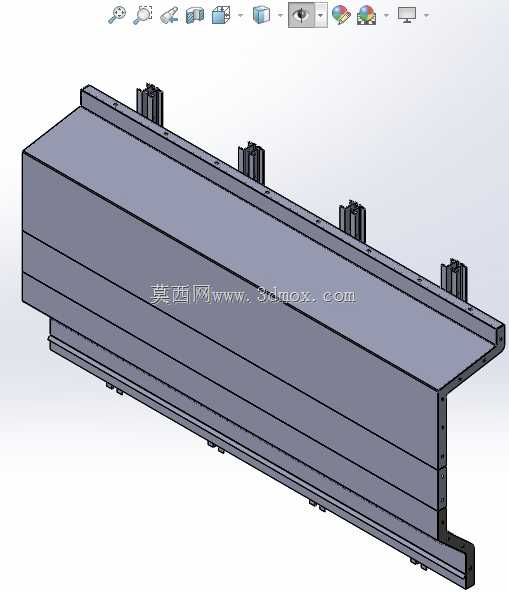

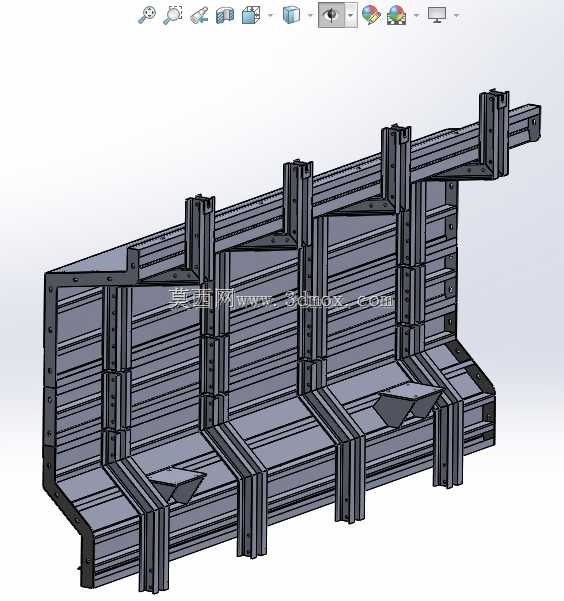

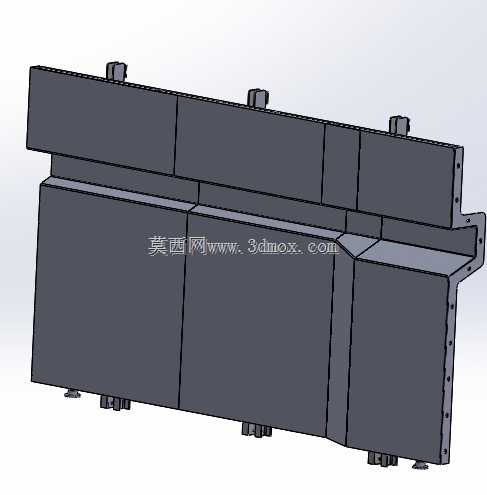

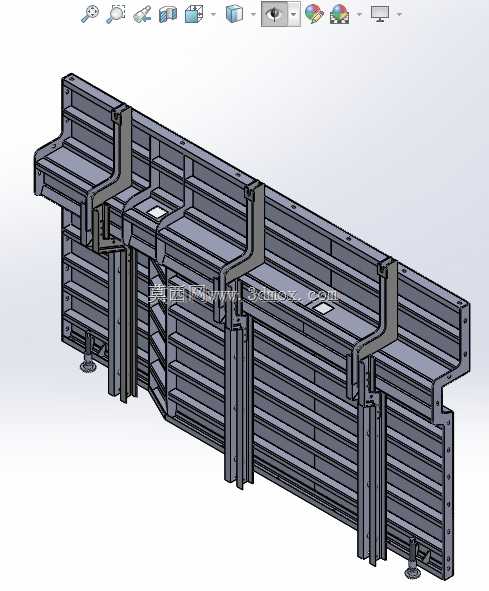

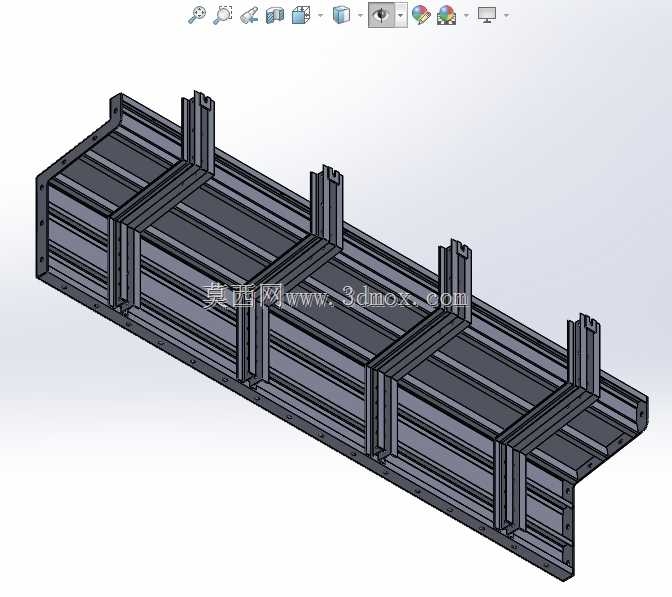

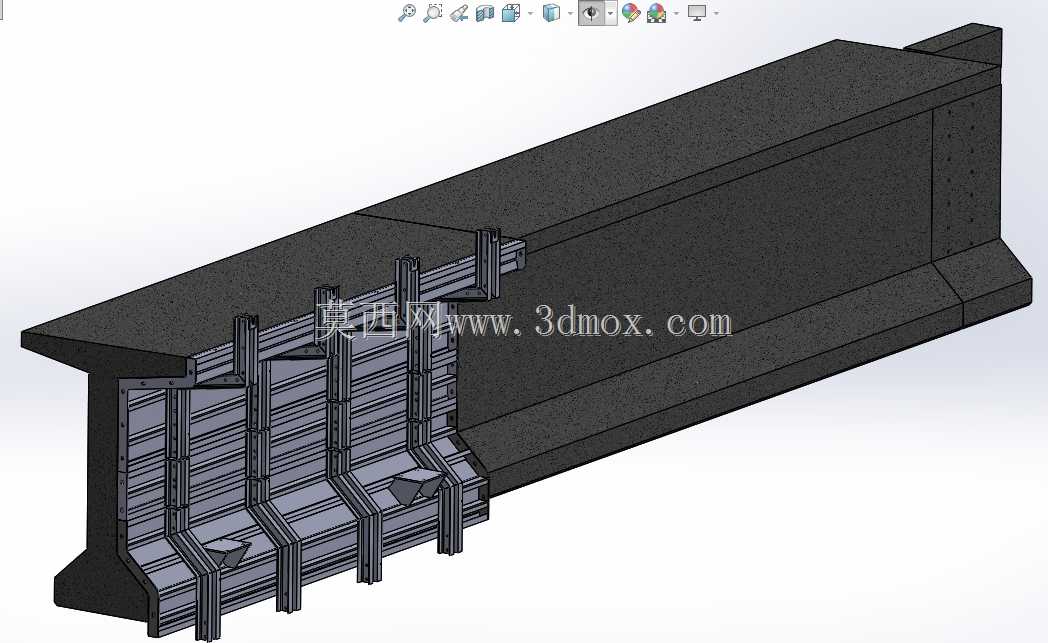

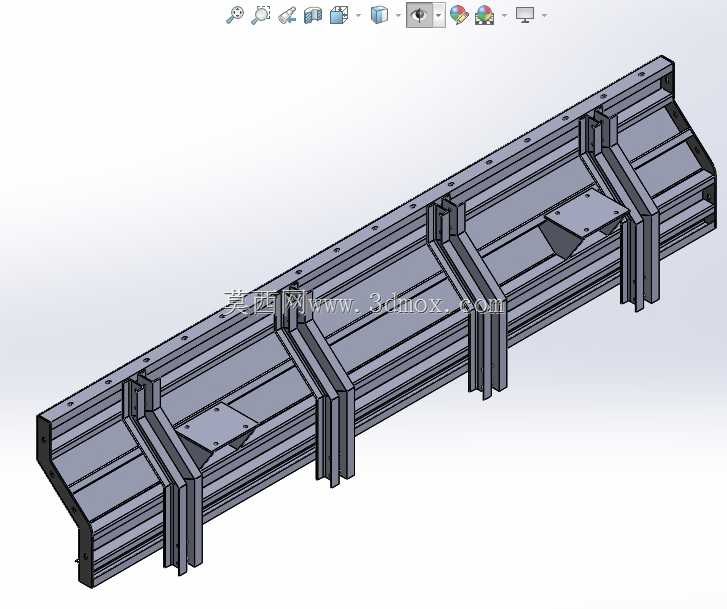

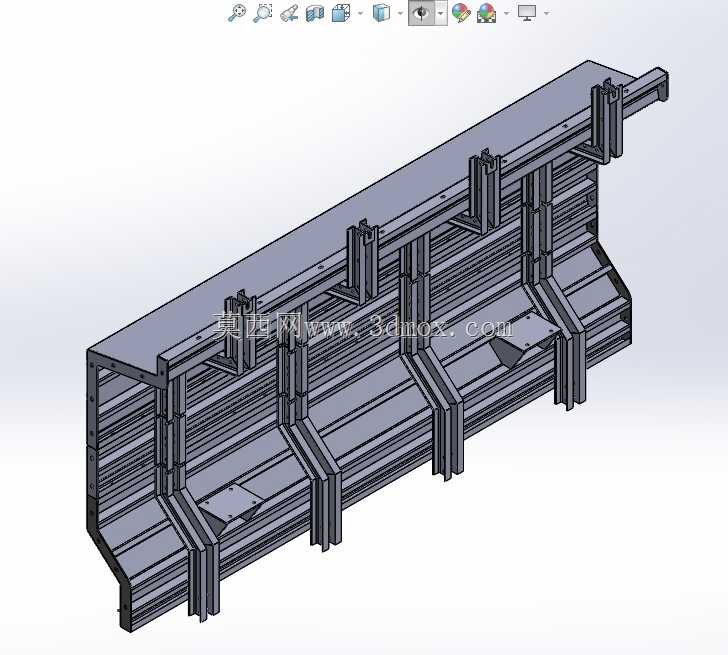

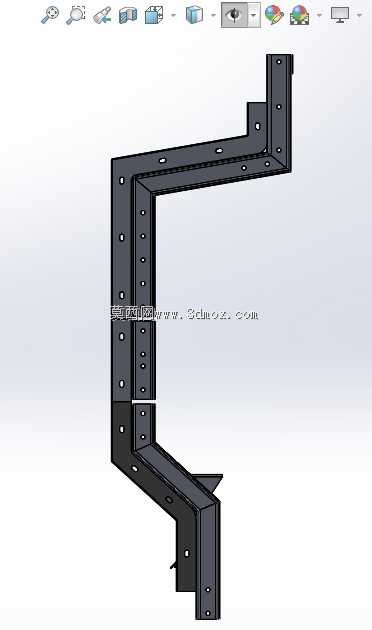

　　这类工字梁组合支撑结构，主要适配中东区域高温、多风沙的户外工程施工场景，常见于现浇混凝土墙体模板的侧向支撑体系，也可作为临时重载承重架的主梁单元使用，在房建主体施工、大型管廊支模、工业设备临时就位支撑场景中都有广泛应用。整套结构以标准热轧工字钢为主体承载基材，搭配多组L型侧向卡固件、竖向调节撑杆、端部连接法兰组成，相邻梁段之间通过预设的螺栓孔位实现快速拼接，无需现场焊接即可完成不同长度的支撑单元组合，适配不同高度、不同跨度的支模作业需求。设计阶段优先考虑了现场快速拆装的需求，所有连接点位的螺栓规格统一，卡固件与工字钢翼缘的配合间隙控制在1.2mm以内，既保证安装时的顺畅对位，又能避免浇筑过程中因混凝土侧压力导致的构件错位。

　　竖向调节撑杆采用螺纹微调结构，可实现±50mm范围内的长度调节，能够抵消基础面不平整带来的安装误差，保证梁体整体处于水平受力状态，避免局部应力集中导致的构件变形。从安装边界来看，单组标准梁段的长度适配1.2m至1.8m的常规墙体浇筑段高度，侧向卡固件的伸出长度可覆盖150mm至300mm厚度的模板体系，端部法兰的孔位排布与市面通用的对拉螺栓、斜撑连接件完全兼容，不需要额外加工转接件即可直接投入现场使用。结构受力设计上，通过有限元模拟验证，单组梁体在承受45kN/m的混凝土侧压力时，最大挠度控制在1/1000以内，完全满足现浇混凝土施工的刚度要求，同时梁体腹板上预留的多组长条孔位，可根据现场实际受力点灵活调整卡固件的安装位置，

　　适配不同浇筑高度下的受力分布变化。考虑到户外长期周转使用的需求，所有构件的棱角位置都做了R3的圆角处理，避免搬运过程中的磕碰变形，卡固件与工字钢接触的位置增加了防滑齿结构，锁紧后可提供足够的摩擦力，防止振捣过程中出现构件滑移。整套结构的拆分设计也充分考虑了运输便利性，所有拆解后的构件都可堆叠码放，相同运输空间下的装载量比传统焊接式支撑结构提升40%以上，能够大幅降低跨区域项目的构件转运成本。
