折线型输送导轨连接组件结构设计

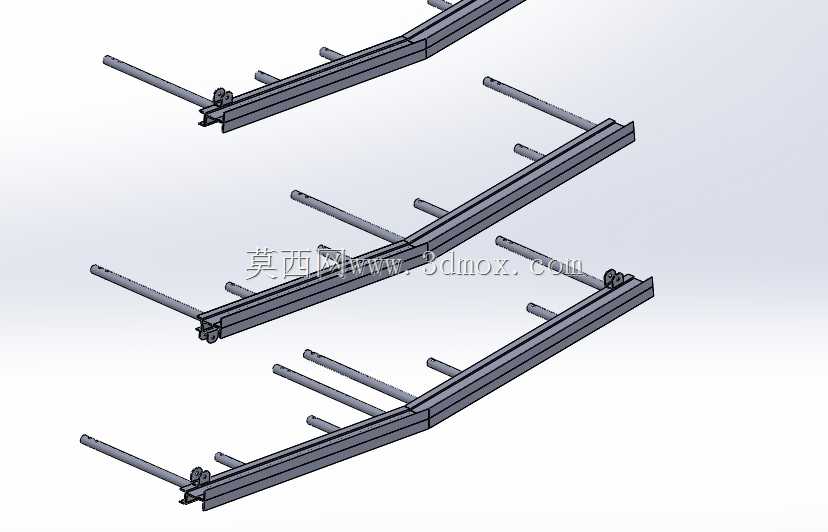

　　该结构件主要应用于轻型物料输送系统的轨道变向衔接场景，常见于电子元器件装配线、小件仓储分拣线、食品包装输送线的布局改向段，用来承接直段输送轨道的折线转向需求，解决输送路径存在角度偏移时的轨道连续衔接问题，避免输送载具在变向位置出现卡滞、脱轨、运行顿挫的故障。整套组件采用三段式折线布局，相邻轨道段之间通过端部的铰接连接座实现角度固定，每段轨道主体为冷弯成型的槽型截面，两侧对称伸出圆柱状导向支撑杆，用来给输送载具的行走轮提供侧向限位与滚动支撑，轨道端部的连接座预留有同轴销轴孔，安装时可根据现场布局的实际转向角度微调相邻段的夹角，调整到位后通过锁紧螺栓完成角度固定，不需要额外焊接或切割加工，适配现场改造的快速装配需求。

　　设计阶段优先考虑了载具的通行边界，轨道槽的内宽尺寸匹配常用直径30mm的输送行走轮，两侧导向杆的伸出长度控制在80mm，相邻导向杆的间距按照载具轮距的1.2倍设置，保证载具经过折线段时至少有两组行走轮同时与轨道或导向杆接触，避免单点支撑带来的载具倾斜问题。连接座的铰接点位置设置在轨道槽的中心轴线上，转向时轨道的内槽面不会出现台阶错位，载具滚轮经过衔接位置时的滚动落差控制在0.2mm以内，能有效降低运行过程中的碰撞噪音与滚轮磨损。整套组件的安装基准为轨道底部的安装平面，每段轨道底部预留有三个等距布置的安装孔位，可直接通过T型螺栓与铝型材机架的槽口连接，不需要额外制作转接支架，安装时的水平调整公差可控制在±1mm/m，

　　适配多数轻型输送机架的安装精度要求。在结构强度校核阶段，针对单段轨道的中部集中载荷做了冗余设计，单段轨道可承受15kg的集中载荷不发生超过0.5mm的塑性形变，满足多数轻型小件输送的负载要求，导向支撑杆采用实心圆钢加工，与轨道主体的连接采用铆接加粘接的复合工艺，长期运行下不会出现导向杆松动歪斜的问题。折线段的转角角度设置为常用的15度偏转角，若现场需要其他转向角度，可通过调整连接座的相对位置快速适配，不需要重新加工轨道主体，能大幅缩短输送线布局调整的施工周期。
