带法兰加强筋的锥筒形承压壳体结构

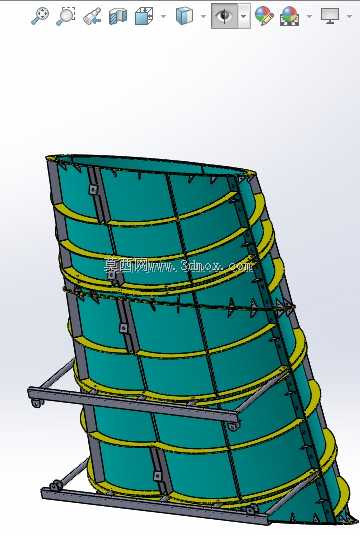

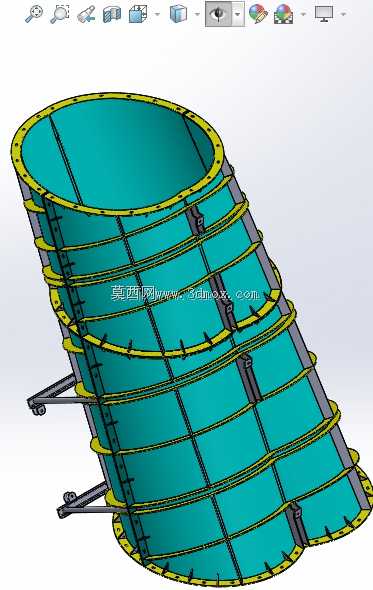

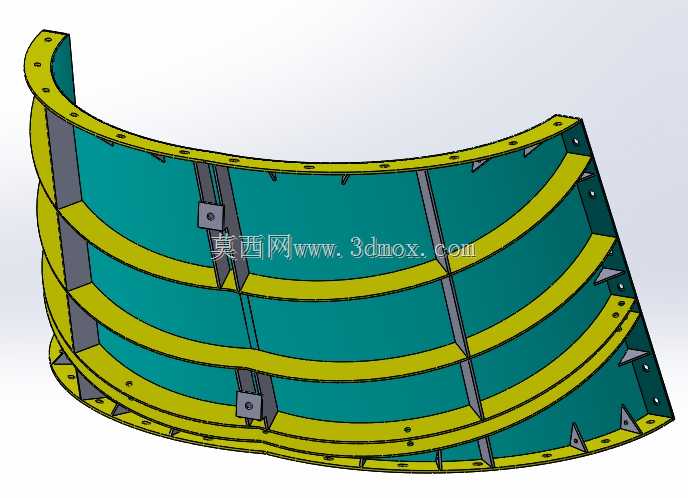

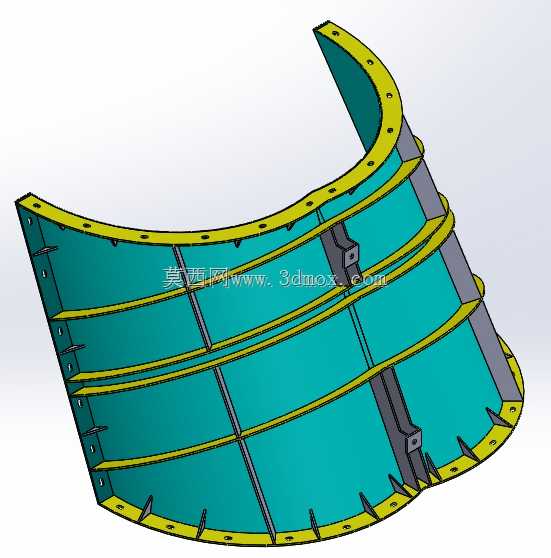

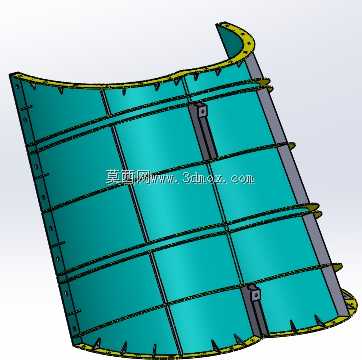

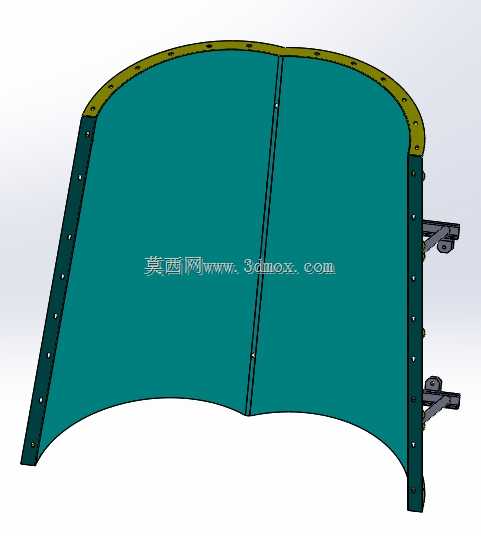

　　该锥筒形构件多用于流体输送、通风除尘、物料导流类工业场景，作为管路系统中的变径连接段，可实现不同口径管路间的平滑过渡，减少介质流经变径位置时的涡流损耗与压力损失，也可作为小型罐体的主体承压段，适配低压工况下的介质存储与导流需求。从结构设计来看，整体采用锥度渐变的薄壁筒体构型，两端设置带螺栓孔的连接法兰，法兰端面预留密封面安装余量，可通过螺栓紧固件与上下游设备、管路实现刚性密封连接，法兰与筒体衔接位置做了圆弧过渡处理，避免应力集中导致的焊缝开裂问题。筒体周向均匀布置多道环形加强筋，轴向设置纵向加强肋，纵横交错的加强结构可大幅提升薄壁筒体的径向抗变形能力，抵消内部介质压力、外部载荷带来的筒体形变，

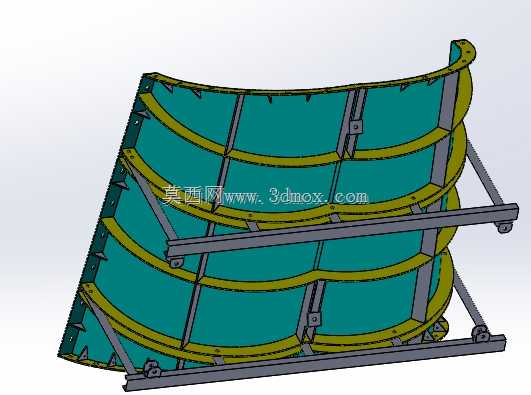

　　在保证结构强度的前提下尽可能降低筒体壁厚，控制整体构件重量。筒体外侧设置两处带安装孔的支撑支座，支座与筒体外壁通过焊接方式固定，支座上的长圆孔可适配安装过程中的位置偏差，方便现场安装时调整构件的水平度与安装位置，支座的受力点布置在环形加强筋对应位置，避免支撑载荷直接作用在薄壁筒体上造成局部凹陷。建模过程中优先保证法兰螺栓孔的位置度公差，所有螺栓孔采用圆周阵列方式生成，确保与对接法兰的孔位完全匹配；加强筋与筒体的贴合面做了共面处理，保证后续焊接工序的贴合度，减少焊接间隙；锥筒的锥度参数根据实际流通需求设定，内壁做平滑处理，无凸起、台阶等阻碍介质流动的结构，可有效降低介质输送过程中的阻力。安装时需注意两端法兰的密封垫片选型，根据输送介质的温度、腐蚀性匹配对应材质的垫片，支撑支座固定时需保证筒体的同轴度，避免安装偏差带来的附加应力，长期运行过程中可定期检查加强筋与筒体的焊缝位置，排查是否存在因振动、压力波动导致的焊缝疲劳问题。
