环形夹持式摩擦系数检测工装结构

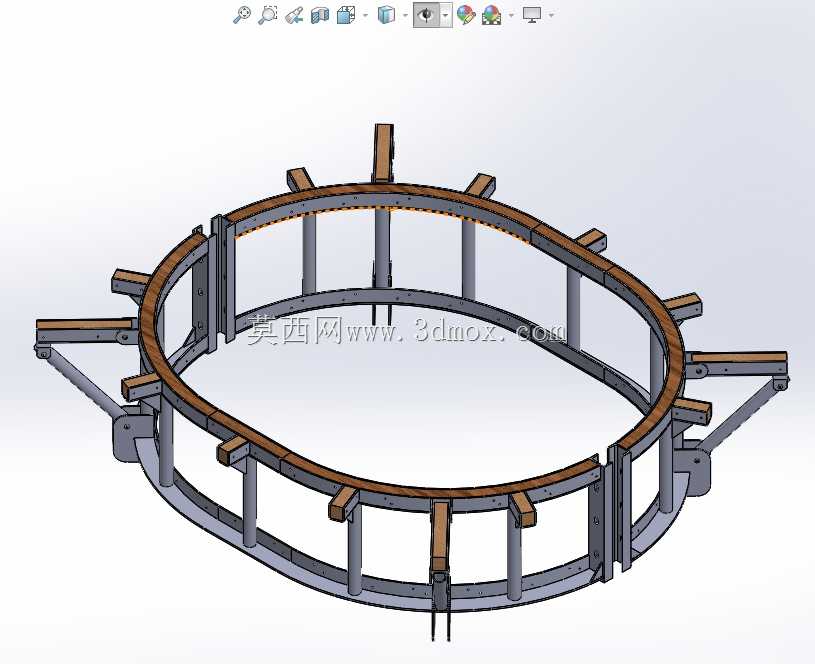

　　该环形夹持结构主要配套摩擦系数检测场景使用，多用于环形工件、回转类接触面的摩擦性能测试环节，在材料摩擦学测试、回转副装配预检测、密封件摩擦性能验证等工况中承担工件装夹与测试基准定位的作用。结构整体采用分体式环形框架设计，上下两层环形梁通过垂直支撑立柱连接形成刚性主体，沿环向均匀分布的可调夹持块可根据被测工件的外径尺寸调整伸出量，适配一定直径范围内的环形被测件装夹需求，夹持块端部采用木质垫块，既可以保证足够的装夹摩擦力避免测试过程中工件打滑，又能避免硬质金属夹头划伤被测工件表面，影响摩擦测试数据的准确性。结构两侧设置的铰接开合机构可实现环形框架的快速开合，方便被测工件的上下料操作，

　　开合位置设置的锁止结构可在装夹完成后实现框架的刚性锁止，避免测试过程中框架出现形变或开合间隙影响测试精度。从安装边界来看，该结构整体为对称环形布局，安装时需保证环形中心与测试设备的回转中心同轴度误差控制在允许范围内，底部预留的安装接口可直接固定在测试平台的T型槽上，侧向延伸的连接臂可配套加载机构，为摩擦测试提供稳定的正压力加载路径。设计过程中重点考虑了环向夹持力的均匀性，所有夹持块的调整行程一致，支撑立柱沿环向等距分布，避免框架受力不均产生局部形变，上下环形梁采用等截面型材加工，保证整体刚性的同时控制结构自重，减少测试过程中结构自身重量对摩擦系数测试结果的干扰。该结构可直接配套摩擦传感器使用，夹持块与被测件接触面的压力可通过传感器实时采集，配合回转驱动机构即可完成不同工况下的接触面摩擦系数测试，无需额外制作适配夹具，可覆盖多数中小尺寸环形工件的摩擦测试装夹需求。
