C型夹装式V型定位传感安装支座结构

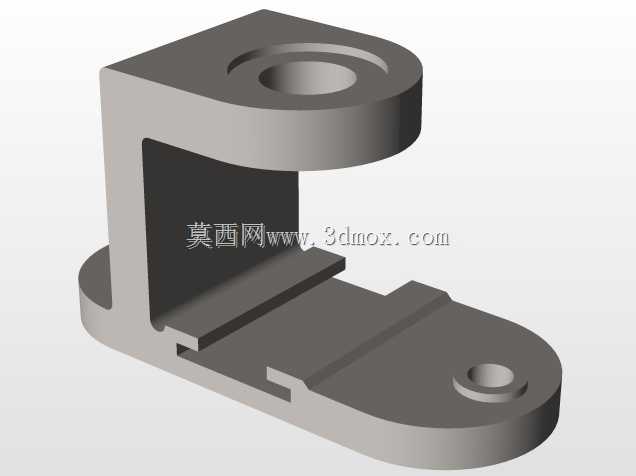

　　这款夹装支座结构主要面向产线工件到位检测、工位定位校验场景下的传感元件安装需求，在自动化装配、机加工上下料、尺寸检测工位中，常需要将接触式或光电类传感元件固定在距离工件定位点特定距离的位置，同时要兼顾安装便捷性与定位重复精度，避免因支架刚性不足、安装位置偏移导致的传感信号误触发。从结构设计来看，整体采用C型开放式框架作为主体承载结构，底部延伸出带安装沉孔的固定翼板，可直接通过内六角螺栓固定在型材机架或设备台面上，沉孔设计能够让螺栓头完全没入支座平面，不会出现突出结构干涉周边运动部件的问题。支座上部的圆柱凸台中心加工有同轴安装孔，孔位周边做了环形凸台结构，用来适配传感元件的外螺纹安装段，凸台端面能够作为传感元件安装的轴向定位面，

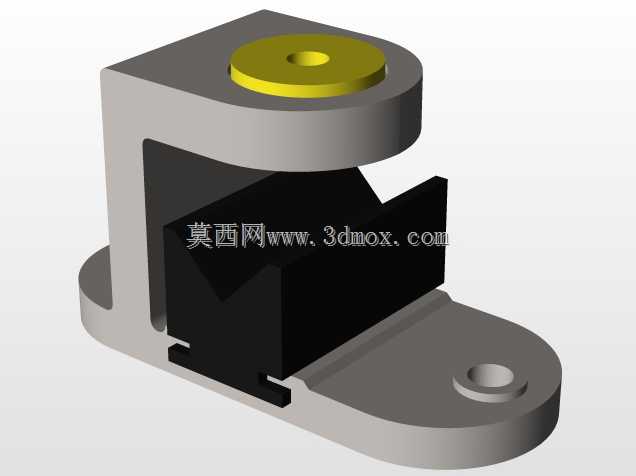

　　装配时只需将传感元件旋入至端面贴合，即可保证传感端的伸出长度一致，无需反复调整轴向位置，大幅缩减现场装调的时间成本。C型框架的内侧设置了可拆卸的V型定位块，V型夹角采用90度通用设计，能够适配不同直径的轴类、棒类工件的径向定位，V型块与C型框架之间通过卡槽式结构连接，无需额外紧固件即可完成快换，针对不同规格的被测工件，只需更换对应开口尺寸的V型块即可，不需要拆卸整个支座重新校准位置。从安装边界来看，支座整体的横向安装跨度控制在较小范围内，底部两个安装孔的孔距适配常规40系列工业铝型材的槽间距，不需要额外加工过渡连接板即可直接固定，上部传感安装孔的轴线与V型块的定位中心完全重合，能够保证传感元件的检测方向正对工件的中心位置，

　　避免因检测角度偏差带来的检测误差。结构选材上主体采用硬质铝合金加工，表面做阳极氧化处理，在保证整体结构刚性的同时控制整体重量，V型块采用耐磨POM材质，长期与工件接触不会刮伤工件表面，同时具备一定的缓冲性能，避免工件上料时的硬碰撞损坏传感元件。在实际工况使用中，这类支座常搭配接触式位移传感器、光电接近开关使用，工件沿V型块推入到位后，传感元件检测到工件端面信号即可触发下一工位的动作指令，开放式的C型结构不会遮挡工件上下料的运动路径，棒料、轴类工件可以从侧面直接滑入V型槽，不需要从支座上方穿入，适配桁架机械手、直线送料轨道的上下料路径设计。
