汽车传动系统差速机构三维结构

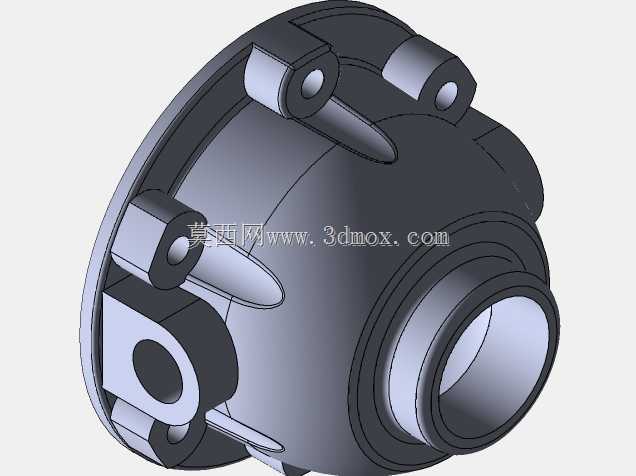

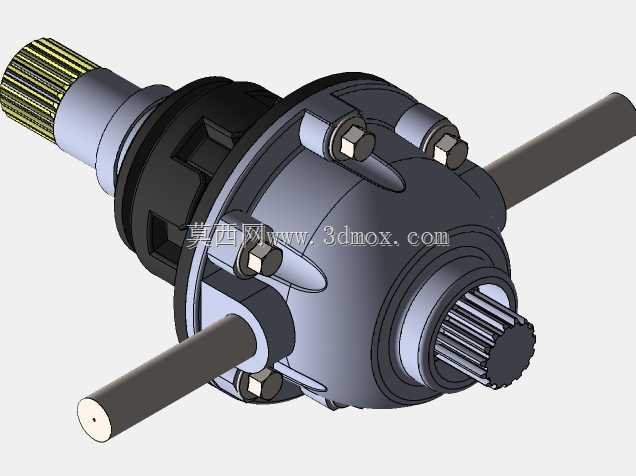

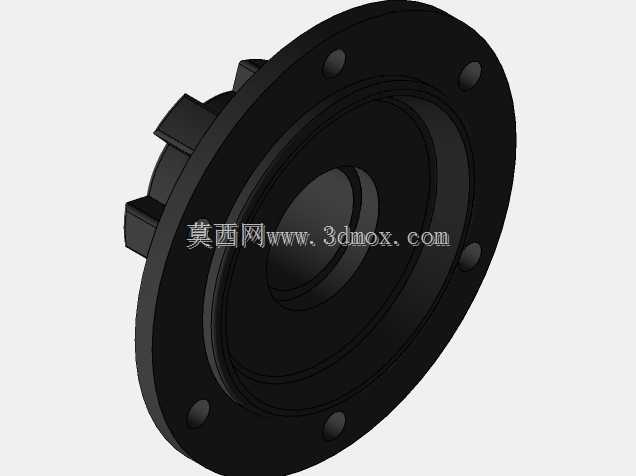

　　差速器是汽车驱动桥核心传动部件，主要布置在驱动桥桥壳内部，承担动力传递与左右车轮差速转动的核心功能，车辆在转弯、颠簸路面行驶时，左右驱动轮的行驶轨迹长度存在差异，差速机构可通过内部行星齿轮的自转与公转配合，允许两侧半轴以不同转速输出扭矩，避免轮胎拖滑磨损，保证车辆行驶平顺性与操控稳定性。这套差速系统采用对称式锥齿轮结构，核心组成包含差速器壳、十字行星齿轮轴、四个行星锥齿轮、两个半轴锥齿轮、半轴输出轴以及连接紧固件，差速器壳采用剖分式结构，通过螺栓将左右壳体紧固为整体，内部预留行星齿轮轴安装孔位，十字轴的四个轴颈分别套装行星齿轮，行星齿轮背面与差速器壳内壁之间设计有球面耐磨垫片，既可以减少齿轮转动时的摩擦损耗，

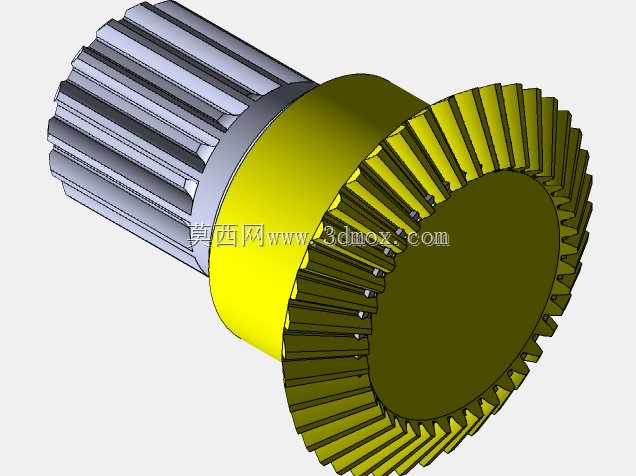

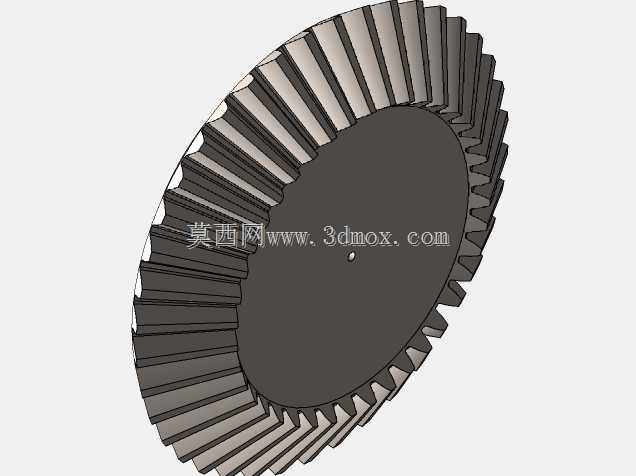

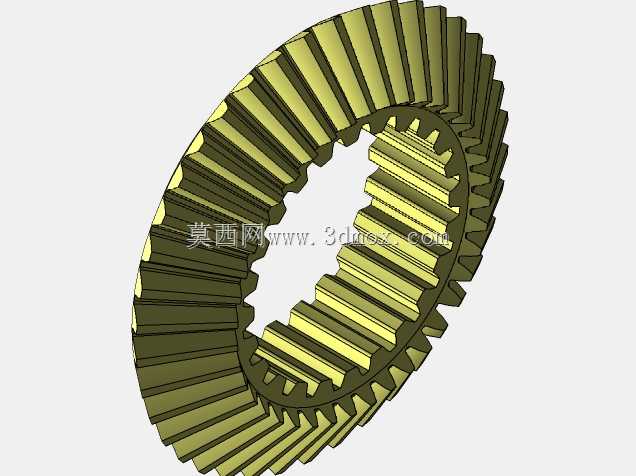

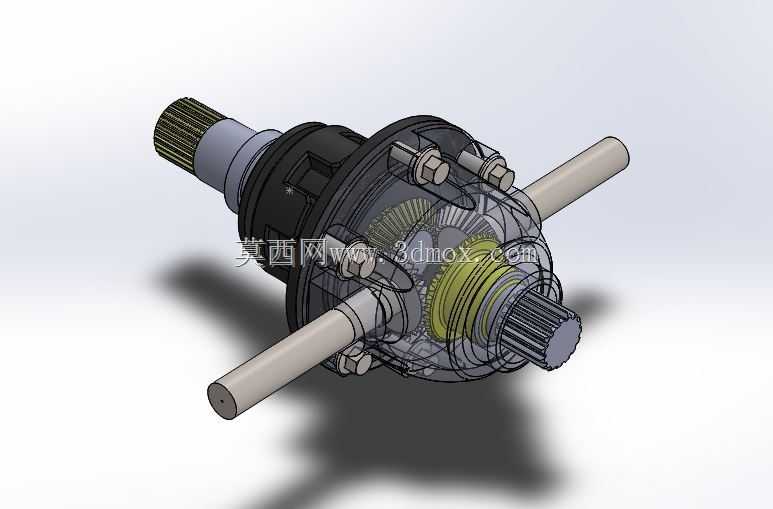

　　也能对行星齿轮的轴向窜动进行限位，保证齿轮啮合间隙处于合理范围。半轴齿轮通过内花键与两侧半轴连接，齿轮啮合面采用渐开线锥齿形，啮合重合度高，传动过程中载荷分布均匀，可承受大扭矩冲击载荷。设计过程中首先匹配整车动力参数确定齿轮模数、齿数、压力角等核心参数，行星齿轮与半轴齿轮的齿数比根据车型驱动桥速比要求匹配，保证扭矩传递效率的同时控制差速响应灵敏度；差速器壳的安装法兰与主减速器从动齿轮连接，输入扭矩通过主减齿轮传递至差速器壳，再经十字轴带动行星齿轮公转，直线行驶时行星齿轮无自转，两侧半轴齿轮转速相同，扭矩平均分配给左右车轮，转弯时行星齿轮绕十字轴自转，吸收两侧车轮的转速差，实现差速功能。安装边界方面，

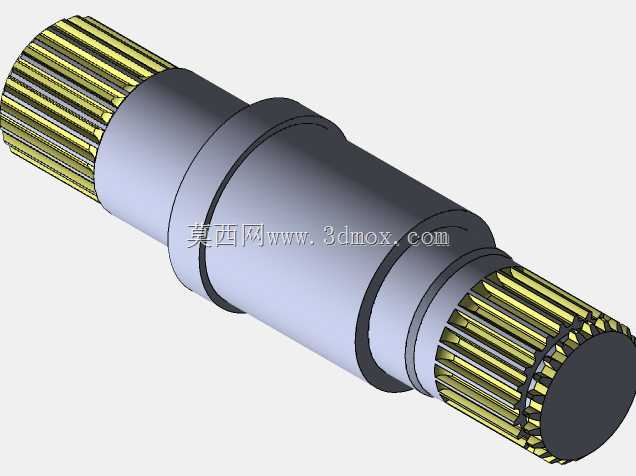

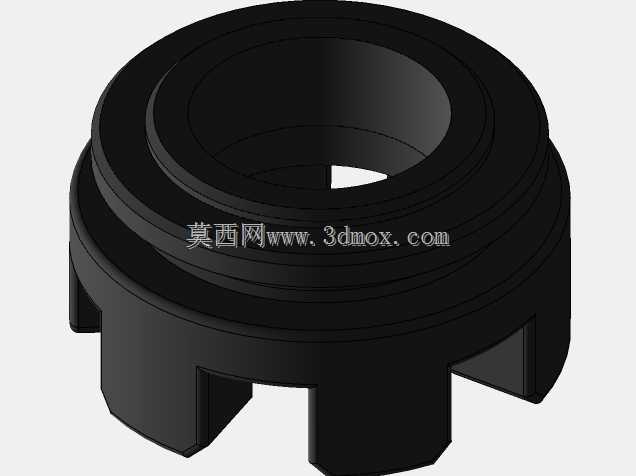

　　差速器壳两端通过圆锥滚子轴承支撑在桥壳轴承座上，轴承预紧度可通过调整垫片进行调节，两侧半轴输出轴的花键规格与半轴内花键完全匹配，轴向定位通过半轴卡簧实现，整体结构的径向尺寸适配对应车型的桥壳内腔空间，轴向尺寸保证与主减齿轮、桥壳端盖的安装间隙，避免运动干涉。这套结构的建模过程严格按照机械设计公差要求，对齿轮啮合间隙、轴承配合公差、螺栓连接孔位精度都做了对应还原，可直接用于驱动桥结构教学、传动原理演示以及新车型差速器选型的结构参考，建模时对内部润滑油道、垫片安装槽等细节结构都做了完整呈现，能够直观展示差速器的动力传递路径与差速动作原理，帮助结构设计人员快速理解锥齿轮差速器的装配关系与工作逻辑，在进行车桥改型设计时可直接参考其结构布局，调整齿轮参数与安装尺寸即可适配不同吨位、不同驱动形式的车型需求。
