深沟球滚动轴承完整结构设计方案

　　在各类旋转传动机构中，这类深沟结构的滚珠轴承是应用覆盖范围极广的支撑部件，从普通民用家电的电机输出端，到工业生产线的输送辊道、机床主轴的辅助支撑端，再到小型动力设备的传动衔接位置，都能见到这类构件的身影。它的核心作用是在支撑旋转轴系的同时，将轴运转过程中的摩擦阻力降到最低，减少动力传递过程中的无谓损耗，同时约束轴的径向与轴向窜动范围，保证轴上搭载的齿轮、带轮等传动零件始终处于设计要求的啮合、配合位置，避免因轴系偏移引发的传动异响、零件偏磨甚至设备卡滞故障。

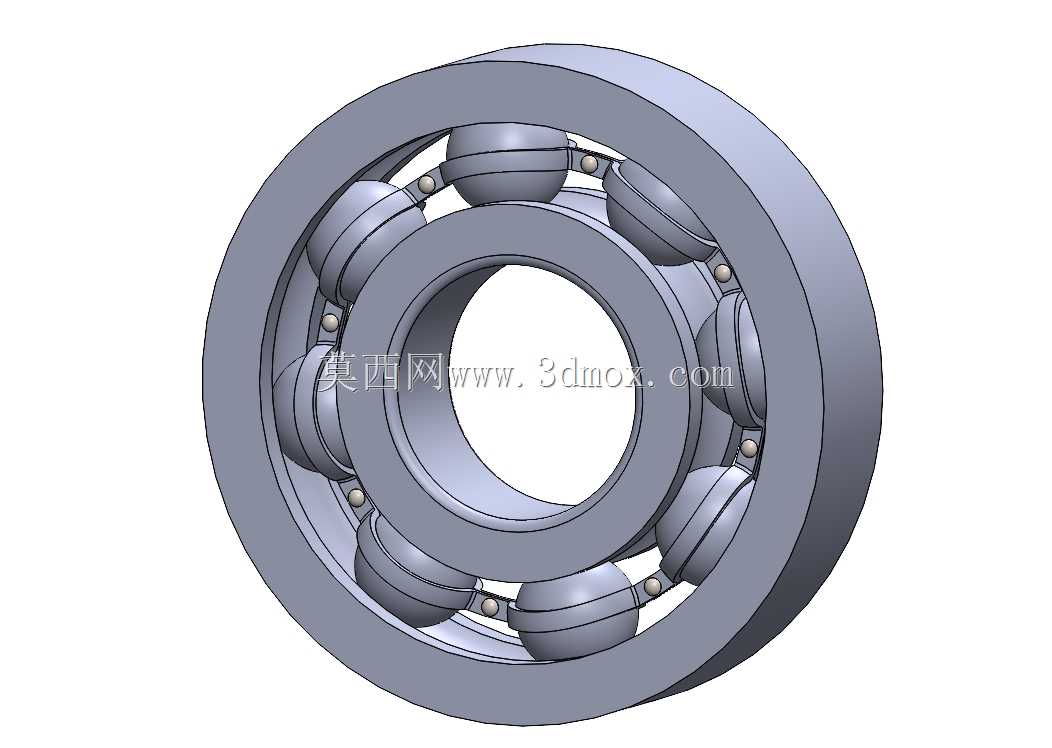

　　从结构设计逻辑来看，这套模型完整还原了轴承的全部组成构件：包括与轴承座孔配合安装的外圈，与旋转轴过盈配合的内圈，均匀排布在内外圈滚道之间的钢制滚珠，以及用于分隔相邻滚珠、避免滚珠间直接接触摩擦的保持架。设计过程中首先要确定的是内外圈的滚道曲率半径，滚道曲率通常略大于滚珠半径，既保证滚珠与滚道有足够的接触面积承载径向载荷，又能预留微小的间隙容纳润滑脂，同时允许轴承承受一定程度的双向轴向载荷，适配多数存在少量轴系窜动的传动场景。保持架的兜孔设计采用了半包式结构，兜孔间隙控制在合理范围，既能够牢牢兜住滚珠避免运转过程中脱落，又不会过度约束滚珠的自转，保证每个滚珠都能在滚道上顺畅滚动，不会出现滑动摩擦带来的温升过快问题。

　　从安装边界维度考量，这类轴承的外径尺寸与轴承座的安装孔采用基轴制配合，内孔与旋转轴的配合采用基孔制，设计时严格控制了内外圈的倒角尺寸，既能够在压装过程中起到导向作用，避免安装时刮伤配合面，又能避让安装孔与轴端的圆角，保证轴承安装到位后端面能与定位台阶完全贴合，不会出现安装倾斜导致的运转偏心问题。模型中还原的密封结构细节，能够阻挡外界的粉尘、切削液等杂质进入轴承内部滚道，同时避免内部填充的润滑脂泄漏，延长轴承在复杂工况下的免维护周期。在实际选型应用中，这类轴承的额定动载荷、额定静载荷参数与滚珠数量、滚道接触强度直接相关，设计时通过均匀排布滚珠的数量，在限定的外形尺寸范围内最大化承载能力，同时保证高速运转时的动平衡性能，避免因滚珠排布不均引发的振动问题，适配不同转速、不同载荷等级的传动场景需求。
