工业框架搭建用2020欧标铝型材结构件

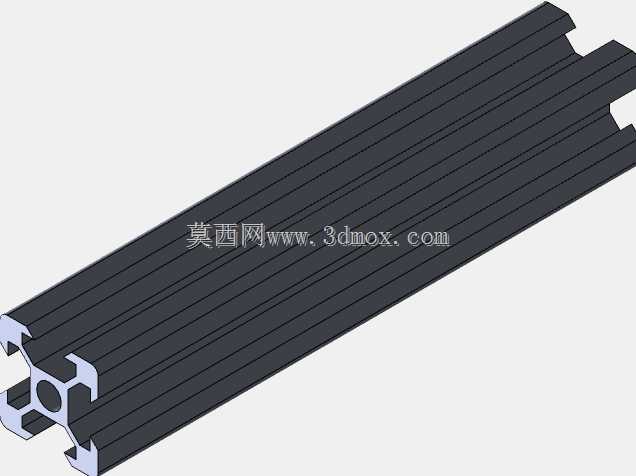

　　这款20系列铝型材是轻型工业框架搭建场景中应用极广的基础结构件，截面尺寸为20mm×20mm，属于欧标铝型材的常规规格，槽口尺寸适配M5规格的T型螺栓与法兰螺母，安装时无需对型材主体做额外攻丝处理，仅需将预置螺母卡入槽道即可完成连接件的锁紧固定，大幅降低现场装配的加工工作量。在实际工程应用中，这类型材常被用于桌面级3D打印机的主体框架搭建，依托铝合金材质本身的高刚性与低形变特性，能够在打印头高速往复运动的过程中保持整体结构的稳定性，避免因机架共振导致的打印层纹错位、尺寸精度超差等问题；同时也可用于小型自动化检测设备的传感器安装支架、电子生产线的轻型物料滑道、实验室测试工位的工装夹具基座等场景，

　　适配载荷在50kg以内的轻型结构搭建需求。从设计逻辑来看，这款型材的截面采用对称式空腔结构，四个方向均预留标准T型槽道，既能够通过角槽连接件完成90度直角拼接，也可配合弹性扣件、活动铰链实现角度可调的活动连接，截面中心预留的通孔可用于穿设气管、线缆或者内置直线光轴，拓展型材的导向功能；型材表面做阳极氧化处理，耐磨耐腐蚀，长期在车间多尘、有少量切削液飞溅的环境下使用也不会出现表层锈蚀脱落的问题。在安装边界方面，单根型材的长度可根据实际搭建需求任意裁切，裁切后仅需对端面做简单去毛刺处理即可投入装配，相邻两根型材拼接时的端面贴合间隙可控制在0.1mm以内，配合端面连接板使用时能够进一步提升长跨度框架的整体抗扭强度；

　　槽道内部的卡位结构经过优化，螺母卡入后不会出现周向转动，锁紧时的抗滑扭矩能够满足轻型结构的连接强度要求，无需额外增加防松垫片即可保证连接可靠性。不同于重型铝型材的厚重设计，2020规格的铝型材单位长度重量较轻，单人即可完成长尺寸型材的搬运与装配，在需要频繁调整结构布局的实验类工位、快速迭代的非标小型设备开发场景中，能够大幅缩短结构搭建与调整的周期，且型材拆卸后可重复拼接使用，不会像焊接钢结构框架那样出现拆卸即报废的问题，材料复用率高，能够有效降低小批量设备开发的物料成本。
