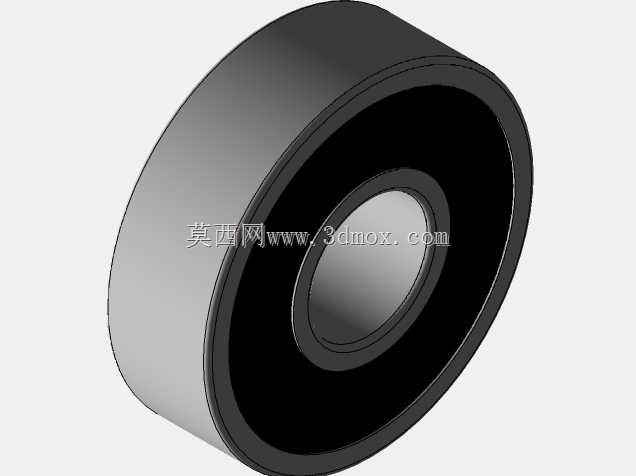

608深沟球密封轴承三维结构模型

　　做小型传动结构设计的工程师大多对608轴承不陌生，这款带双面密封的深沟球轴承，是轻载转动场景里最常用的标准件之一。日常做结构选型时，最先要确认的就是安装边界尺寸，这款轴承的内孔适配8mm直径的转轴，外径统一为22mm，整体装配厚度7mm，不管是做桌面级设备的转动副，还是小型输送线的从动辊支撑，这个尺寸的适配性都极强，不用额外定制安装位，直接按照标准轴承座的公差开孔就能完成装配。从结构设计逻辑来看，这款模型完整还原了608轴承的全部组成部分：冲压成型的内外圈滚道、均匀排布的钢质滚动体、两侧的黑色橡胶密封盖，还有内嵌的保持架结构，每一部分的配合公差都按照实际工业生产的标准做了还原，导入装配体后不会出现配合干涉的问题，

　　能直接用来做整机的运动仿真，验证转轴转动时的同轴度、轴向窜动量是否符合设计要求。在实际应用场景里，这款轴承的覆盖范围极广，最常见的是桌面级FDM3D打印机的滑轮、从动辊支撑位，因为3D打印机的传动负载小，对转动顺滑度要求高，双面密封的结构能阻挡打印过程中产生的PLA、ABS粉尘进入滚道，避免滚动体磨损卡滞，延长设备的维护周期。除此之外，小型传送带的从动辊、家用小电器的电机输出端支撑、儿童滑板车的轮组转动位、办公设备的走纸辊支撑，都会用到这款标准轴承，它的额定静载荷和动载荷完全能覆盖这类轻载高速的转动需求，转动时的摩擦阻力小，运转噪音低，不需要频繁加注润滑脂，密封盖内部预填的润滑脂就能满足长期使用需求。做三维建模时，

　　这个模型的细节处理完全贴合实物：内外圈的倒角尺寸、密封盖与外圈的卡合槽结构、滚动体与滚道的接触弧度都做了1:1还原，不会出现简化模型导致的装配间隙错误，不管是用来做设备的BOM统计，还是出工程图时的标准件调用，都能直接复用，省去了从零绘制标准件的时间。很多刚入行的结构工程师做小型设备设计时，容易忽略轴承的安装公差，比如内圈与轴的配合选松了会出现跑内圈的问题，选紧了又会导致装配困难、转动卡滞，这个模型把配合面的尺寸基准做了明确标注，导入后可以直接参考基准面做轴和轴承座的公差设计，内圈与转轴推荐采用k6过渡配合，外圈与轴承座采用H7间隙配合，既能保证转动时的同轴度，又能方便后期维护拆卸。另外，双面密封的结构设计也在模型里做了完整呈现，密封盖的唇边与内圈的接触位置做了细节还原，能直观看到密封结构的防尘原理，在做有粉尘、少量溅水的应用场景设计时，可以直接参考这个结构确认轴承的防护能力是否满足工况要求，不用额外查找密封轴承的结构样本。
