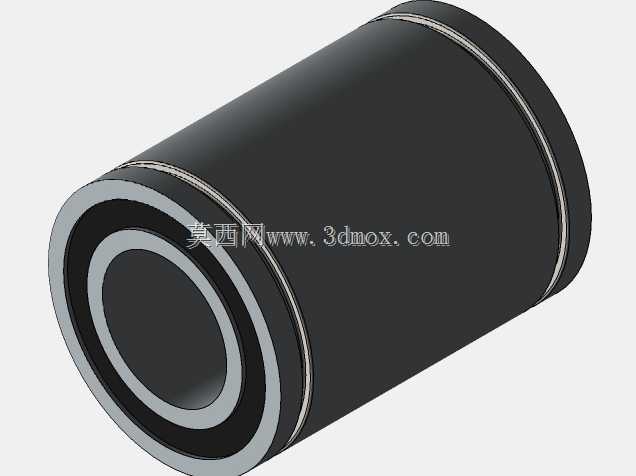

LM8UU直线运动轴承三维结构模型

　　在桌面级FDM3D打印机的X/Y轴运动模组、小型数控雕刻机的进给滑台、轻载自动化检测设备的直线位移机构中，LM8UU直线轴承是出镜率极高的支承部件，这类部件的核心作用是为配套的8mm直径光轴提供低阻力的直线往复运动导向，同时承受运动过程中产生的径向载荷，保障运动部件的行进精度与运行平顺性。从结构设计逻辑来看，该款轴承采用外圈钢制套筒加内置保持架、双排循环钢珠的经典结构，外圈为薄壁圆筒形态，表面做发黑防锈处理，两端设置有密封挡圈结构，能够阻挡工况环境中的粉尘、碎屑进入钢珠循环滚道，避免磨粒磨损加剧导致的运动卡滞、精度丧失问题。内置的钢珠保持架将滚动体均匀分隔，避免钢珠之间直接接触摩擦，同时引导钢珠在闭合滚道内循环往复，

　　将滑动摩擦转化为滚动摩擦，大幅降低运动副的摩擦阻力，即便是轻载工况下手动推动滑台也能获得顺滑无卡顿的运动手感。从安装边界维度考量，该轴承的外径与长度均遵循行业通用的标准尺寸规范，可直接压入对应内径的安装座孔中完成固定，不需要额外设计复杂的定位结构，安装时需注意压装受力面必须作用在外圈端面，不能通过敲击内圈或钢珠保持架来完成装配，否则会造成滚道变形、钢珠卡滞，直接导致轴承报废。在实际选型应用中，这类轴承适配的光轴表面硬度需要达到HRC60以上，表面粗糙度控制在Ra0.8以下，才能充分发挥轴承的低摩擦特性，同时延长使用寿命；如果应用在粉尘较多的加工场景，还需要在轴承外侧额外加装防尘折布或者刮屑片，进一步减少杂质侵入的概率。

　　建模过程中严格还原了轴承的各部分尺寸细节，包括外圈的环形卡槽、钢珠的排布位置、两端密封件的结构形态，能够直接用于设备的总装干涉检查、运动仿真验证，也可以作为非标设备设计时的选型参考模型，帮助设计人员快速完成安装位的尺寸匹配，避免因尺寸测绘偏差导致的装配干涉问题。在轻载直线运动场景中，这类轴承相比铜套滑动导轨具备摩擦阻力小、精度保持性好、维护成本低的优势，只要安装同轴度控制在合理范围内，长期运行也不会出现明显的爬行问题，是小型自动化设备、桌面加工设备直线运动副的首选支承部件。
