模块化搭建用多孔立方体连接结构件

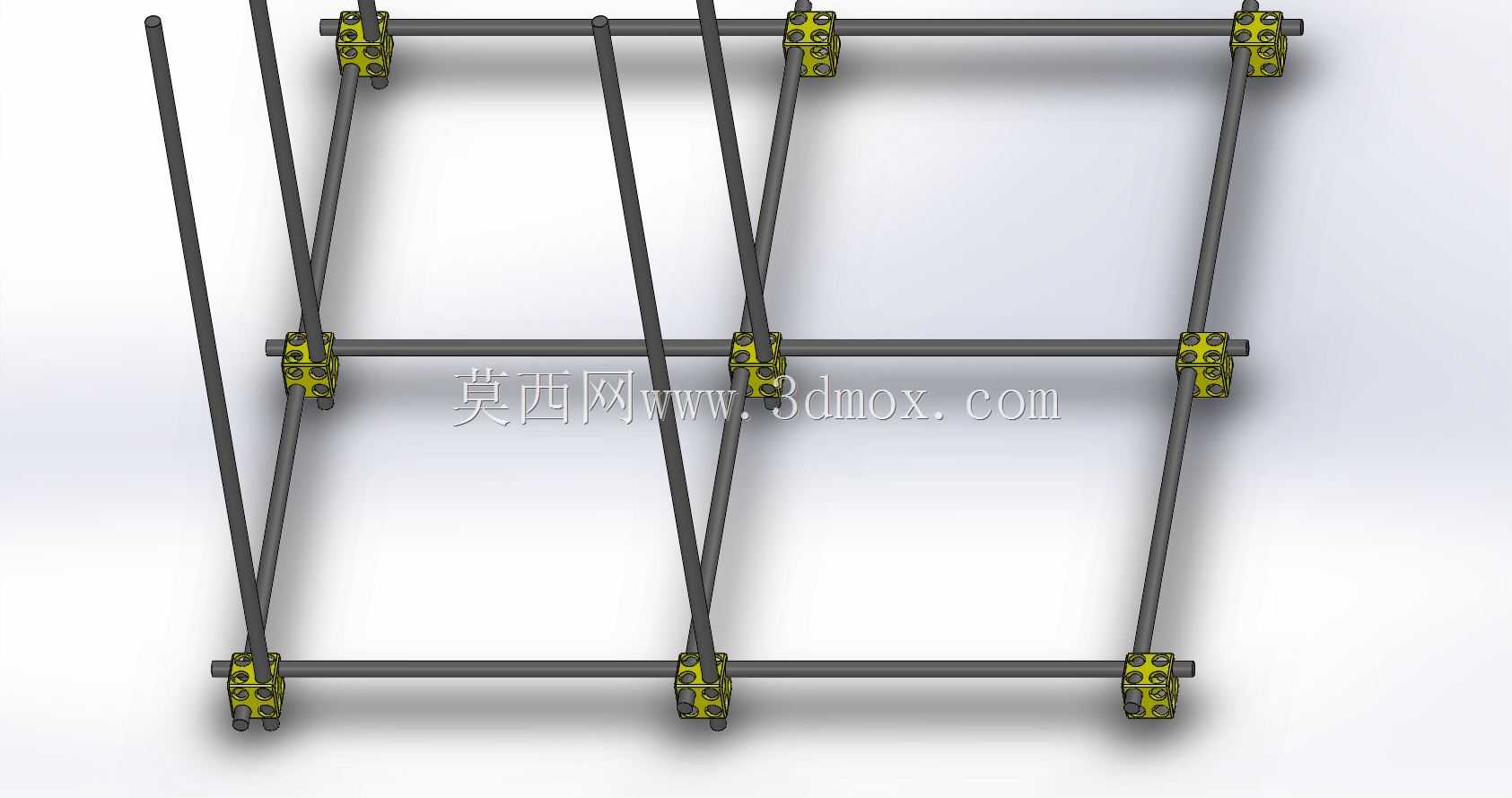

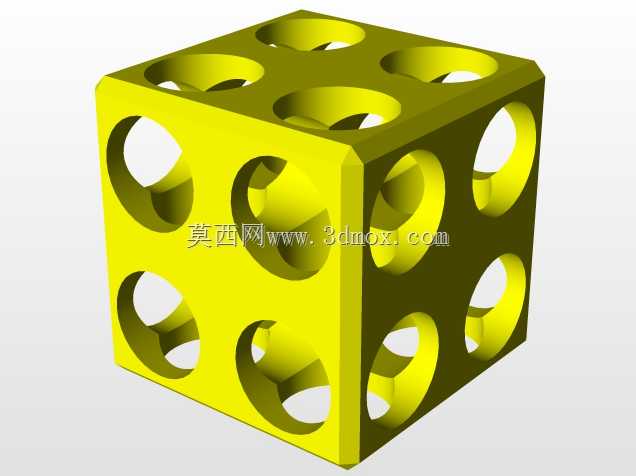

　　在非标自动化机架搭建、桌面级实验工装快速组装、创客类模块化结构拼接场景里，这类带孔立方体连接件是非常实用的基础结构单元，它能替代传统的角码、拼接块，实现多方向杆件的快速连接固定，不需要复杂的铣削加工，就能搭出稳定的框架结构。从结构设计来看，这个立方体的每个面都开设了同轴通孔，孔位尺寸适配8毫米规格的螺纹杆，安装时可以从任意一个面穿入螺杆，配合螺母完成锁紧，单块立方体最多可以同时连接六个方向的杆件，搭建三维框架时不需要额外设计转接件，能大幅缩短工装的组装周期。设计时特意将孔位做了贯通处理，螺杆可以穿通整个立方体，当需要搭建长跨度框架时，可以在同一直线上连续布置多个立方体，螺杆贯穿所有连接块后整体锁紧，

　　结构的整体刚性比分段拼接的方式提升很多，不会出现节点松动的问题。立方体的棱边做了小倒角处理，一方面是避免组装时锐边划伤操作人员，另一方面在3D打印制作时能减少应力集中，避免打印件冷却过程中出现棱边翘曲变形，打印时建议采用尼龙长丝满填充制作，能获得足够的结构强度，满足日常工装的承重需求。从安装边界来看，这个立方体的外形是标准正六面体，孔中心到相邻面的距离保持一致，搭建框架时可以直接按整数倍的杆长计算尺寸，不需要额外补偿节点的偏移量，不管是搭建立方体框架、多层置物支架，还是传感器安装的可调支架，都能快速完成尺寸定位。实际使用中，这类连接块可以搭配不同长度的8毫米螺纹杆，根据需求搭建出不同尺寸的结构，比如实验室里用来固定传感器的测试支架，

　　不需要加工铝型材，只需要几个立方体块和螺杆就能快速搭出可调的安装位，调整位置时只需要松开对应节点的螺母，移动到目标位置后重新锁紧即可，比传统的型材框架调整更灵活。在创客教育场景里，这类零件也很适合用来做结构搭建的基础件，学生可以快速理解模块化连接的设计思路，不需要复杂的加工设备就能完成结构原型的制作，验证设计方案的可行性。孔位的内径和8毫米螺杆采用间隙配合，组装时不会出现卡滞，同时配合间隙控制在合理范围，锁紧后不会出现明显的晃动，保证框架的整体稳定性。
