自锁式螺旋顶升起重工具结构设计

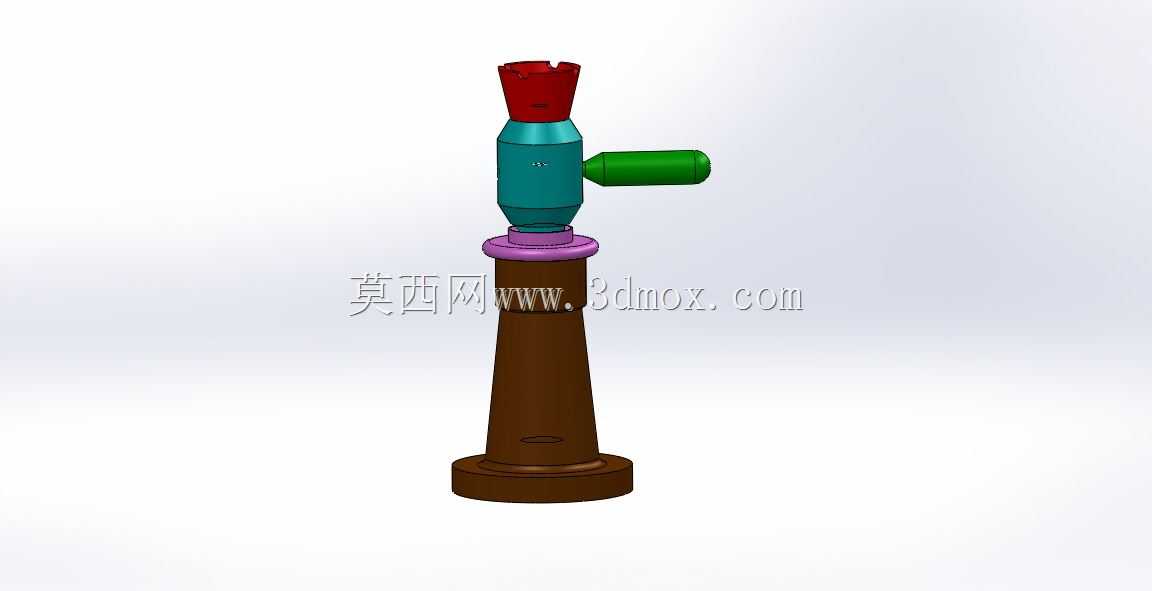

　　在设备检修、小型构件安装、车辆应急维修这类需要小行程重载顶升的作业场景里，螺旋千斤顶是应用频次极高的手动起重支撑部件，和液压类顶升设备不同，它依靠螺纹副的传动特性实现载荷的举升与保持，核心优势就是自带机械自锁属性，不需要额外增设锁止结构就能在举升行程内任意位置稳定承载，不会因为载荷波动、外力扰动出现回落问题，作业安全性更有保障。这款螺旋千斤顶的整体结构采用立式同轴布局，从下到上依次为圆形承重底座、梯形螺纹传动套筒、带防滑齿槽的顶帽，侧面设置横向摇把作为动力输入部件，底座采用大直径圆盘结构，接触面积大，放置在硬质平整地面上时能有效降低单位面积压强，避免作业过程中出现底座下陷、侧倾的风险，底座与外筒采用一体式过渡设计，

　　没有多余的拼接缝隙，长期在多尘、户外作业场景下使用也不容易出现杂物卡滞螺纹的问题。传动部分采用梯形螺纹副设计，螺纹升角小于当量摩擦角，这是实现自锁功能的核心设计点，摇把转动时通过内部的螺母-螺杆传动副将回转运动转化为顶帽的直线升降运动，传动比经过匹配，单人施加在摇把上的常规作用力就能实现数吨级载荷的平稳举升，不需要额外配置助力装置。顶帽顶部开设十字形防滑齿槽，和被顶升构件的接触部位能形成足够的摩擦力，举升过程中不会出现接触面滑移的问题，侧面的摇把采用可拆卸式结构设计，非作业状态下可以取下收纳，减少整体占用空间，也避免搬运过程中摇把磕碰变形。从安装与使用边界来看，这款螺旋千斤顶的最低闭合高度适配常规车辆底盘、中小型设备底座的底部间隙，

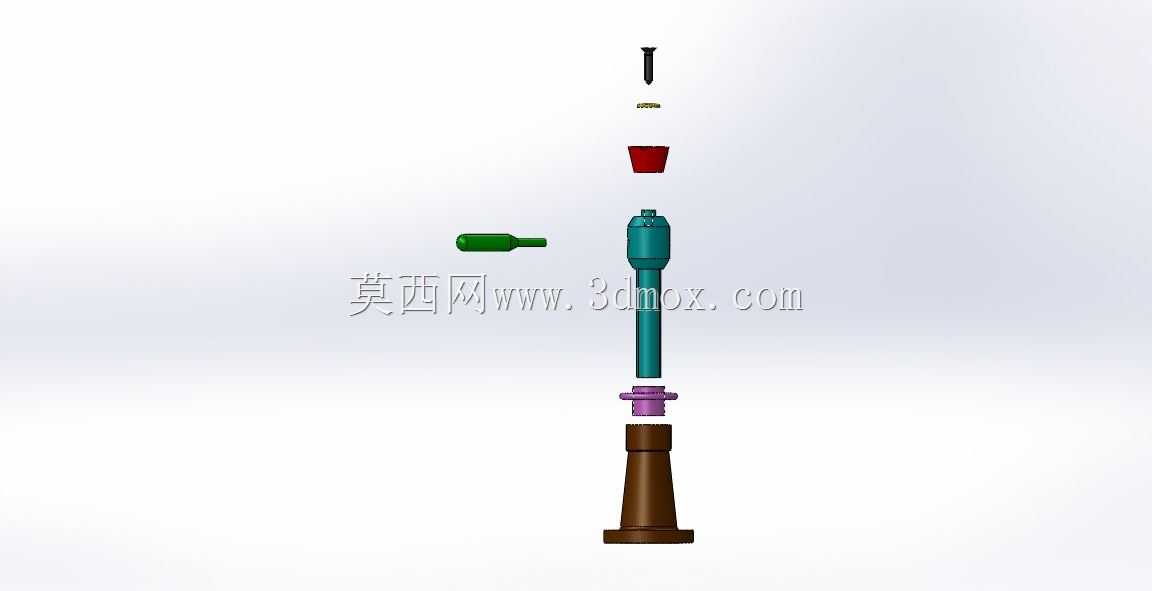

　　不需要额外垫高就能直接放入作业位置，最大举升行程覆盖日常检修、安装作业的常用顶升高度范围，整体外轮廓没有突出的尖锐棱角，搬运、放置过程中不会刮碰周边构件。建模过程中对螺纹副的配合间隙、各部件的同轴度公差做了对应还原，底座的承重面、顶帽的接触端面都做了平面度的结构体现，摇把与传动部位的连接结构也还原了实际的装配关系，能直接用于机械原理演示、作业场景模拟、结构受力分析等用途，也可以作为手动起重工具选型阶段的结构参考模型，帮助设计人员直观了解各部件的装配关系与运动逻辑。
