六接线柱式电池组安装基座结构设计

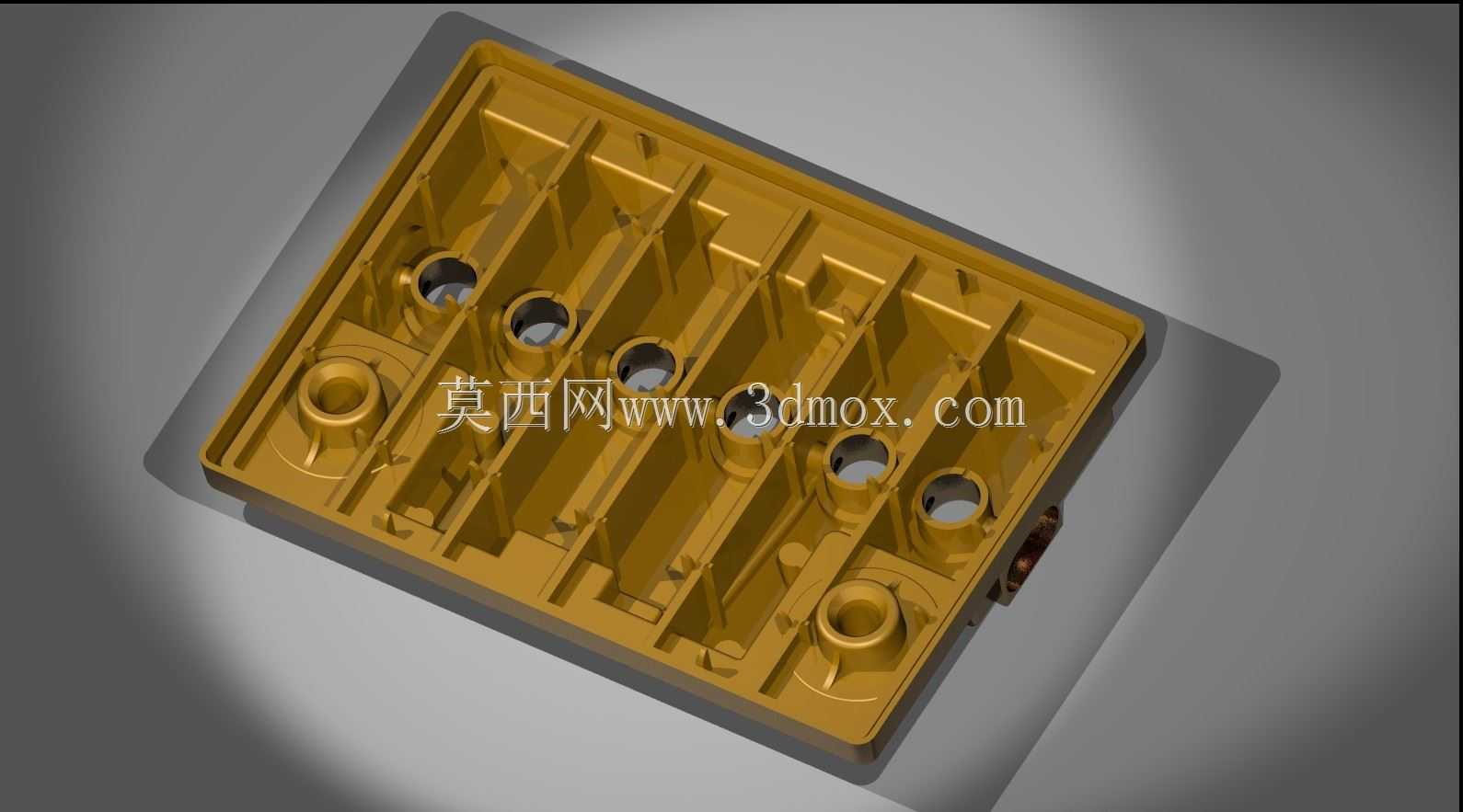

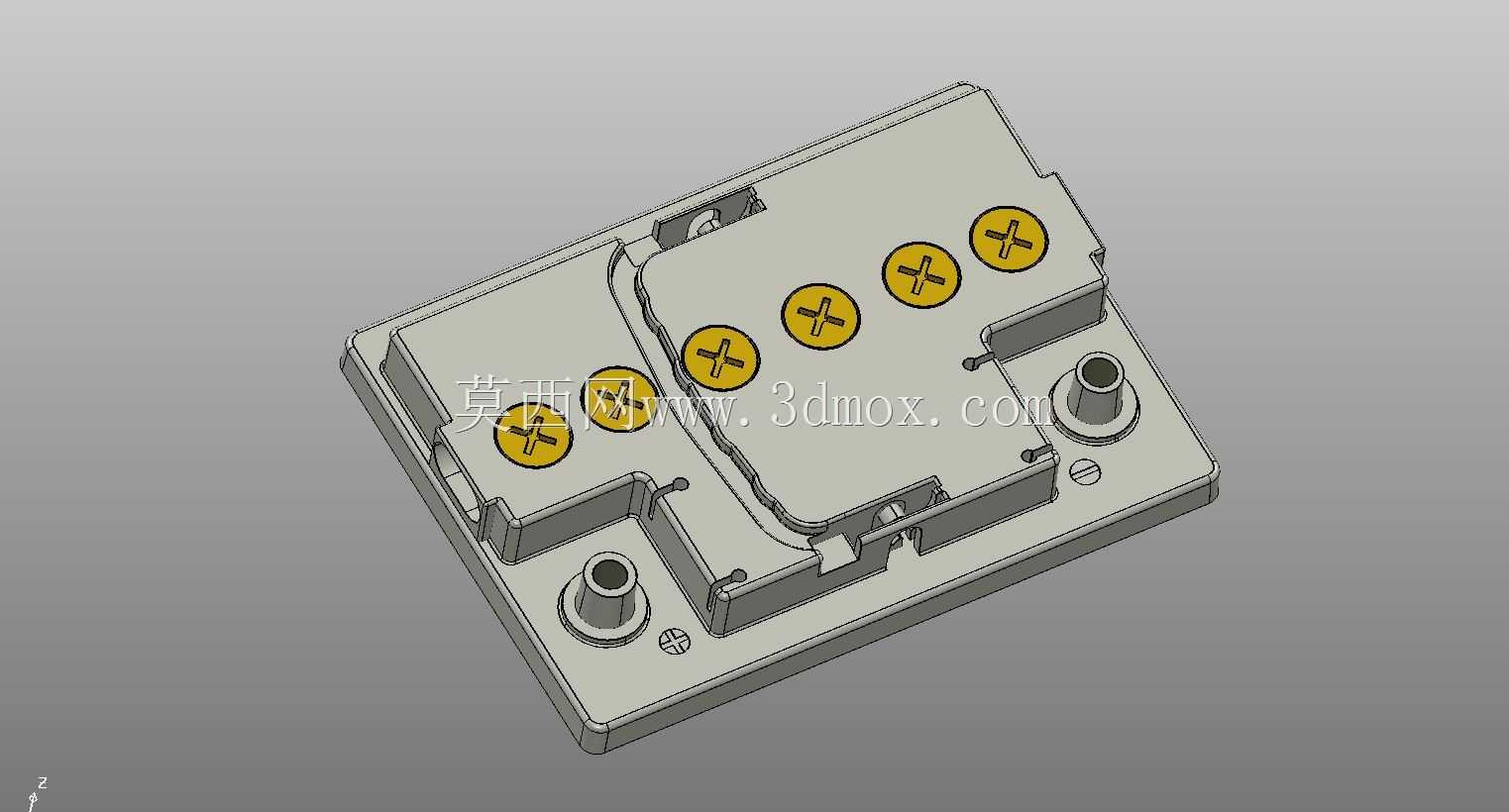

　　该结构为小型集成化电池组的承载安装基座，主要面向低功耗工业传感节点、便携检测仪器、小型嵌入式控制终端这类对供电模块安装可靠性有明确要求的应用场景，这类场景往往要求供电组件在设备内部不发生窜动，同时接线端具备足够的防松能力，避免设备在移动、小幅振动工况下出现供电接触不良的问题。从结构设计逻辑来看，基座整体采用矩形扁平布局，充分利用设备内部的扁平安装空间，主体腔体预留了电芯组的容纳位，腔体边缘设置的连续卡位筋条，能够在电芯组放入后限制其六个自由度的位移，不需要额外打胶固定即可实现电芯的初步定位，减少装配工序的辅料投入。上盖部分均匀布置六颗十字盘头螺钉，沿腔体轮廓对称分布，螺钉锁紧时的压紧力能够均匀覆盖密封结合面，

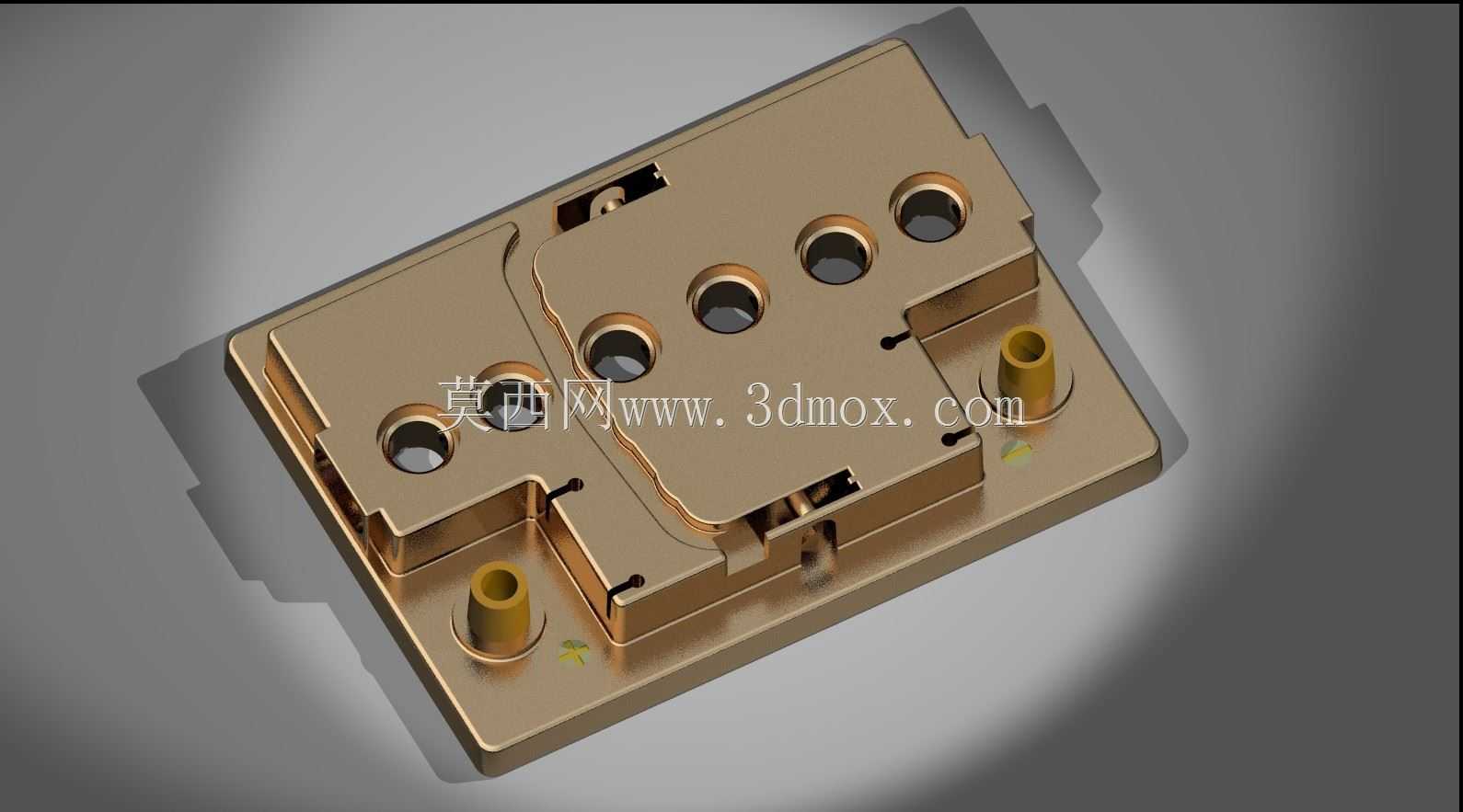

　　避免局部应力集中导致的上盖翘曲，同时结合面预留的密封槽可适配薄型密封胶条，满足基础的防尘防泼溅要求，适配多数非极端恶劣的工业室内使用场景。基座两侧伸出的带孔安装柱为一体化注塑成型结构，安装孔的中心距严格匹配常用工业传感设备的内部安装孔位标准，安装柱根部做了加厚圆角过渡，能够承受螺钉锁紧时的轴向压力，不会出现根部断裂的问题，安装时可直接通过M3规格螺钉将整个电池组固定在设备内部的安装板上，不需要额外设计转接固定支架。基座侧面预留的圆柱形接线凸台内部设置了导电嵌件安装位，接线时导线可直接通过凸台内部的通道连接到电芯组的输出端，凸台的高度设计刚好避开设备内部其他PCB板的元件高度，不会出现装配干涉。整个结构的壁厚设计遵循均匀等厚原则，

　　主体壁厚保持在1.8mm-2.2mm区间，既满足注塑成型的工艺要求，避免出现缩痕、填充不足的成型缺陷，又能控制整体组件的重量，适配便携设备的轻量化需求。在安装边界上，该电池组基座的整体外轮廓尺寸适配多数手持检测设备、壁挂式传感终端的内部预留空间，安装后上盖表面与设备外壳内壁预留0.5mm的安全间隙，避免外壳受压时直接挤压电池组上盖，同时接线端的位置与设备的出线孔位置对齐，减少内部导线的弯折半径，提升导线的使用寿命。
