欧规插脚式便携移动充电器结构设计

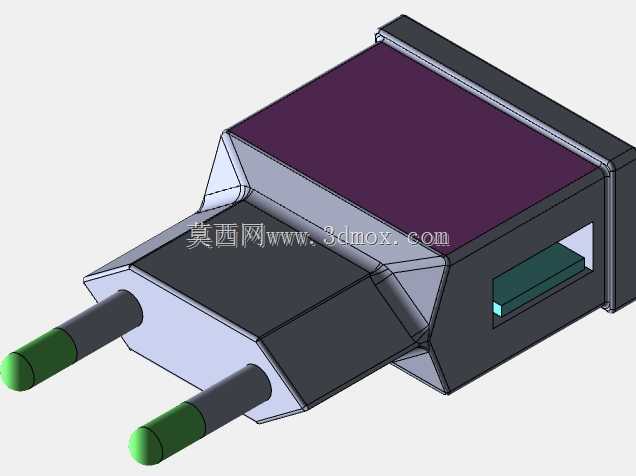

　　这款插脚一体式便携充电装置，主要面向日常随身数码设备的取电补能场景，适配欧盟地区标准墙面取电接口，可直接插入市电插座完成AC-DC转换后为手机、小型数码外设提供稳定直流供电，无需额外搭配充电线缆即可完成插脚与主体的一体化部署，减少出行时的配件携带量。从结构设计层面来看，整体采用楔形变截面壳体布局，插脚端做收窄处理，插入墙面插座时可减少相邻插座位的空间占用，避免遮挡插座上的其他取电接口；壳体内部预留了整流电路、降压模块、USB输出母座的安装腔体，输出接口设置在壳体较宽的尾端，插拔充电线时受力更稳定，不会因线材拉扯导致插脚松动。插脚部分采用金属嵌件注塑的固定方式，插脚外露段做了圆角过渡处理，插入插座时可顺畅对位，

　　不会刮伤插座内部的导电弹片；插脚根部与壳体衔接处做了加强筋结构，可承受日常插拔过程中的侧向扭力，避免长期使用后插脚出现歪斜、松脱的问题。壳体上下盖采用卡扣配合的装配方式，接缝处沿壳体棱线布置，既可以保证装配后的外观整体性，也能在后期维修时快速拆解，无需额外设计复杂的螺丝固定柱，进一步压缩内部空间占用。外形尺寸方面，插脚中心距严格匹配欧标插座的孔位公差要求，壳体最宽处控制在常规插座单孔位的占用范围内，厚度方向预留了足够的安规爬电距离，满足低压电器的绝缘安全要求；安装边界上，插脚外露长度符合插座插入深度的标准要求，插入后壳体与墙面的间隙控制在合理范围，不会因贴合过紧导致墙面插座受力变形，也不会因间隙过大出现插接受力不稳的问题。

　　壳体表面做了哑光防滑处理，日常插拔时手部握持不易打滑，尾端的USB接口周围做了沉台设计，充电线插头插入后可与壳体表面齐平，减少接口处的线材弯折应力，延长充电线的使用寿命。内部腔体的筋位布局同时兼顾了电路板的固定与散热需求，电路板通过壳体内部的定位柱精准限位，工作时产生的热量可通过筋位传导至壳体表面均匀散出，避免局部积热导致元器件性能衰减。
