台式商用电热煎烤烤肉设备结构设计

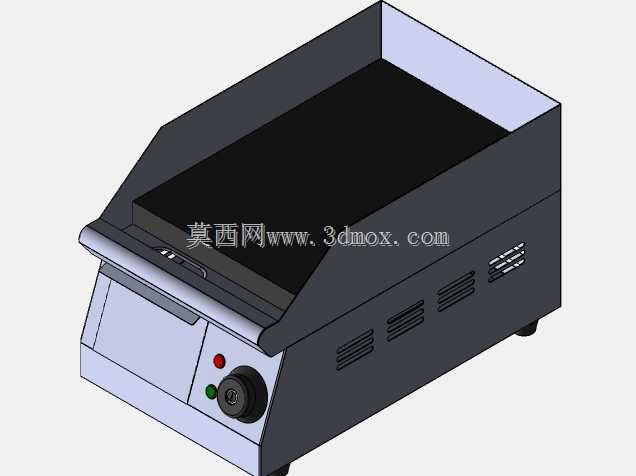

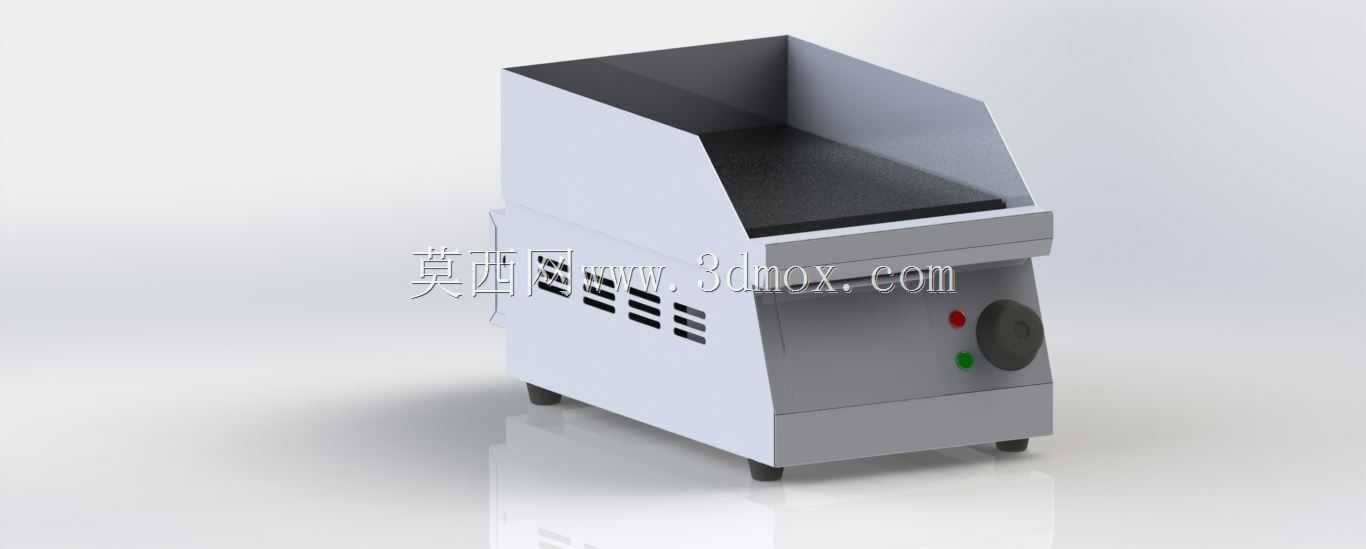

　　这款台式电热煎烤设备，主要面向小型餐饮门店、流动餐食经营点位、便利店配套餐食加工区等场景使用，可独立完成肉片、海鲜、蔬食、速冻调理品的煎烤加热作业，无需外接复杂管路，仅需匹配对应功率的供电回路即可投入使用，适配多数小型经营场所的后厨安装条件。设备整体采用立式方正布局，底部设置四个可调式支撑脚，可根据放置台面的平整度调整高度，避免作业过程中出现台面倾斜导致的油脂汇流不均问题，支撑脚采用耐高温橡塑材质，既可以减少设备运行时的轻微震动传导，也能避免高温底壳直接接触台面造成饰面烫损。设备上部为敞口式煎烤作业区，后侧设置一体式挡油围板，围板高度经过实际作业验证，可阻挡煎烤过程中飞溅的油滴，同时不会阻碍操作人员取放食材的动作，

　　煎烤平面采用整板式导热结构，热量分布均匀性经过结构优化，减少局部过热导致的食材焦糊问题，煎烤区与下部机体之间设置导油槽，可将作业过程中产生的废油导流至内置的储油结构，便于日常清洁维护。设备前部控制面板集成了温控调节旋钮与状态指示灯，旋钮采用大尺寸防滑结构，操作人员带防油手套也可精准调节温度档位，红绿指示灯分别对应电源接通与加热工作状态，无需额外查看仪表即可快速判断设备运行状态。机体侧面开设多组通风格栅，为内部加热元件与电控部件提供自然散热通道，格栅开孔方向做了防泼溅设计，清洁台面时的溅水不会直接进入机体内部，降低电控部件的故障概率。从建模设计角度来看，整机的装配逻辑采用模块化拆分，煎烤面板、围板、机身壳体、控制组件、

　　支撑脚均可独立拆卸，既方便生产环节的组装调试，也便于后期使用过程中的易损件更换，所有壳体折边均做了圆弧钝化处理，避免加工与使用过程中出现锐边割伤的风险。设备的外形尺寸适配常规商用后厨的台面摆放空间，背部无需预留过大的散热间隙，可紧贴墙面放置，充分利用狭小的操作空间，整机重心经过配平设计，即使在煎烤区最外侧放置重物，也不会出现前倾倾覆的问题，符合商用厨电的安全使用要求。
