双层带式物料分选传送设备结构设计

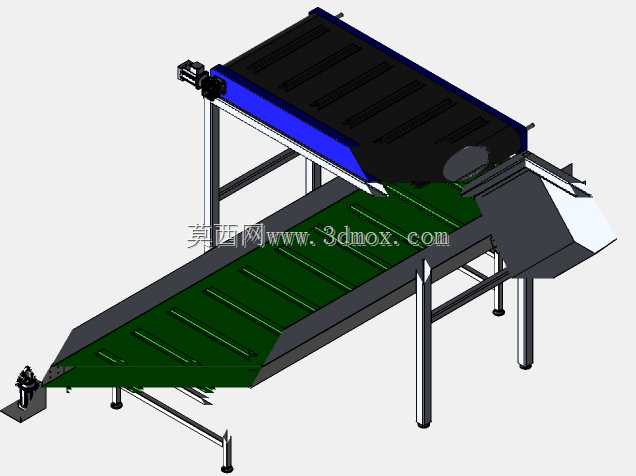

　　这套双层带式传送结构主要面向轻工、食品加工、电子元器件分选等产线场景，可衔接前端上料工位与后端分拣、包装工序，完成物料的定向输送与初步分选作业。上层皮带段集成视觉或传感检测工位的安装空间，可配套检测元件完成物料外观、规格的识别，下层皮带承接检测后分流出的合格或待处理物料，通过末端倾斜导料结构将物料导向指定集料工位，减少物料滑落过程中的磕碰损伤。

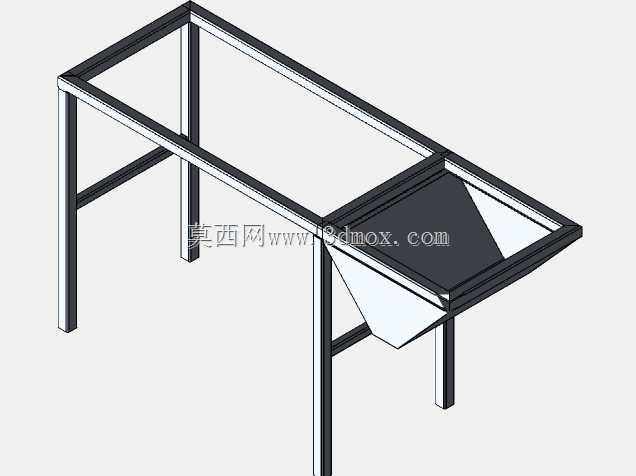

　　设计阶段优先考虑了产线布局的兼容性，机架采用方管焊接式结构，支脚配置可调脚杯，可适配地面不平整的车间安装环境，安装时需预留两侧维护空间，单侧预留宽度不小于400mm，方便后期皮带张紧调整、辊筒更换等日常维护作业。上层皮带的防护罩采用分段式折弯结构，既可以遮挡检测工位的杂光干扰，也能避免输送过程中物料飞溅，防护罩与机架采用快拆螺栓连接，无需专用工具即可拆卸完成检测元件的校准作业。

　　皮带表面设计有横向挡条，针对小尺寸、易滑动的物料可避免输送过程中物料下滑偏移，倾斜段的倾斜角度控制在18度以内，适配绝大多数颗粒状、小块状物料的输送需求，不会出现物料回滑问题。驱动端采用侧装式电机安装座，可通过调整安装座的长孔位置实现皮带张紧度的调节，张紧行程预留150mm，可适配不同拉伸率的PVC、PU皮带材质。末端导料槽采用圆弧过渡设计，出料口高度可根据配套集料设备的进料高度做小幅调整，导料槽两侧加装挡边，避免物料从侧边掉落。

　　建模过程中对所有运动部件做了干涉检查，确认皮带运行过程中与机架、防护罩、导料槽均无运动干涉，辊筒的安装同轴度公差控制在0.2mm以内，可避免皮带运行过程中出现跑偏问题。整体结构的模块化程度较高，上层检测段、下层输送段、导料机构均可单独拆分运输，现场安装时仅需通过螺栓拼接即可完成组装，无需复杂的现场焊接作业，可大幅缩短产线搭建的周期。设备运行时的噪音控制在75分贝以内，符合车间作业的噪音标准，日常维护仅需定期检查皮带磨损情况、加注辊筒轴承润滑脂即可，运维难度较低。
