直列四缸活塞式内燃发动机剖切结构

项目分类:发动机 发布时间:2022-03-16 ID:582674
  • 直列四缸活塞式内燃发动机剖切结构
  • 直列四缸活塞式内燃发动机剖切结构
  • 直列四缸活塞式内燃发动机剖切结构
  • 直列四缸活塞式内燃发动机剖切结构
  • 直列四缸活塞式内燃发动机剖切结构
  • 直列四缸活塞式内燃发动机剖切结构
  • 直列四缸活塞式内燃发动机剖切结构
  • 直列四缸活塞式内燃发动机剖切结构
  • 直列四缸活塞式内燃发动机剖切结构

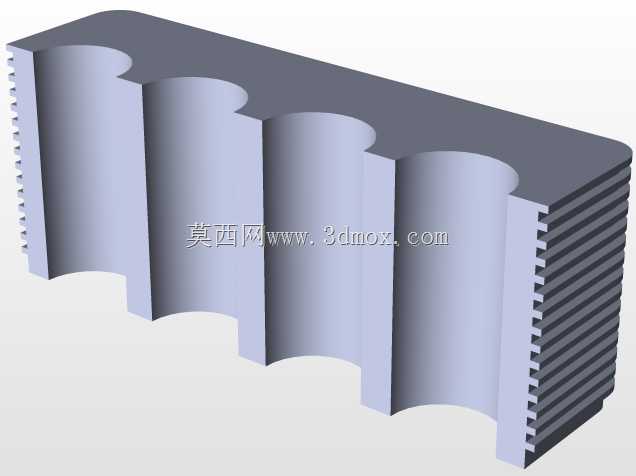

  这套剖切展示的直列四缸活塞动力结构,是往复式内燃机最核心的总成单元,日常广泛搭载在民用乘用车、小型工程机械、农用动力设备上,作为整套设备的动力输出来源,将燃油燃烧产生的热能通过机械结构转化为旋转机械能,为整套设备提供持续的动力输出。从结构设计逻辑来看,整个总成采用直列四缸的排布方式,四个气缸沿曲轴轴向等距布置,这种排布方式的优势在于结构紧凑,整机宽度尺寸更小,便于在前置前驱的乘用车舱内布置,同时曲轴的平衡配重设计难度更低,运转时的二阶振动可以通过平衡轴结构有效抵消,整机运转平顺性优于三缸及以下排布的同排量机型。从功能实现逻辑上,每个气缸单元内的活塞通过活塞销与连杆小头连接,连杆大头与曲轴的连杆轴颈配合,

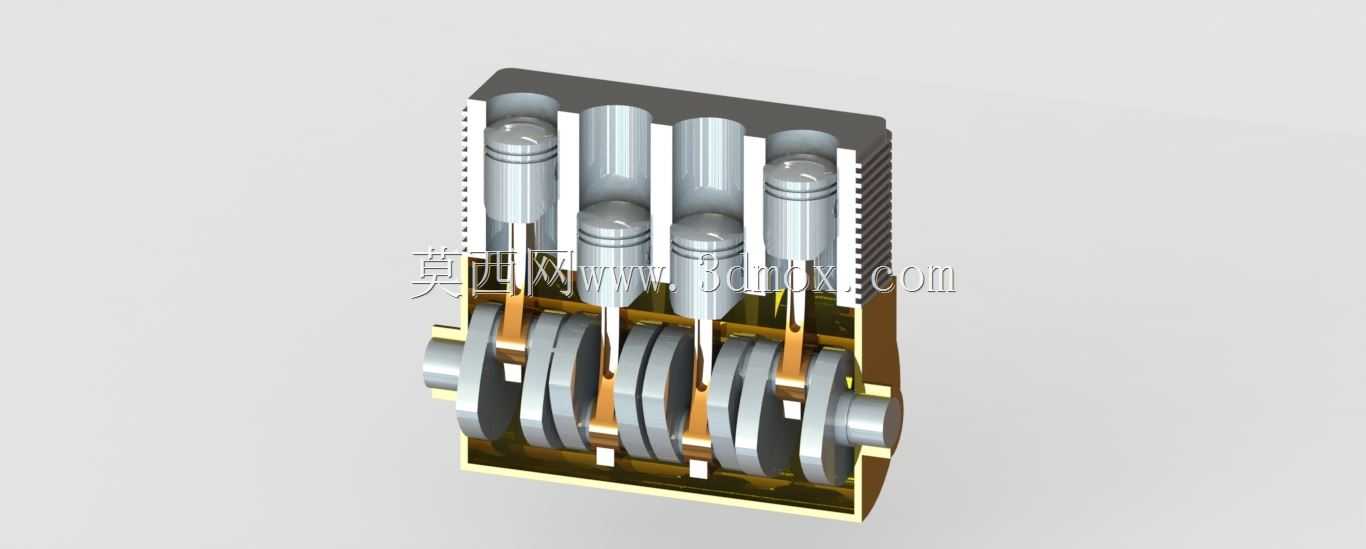

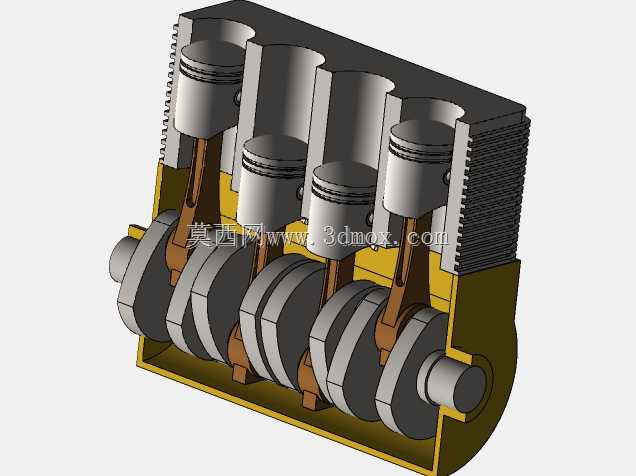

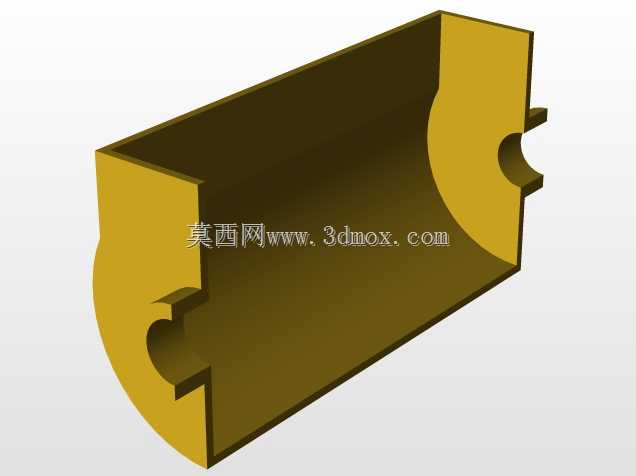

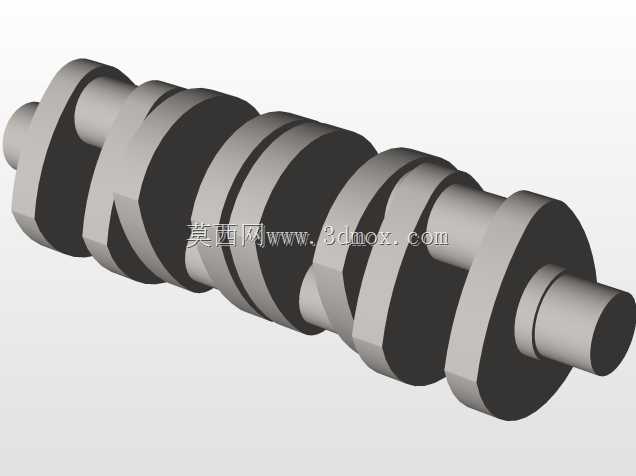

  当气缸内混合气燃烧膨胀推动活塞做上下往复直线运动时,连杆会将直线运动转化为曲轴的旋转运动,最终通过曲轴后端的飞轮将动力输出到传动系统。模型采用半剖切的展示形式,去掉了一侧的缸体、油底壳壳体结构,能够清晰看到内部曲柄连杆机构的配合关系,包括每个活塞的气环油环安装槽位、连杆的轴瓦配合面、曲轴的主轴颈与连杆轴颈的错位角度、曲轴平衡块的轮廓形状,这些细节都是结构设计时需要重点校核的部分。在实际设计过程中,这类总成的外形尺寸需要严格匹配搭载设备的安装边界,比如缸体的总长度需要适配发动机舱的横向安装空间,曲轴中心到油底壳最低点的高度需要满足整车最小离地间隙要求,缸盖顶面的高度需要预留气门机构、进排气歧管的安装空间,避免和机舱盖、

  周边附属部件产生运动干涉。安装边界的设计上,缸体两侧的机脚安装位需要和整车副车架的悬置点精准对应,安装孔位的同轴度、平面度公差需要控制在合理范围内,保证动力总成安装后不会出现额外的装配应力,减少运转时的振动传递。同时曲轴前端的轮系安装位需要预留发电机、水泵、空调压缩机的安装空间,皮带轮的包角需要符合传动要求,避免皮带运转时出现打滑、异常磨损的问题。从结构细节来看,活塞的裙部型线设计需要考虑热膨胀量,在发动机达到工作温度时,活塞裙部和气缸壁之间保持合理的配合间隙,既不会因为间隙过大出现敲缸异响,也不会因为间隙过小导致活塞拉缸。连杆的杆身采用工字型截面设计,在保证结构强度、满足往复运动惯性力要求的前提下,尽可能降低自身重量,

  减少曲轴运转时的惯性负载,提升整机的响应速度。曲轴的平衡块设计需要经过动平衡校核,每个平衡块的重量、重心位置都要匹配对应连杆轴颈的旋转惯性力,让曲轴在额定转速范围内运转时保持动平衡状态,减少轴承的附加载荷,提升整机的使用寿命。
