平板安装式万向尼龙脚轮结构设计

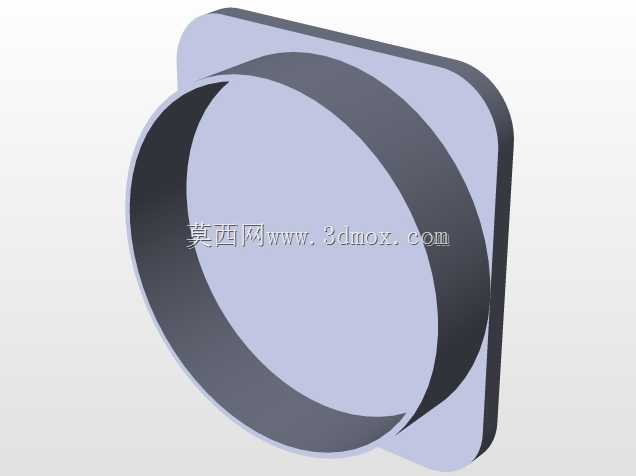

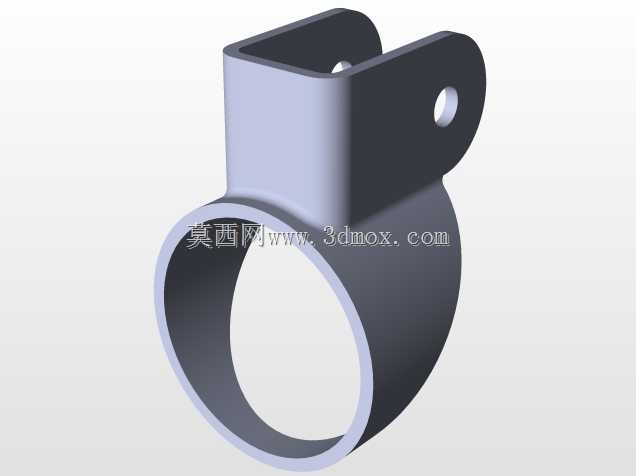

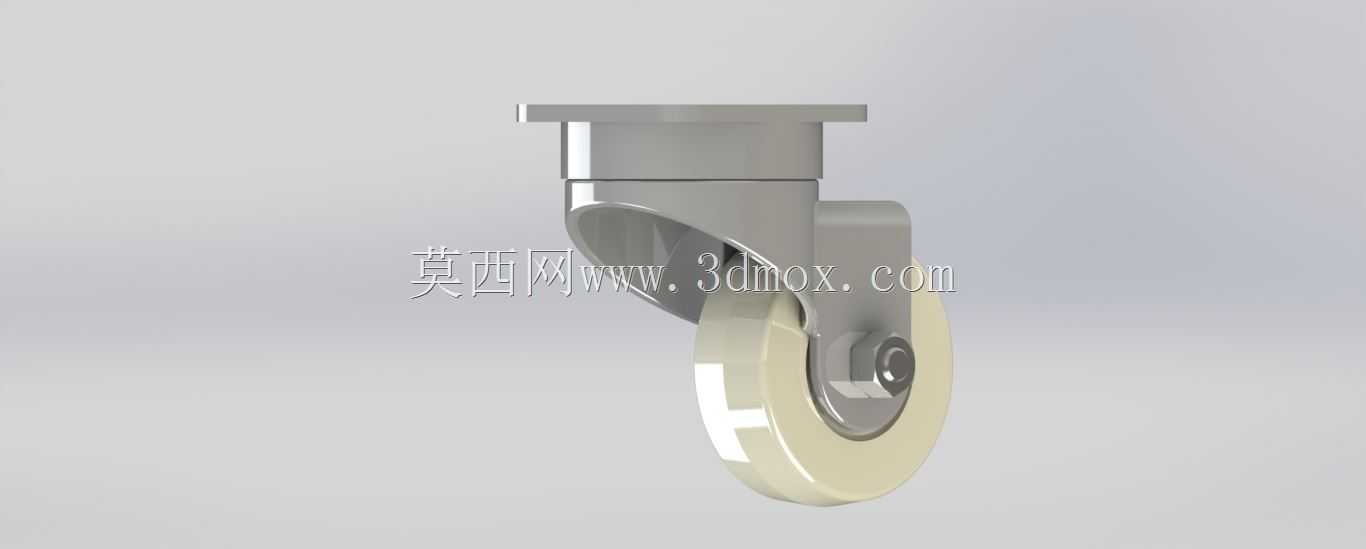

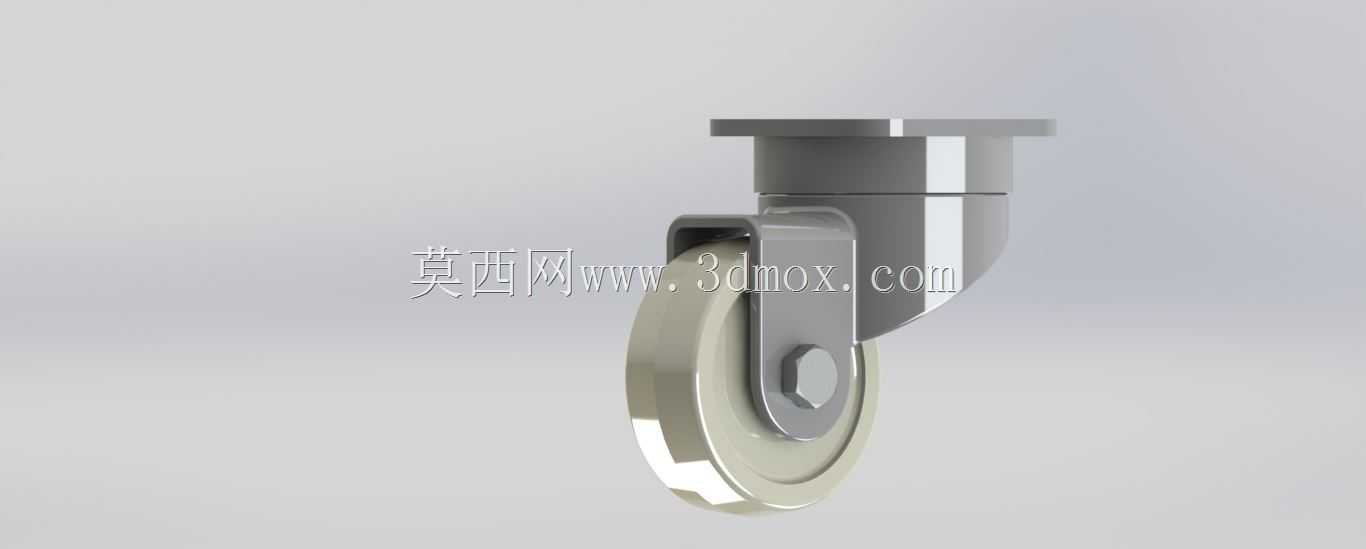

　　这款脚轮的设计初衷，是解决中小型工业设备、工装台架、仪器柜体移动过程中，对地面压强过大易损伤地坪、转向卡滞的常见问题，在车间流水线旁的工具周转车、实验室仪器移动架、轻型仓储货架的移动改造场景中都能适配。从结构上看，顶部采用方形法兰安装板，板面预留四个对称安装孔，安装时可直接通过螺栓与设备底部的安装梁锁紧，不需要额外加工复杂的连接结构，安装板下方的回转支承结构采用全包式支架设计，支架为冲压成型的金属构件，将回转部位的转轴完全包裹在内，能避免车间内的金属切屑、灰尘进入回转间隙，长期使用也不会出现转向发涩的问题。滚轮部分采用米白色尼龙材质，轮面做了微弧处理，和地面接触时不是硬棱接触，滚动过程中能有效降低运行噪音，

　　同时尼龙材质本身自润滑特性较好，不需要额外加注润滑脂就能保持顺畅滚动，轮体中心镶嵌了金属衬套，和轮轴配合时不会出现尼龙材质长期受力蠕变的问题，轮轴端部采用卡簧限位，拆解维护时只需要用卡簧钳就能拆下轮体，清理缠绕的杂物十分方便。设计过程中特意控制了安装板的尺寸边界，安装板边长适配常规40系、45系工业铝型材的端面安装尺寸，不需要额外做转接板就能直接固定在铝型材框架底部，整体安装高度控制在常规轻型脚轮的通用尺寸区间，替换原有旧脚轮时不需要调整设备底部的支撑高度，不会出现设备倾斜的问题。转向结构的回转间隙做了严格控制，转向时没有明显的旷量，推动设备行走时不会出现轮体左右摆晃的情况，轮架的折弯处做了加强筋结构，

　　单侧承重时不会出现支架变形的问题，哪怕是设备重心偏移到单个脚轮位置，也能保持结构稳定。滚轮的宽度设计兼顾了承重和灵活性，过宽的滚轮会增大转向阻力，过窄则会增大对地面的压强，这款脚轮的轮宽刚好平衡了两者的需求，在环氧地坪、水泥地面、瓷砖地面上都能顺畅行走，不会留下压痕，日常使用中哪怕沾附少量油污、切削液，轮面也不会出现打滑的情况，适配大部分工业生产、实验室、仓储场景的移动支撑需求。
