法兰安装式外啮合液压齿轮泵结构

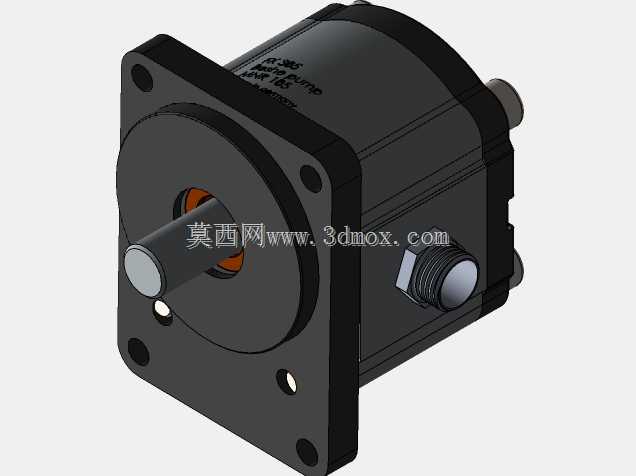

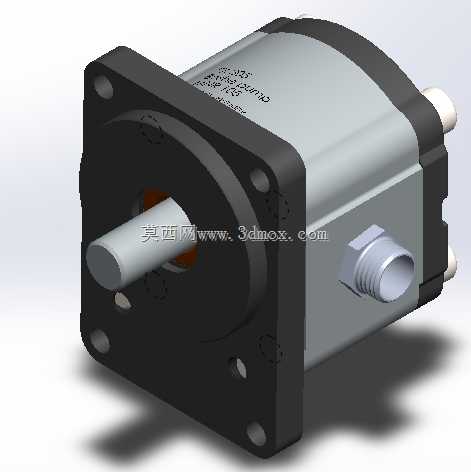

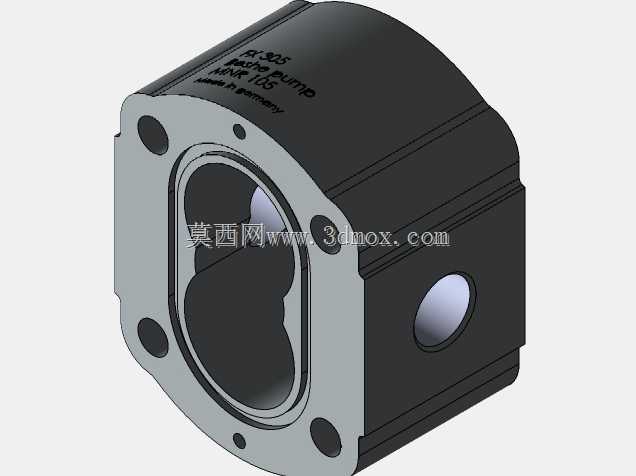

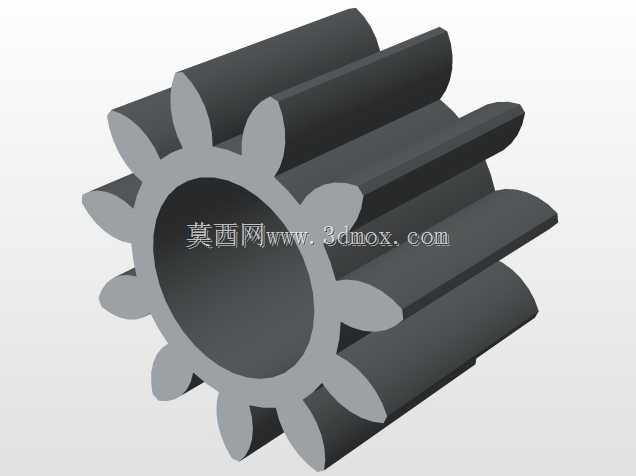

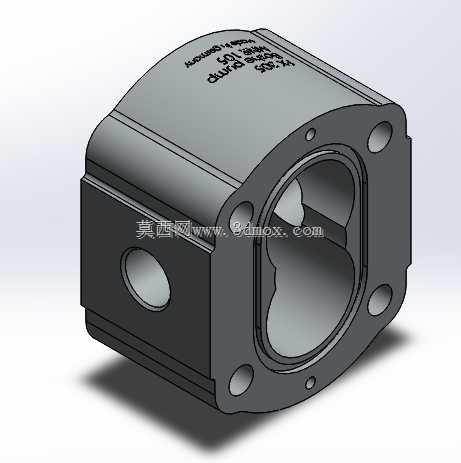

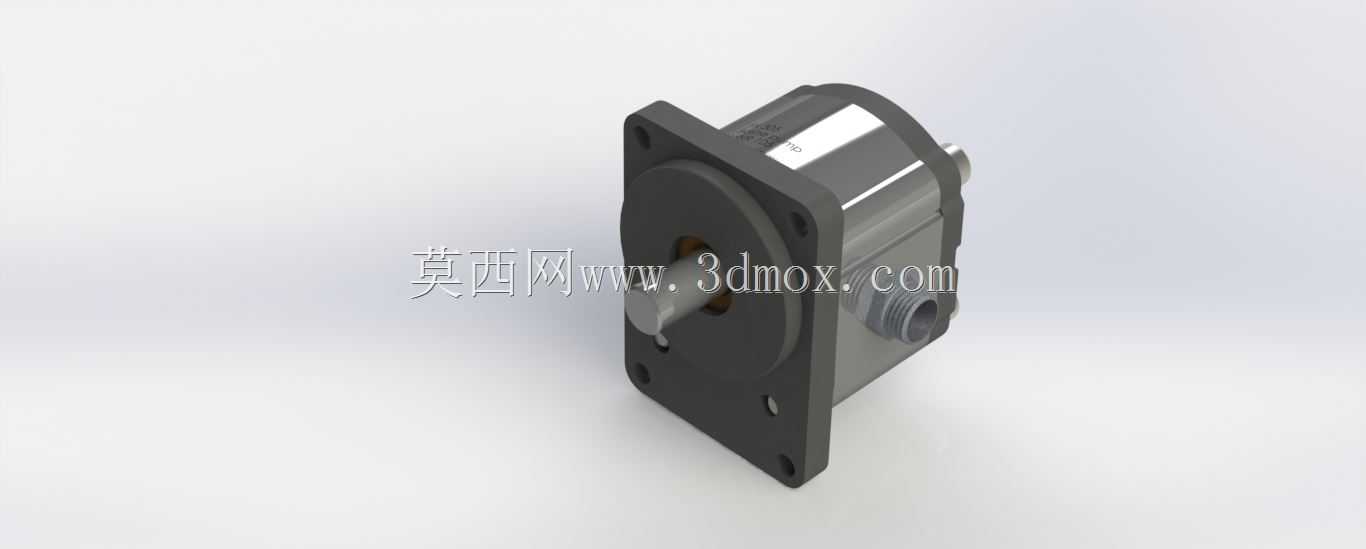

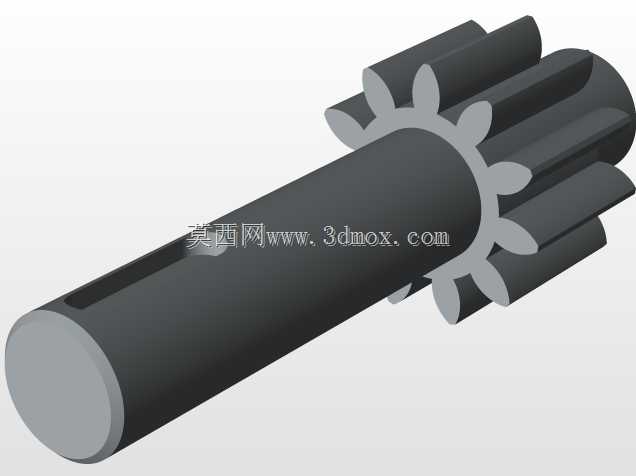

　　在各类金属成型液压机、工程机械液压系统、机床静压供油回路中，齿轮泵是应用占比极高的动力供油元件，这款外啮合液压齿轮泵的结构设计完全围绕高压工况下的容积效率与安装适配性展开。从安装边界来看，该泵采用方形法兰安装形式，法兰端面上的四个安装孔呈对称分布，可直接适配主机安装面板上的对应螺栓孔位，无需额外加装过渡连接支架，安装时输入轴直接插入主机传动套，同轴度公差可控制在0.1mm以内，能有效降低高速运转时的轴封偏磨风险。泵体采用分体式三段结构，前端盖、泵壳、后端盖通过内六角螺栓紧固，结合面处设计有密封槽，可适配丁腈橡胶或氟橡胶密封圈，在16-25MPa的额定工作压力下不会出现结合面渗漏问题。内部齿轮采用渐开线直齿设计，

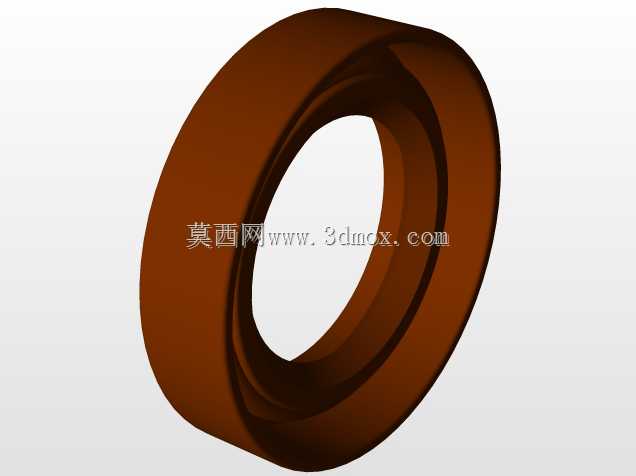

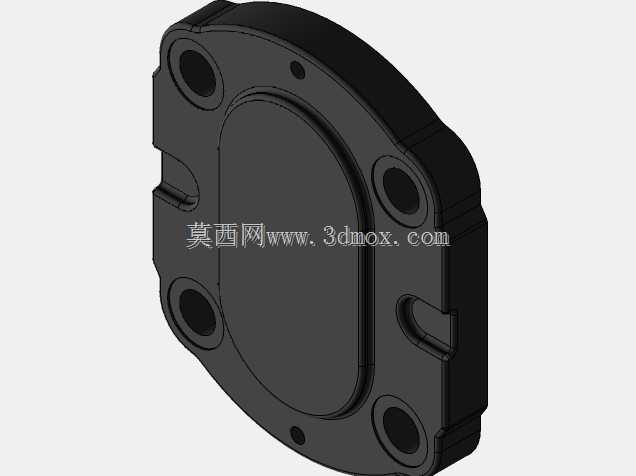

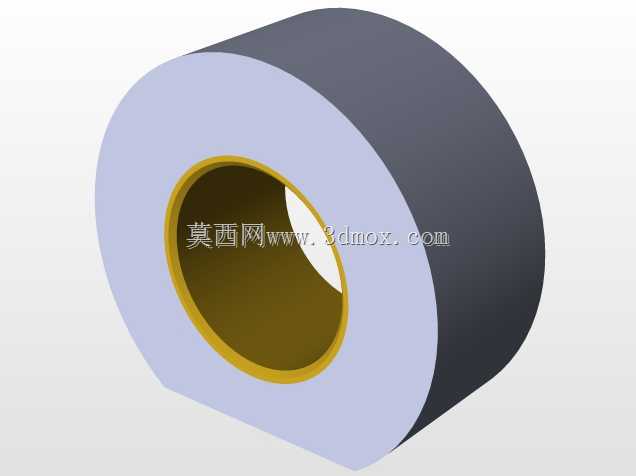

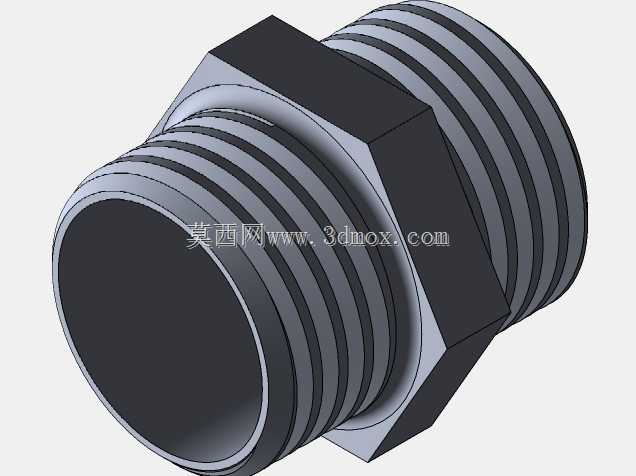

　　齿顶与泵壳内壁的间隙控制在0.02-0.04mm之间，齿轮端面与前后端盖的轴向间隙通过卸荷垫片调整，既保证转动时无卡滞，又能最大限度减少高压油的内泄漏，提升容积效率。进油口与出油口采用螺纹连接形式，布置在泵体侧方，油口通径匹配常规液压管路的接头规格，现场布管时可根据主机布局选择侧进侧出或者调整安装角度适配管路走向，无需额外改造油口。设计过程中针对困油现象，在前后端盖的对应位置开设有卸荷槽，可将齿轮啮合时封闭容积内的高压油及时导出，避免运转时出现异常噪音与压力脉动，提升系统运行稳定性。输入轴端采用骨架油封密封，可承受一定的背压，同时轴伸处设计有防尘圈安装位，能适配多粉尘的车间作业环境，避免外界杂质进入泵体内部磨损齿轮与轴承。

　　该泵的输出流量与齿轮模数、齿宽参数直接相关，可根据不同主机的供油需求调整齿宽参数形成系列化产品，覆盖从小型液压站到中型压机的供油需求，运转时齿轮啮合的传动平稳性好，输出压力脉动小，可直接为液压缸、液压马达提供稳定的压力油源，也可作为润滑系统的供油泵为设备传动部件提供压力润滑。
